Braca di sollevamento a catena 80 DOF

2 tirantiin acciaio

Panoramica del prodotto

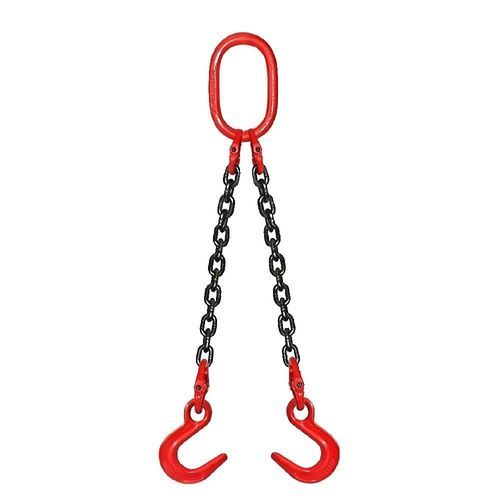

L'imbracatura a catena Grade 80 DOF è un gruppo di sollevamento a due bracci realizzato con catena e componenti in acciaio legato Grade 80 temprato e rinvenuto. L'imbracatura è fornita con un anello maestro oblungo nella parte superiore e due ganci per fonderia nella parte inferiore, offrendo un'ampia apertura del gancio per sollevamenti a due punti sicuri. La configurazione a due bracci migliora la stabilità del carico e la distribuzione equilibrata delle forze, rendendola adatta a getti pesanti, carpenterie in acciaio, movimentazione macchine e sollevamenti industriali. Ogni imbracatura è identificata in modo permanente con un numero di serie, dimensione della catena, grado, lunghezza esatta dell'imbracatura e Limite di Carico di Lavoro (WLL) per garantire la completa tracciabilità del prodotto.

Introduzione
I ganci per fonderia presentano un'apertura dell'orifizio extra larga per il collegamento a grosse orecchie di sollevamento, getti, carpenterie in acciaio e componenti sovradimensionati che non possono essere alloggiati dai ganci standard per imbracature. La configurazione a due bracci ripartisce le forze di sollevamento in modo uniforme tra due punti di ancoraggio, migliorando la stabilità del carico e l'efficienza di movimentazione mantenendo un fattore di progetto di 4:1.

Codice di configurazione prodotto

• D = Due bracci
• O = Anello maestro oblungo
• F = Gancio per fonderia

Nota: DOF indica quindi un'imbracatura a catena a due bracci fornita con anello maestro oblungo in alto e due ganci per fonderia in basso.

Identificazione del prodotto

• Numero di serie individuale
• Dimensione della catena
• Grado della catena
• Lunghezza esatta dell'imbracatura
• Limite di Carico di Lavoro (WLL)

Norme e collaudi

• Norme di fabbricazione: Realizzato con catena e componenti in acciaio legato Grade 80 temprato e rinvenuto in conformità a EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077 per gli assiemi di imbracature a catena Grade 80.
• Norme di collaudo: Fattore di progetto minimo 4:1. Ogni imbracatura è sottoposta a prova di carico, ispezione visiva, verifica dimensionale e controllo di compatibilità dei componenti prima della spedizione. La catena soddisfa i requisiti di fatica EN 818 e supera 20.000 cicli a 1,5 × WLL. Ogni imbracatura è fornita con numero di serie individuale, targhetta identificativa, certificazione scritta e registri di tracciabilità completi.
• Applicazioni: Adatta per sollevamenti sospesi, sollevamenti a due punti, lavoro in fonderia, getti pesanti, carpenteria in acciaio, installazione macchine, operazioni di fonderia, manutenzione mineraria, produzione di attrezzature e movimentazione industriale dei materiali.
• Manutenzione: Ispezionare prima di ogni uso per allungamento della catena, usura eccessiva, crepe, corrosione, deformazione dei ganci per fonderia, anelli maestro o maglie di collegamento danneggiate e targhette identificative mancanti. Rimuovere immediatamente l'imbracatura dal servizio se i difetti superano i criteri di ispezione applicabili.

Parametri (fattori di progetto & esempi di carichi di lavoro)
Design Factor | 1-Leg Sling | 2-Leg Sling | 3-Leg & 4-Leg Slings
4:1 | (vedere i fattori di carico sotto per angoli e diametri della catena)

Chain Diameter | 90 Degrees (Load Factor: 1) | 60 Degrees (Load Factor: 1.7) | 45 Degrees (Load Factor: 1.4) | 30 Degrees (Load Factor: 1) | 60 Degrees (3-leg/4-leg Load Factor: 2.6) | 45 Degrees (2.1) | 30 Degrees (1.45)
7/32″ | 2,100 | 3,600 | 3,000 | 2,100 | 5,500 | 4,400 | 3,200
9/32″ | 3,500 | 6,100 | 4,900 | 3,500 | 9,100 | 7,400 | 5,200
5/16″ | 4,500 | 7,800 | 6,400 | 4,500 | 11,700 | 9,500 | 6,800
3/8″ | 7,100 | 12,300 | 10,000 | 7,100 | 18,400 | 15,100 | 10,600
1/2″ | 12,000 | 20,800 | 17,000 | 12,000 | 31,200 | 25,500 | 18,000
5/8″ | 18,100 | 31,300 | 25,600 | 18,100 | 47,000 | 38,400 | 27,100
3/4″ | 28,300 | 49,000 | 40,000 | 28,300 | 73,500 | 60,000 | 42,400
7/8″ | 34,200 | 59,200 | 48,400 | 34,200 | 88,900 | 72,500 | 51,300
1″ | 47,700 | 82,600 | 67,400 | 47,700 | 123,900 | 101,200 | 71,500
1-1/4″ | 72,300 | 125,200 | 102,200 | 72,300 | 187,800 | 153,400 | 108,500

Imballaggio & MOQ
MOQ: 100 set
Imballo: Cartone + pallet in acciaio

Note aggiuntive
Il numero di serie sulla targhetta identificativa corrisponde alla certificazione scritta e all'ordine di vendita, garantendo completa tracciabilità durante la vita utile del prodotto.

Specifiche

• Modello / Serie: DOF
• Grado catena: Grade 80 acciaio legato, temprato e rinvenuto
• Fattore di progetto: 4:1
• Accessorio superiore: Anello maestro oblungo (Grade 80)
• Accessorio inferiore: Due ganci per fonderia (Grade 80) con aperture della gola extra larghe
• Identificazione: Numero di serie individuale; dimensione catena; grado catena; lunghezza esatta dell'imbracatura; Limite di Carico di Lavoro (WLL)
• Norme di fabbricazione: EN 818-2; EN 1677-1; EN 1677-2; EN 1677-4; ASME B30.9; OSHA 1910.184; AS 2321; ISO 3077
• Collaudi: Prova di carico; conforme ai requisiti di fatica EN 818; resiste a 20.000 cicli a 1,5×WLL
• Applicazioni: Sollevamento sospeso, sollevamento a due punti, lavori di fonderia, getti pesanti, carpenteria in acciaio, movimentazione macchine
• MOQ & Imballaggio: 100 set; Cartone + pallet in acciaio
