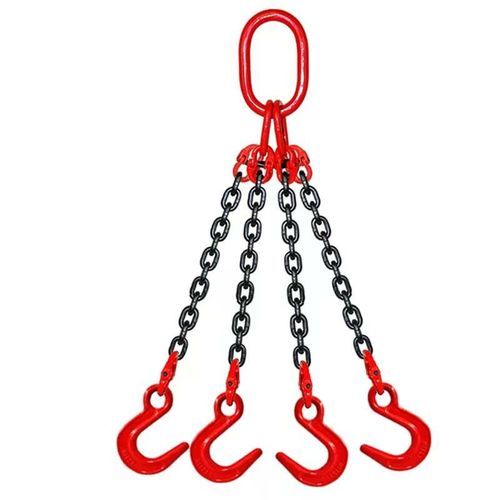

Braca di sollevamento a catena Grade 80 QOF

4 tirantiin acciaioin lega

Panoramica del prodotto L'imbracatura a catena QOF di grado 80 è un sistema di sollevamento a quattro bracci realizzato con catena e componenti in acciaio legato di grado 80, sottoposti a tempra e rinvenimento. La imbracatura è dotata di un gruppo di maglie principali quadrangolari oblunghe nella parte superiore e di ganci forgiati di grado 80 nella parte inferiore, adatti per operazioni di sollevamento pesanti che richiedono più punti di sollevamento e una distribuzione equilibrata del carico. Caratteristiche principali

• Configurazione a quattro bracci per una maggiore stabilità del carico e una distribuzione equilibrata dello stesso.
• Assemblaggio superiore: gruppo di giunti principali quadrangolari oblunghi.
• Raccordi inferiori: ganci forgiati di grado 80 (compatibili con i sistemi di sollevamento di grado 80).
• Realizzata con catena e componenti in acciaio legato di grado 80, temprato e rinvenuto.
• Ogni imbracatura viene fornita con certificazione scritta e piena tracciabilità (numero di serie individuale ed etichetta di identificazione).

Codice di configurazione del prodotto

• Q = A quattro bracci
• O = Assieme di anelli di testa quadrangolari oblunghi
• F = Gancio forgiato

Identificazione del prodotto

• Numero di serie individuale sull’etichetta di identificazione
• Dimensione della catena
• Grado della catena
• Lunghezza esatta dell’imbracatura
• Carico massimo di lavoro (WLL)

Applicazioni tipiche

• Movimentazione di macchinari pesanti
• Sollevamento di acciaio strutturale
• Installazione di elementi prefabbricati in calcestruzzo
• Installazione di attrezzature
• Manutenzione mineraria
• Movimentazione industriale di materiali

Norme, imballaggio e quantità minima ordinabile (MOQ)

• Nome: Imbracatura a catena QOF di grado 80 – a quattro bracci con anello di giunzione oblungo quadruplo nella parte superiore e ganci forgiati nella parte inferiore
• MOQ: 100 set
• Imballaggio: cartone + pallet in acciaio
• Norme di produzione: Prodotto in conformità alle norme EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077.
• Norme di collaudo: Fattore di sicurezza minimo 4:1. Ogni imbracatura viene sottoposta a prova di carico, ispezionata visivamente, verificata dimensionalmente e controllata per la compatibilità dei componenti. La catena è conforme ai requisiti di resistenza alla fatica della norma EN 818 e resiste a 20.000 cicli a 1,5× WLL. Fornita con numero di serie, targhetta identificativa e certificazione scritta.
• Norme di applicazione: Adatta al sollevamento aereo, al sollevamento multipunto, alla movimentazione di macchinari pesanti, al montaggio di strutture in acciaio, all’installazione di elementi prefabbricati in calcestruzzo, all’installazione di attrezzature, alla manutenzione in ambito minerario e alla movimentazione di materiali industriali.
• Manutenzione: Ispezionare prima di ogni utilizzo per verificare l’allungamento della catena, l’usura, la presenza di crepe, corrosione, deformazione del gancio forgiato, maglie di testa o di collegamento danneggiate e la mancanza di targhette di identificazione. Rimuovere dal servizio se i difetti superano i criteri di ispezione.

Parametri — Tabella in metri (carico massimo di lavoro in tonnellate metriche) Intestazione: Diametro (mm) | 1 braccio (ton) | 2 bracci (0°Parametro — Tabella in piedi (limite di carico di lavoro in libbre, fattore di sicurezza 4:1) Intestazione: Diametro della catena (in) | Imbracatura a 1 braccio (libbre) | Imbracatura a 2 bracci (60°) (libbre) | Imbracatura a 2 bracci (45°) (libbre) | Imbracatura a 2 bracci (30°) (libbre) | Imbracature a 3 e 4 bracci (60°) (libbre) | Imbracature a 3 e 4 bracci (45°) (libbre) | Imbracature a 3 e 4 bracci (30°) (libbre) 7/32" | 2.100 | 3.600 | 3.000 | 2.100 | 5.500 | 4.400 | 3.200 9/32" | 3.500 | 6.100 | 4.900 | 3.500 | 9.100 | 7.400 | 5.200 5/16" | 4.500 | 7.800 | 6.400 | 4.500 | 11.700 | 9.500 | 6.800 3/8" | 7.100 | 12.300 | 10.000 | 7.100 | 18.400 | 15.100 | 10.600 1/2" | 12.000 | 20.800 | 17.000 | 12.000 | 31.200 | 25.500 | 18.000 5/8" | 18.100 | 31.300 | 25.600 | 18.100 | 47.000 | 38.400 | 27.100 3/4" | 28.300 | 49.000 | 40.000 | 28.300 | 73.500 | 60.000 | 42.400 7/8" | 34.200 | 59.200 | 48.400 | 34.200 | 88.900 | 72.500 | 51.300 1" | 47.700 | 82.600 | 67.400 | 47.700 | 123.900 | 101.200 | 71.500 1-1/4" | 72.300 | 125.200 | 102.200 | 72.300 | 187.800 | 153.400 | 108.500 Note

• Tutti i valori riportati nella tabella sono espressi in tonnellate metriche e rappresentano il carico massimo di lavoro (WLL).
• Definizioni degli angoli: a = angolo tra il braccio dell’imbracatura e la verticale. Gli intervalli 0° < a < 45° e 45° < a < 60° sono utilizzati per determinare i fattori di carico e i WLL corretti.
• Per "imbracatura continua" si intende una configurazione di imbracatura a catena senza fine WLL.

Caratteristiche / specifiche tecniche

• Nome del prodotto: Imbracatura a catena Grado 80 QOF
• Modello / Denominazione commerciale: Imbracatura a catena Grado 80 QOF
• Marca: TOPONE CHAIN
• Materiale: Acciaio legato di grado 80 temprato e rinvenuto (catena e componenti)
• Raccordo superiore: Assieme di maglia principale oblunga a quattro lati
• Raccordo inferiore: Ganci forgiati di Grado 80
• Identificazione: Numero di serie individuale, targhetta identificativa, dimensione della catena, grado della catena, lunghezza esatta dell’imbracatura, WLL
• Quantità minima ordinabile (MOQ): 100 set
• Imballaggio: Cartone + pallet in acciaio
• Norme di fabbricazione: EN 818-2; EN 1677-1; EN 1677-2; EN 1677-4; ASME B30.9; OSHA 1910.184; AS 2321; ISO 3077
• Prove: Fattore di sicurezza minimo 4:1; prova di carico; ispezione visiva; verifica dimensionale; prova di fatica: 20.000 cicli a 1,5× WLL
• Applicazioni: Sollevamento aereo, sollevamento multipunto, movimentazione di macchinari pesanti, montaggio di strutture in acciaio, installazione di elementi prefabbricati in calcestruzzo, installazione di attrezzature, manutenzione mineraria, movimentazione di materiali industriali
• Manutenzione e ispezione: Ispezionare prima di ogni utilizzo per verificare la presenza di allungamenti, usura, crepe, corrosione, deformazioni, maglie danneggiate ed etichette mancanti; ritirare dal servizio se i difetti superano i criteri
