Braca di sollevamento con cavo

2 tirantiin acciaioin acciaio galvanizzato

Panoramica

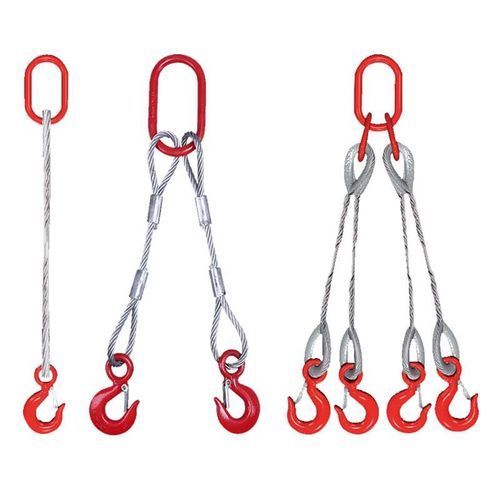

L'imbracatura in fune d'acciaio a due gambe è realizzata in fune d'acciaio ad alta resistenza, zincata o a finitura brillante, costituita da due bracci connessi a un anello maestro. Le opzioni di terminazione includono occhi morbidi, occhi con thimble, occhi con manicotto, splice manuali e splice meccanici. Ogni imbracatura è numerata singolarmente e marcata con diametro della fune, lunghezza dell'imbracatura e Limite di Carico di Lavoro (WLL) per la tracciabilità.

Introduzione
Questo assemblaggio di sollevamento a due gambe collega due bracci di fune a un anello maestro e termina con ganci, grilli o attacchi a occhiello in base all'applicazione. Realizzata in fune d'acciaio ad alta resistenza, l'imbracatura offre flessibilità e elevata capacità di rottura. La configurazione a due gambe distribuisce il carico su due punti di attacco, migliorando la stabilità e riducendo la concentrazione degli sforzi durante il sollevamento. Applicazioni tipiche: sollevamento di macchinari, strutture in acciaio, elementi prefabbricati in calcestruzzo, attrezzature offshore, tubazioni, componenti assemblati e altri carichi pesanti in edilizia, cantieristica navale, porti, miniere e impianti industriali.

Caratteristiche prodotto

• Fune d'acciaio ad alta resistenza, zincata o lucida
• Design a due gambe per distribuzione equilibrata del carico
• Terminazioni: occhio morbido, occhio con thimble, occhio con manicotto, splico manuale o splico meccanico
• Disponibile con ganci, grilli, anelli maestro o attacchi personalizzati
• Numerazione individuale per completa tracciabilità

Identificazione prodotto

• Numero di serie individuale
• Diametro della fune
• Costruzione della fune
• Lunghezza esatta dell'imbracatura
• Limite di carico di lavoro (WLL)

Parametro — Limite di carico di lavoro (WLL) delle imbracature in fune d'acciaio Unità: tonnellate
La scheda prodotto include una matrice WLL completa (unità: tonnellate) con valori per diametro nominale della fune (d mm) e configurazioni di imbracatura/sollevamento (verticale, strangolo, cesta) e angoli multi-gambe. Esempi di righe della tabella WLL (valori rappresentativi):
Diametro nominale d (mm) | Verticale 90° | Strangolo 90° | Cesta 90° | Due gambe 45° | Due gambe 60° | Due gambe 90° | Tre/quattro gambe 45° | Tre/quattro gambe 60° | Tre/quattro gambe 90° | Peso (kg/m)
8 | 0.81 | 0.61 | 1.4 | 1.5 | 1.4 | 1.1 | 3 | 2.89 | 2.3 | 0.225
10 | 1.2 | 0.96 | 2.3 | 2.3 | 2.2 | 1.8 | 4.7 | 4.4 | 3.6 | 0.398
16 | 3.2 | 2.4 | 5.6 | 6 | 5.6 | 4.6 | 12 | 11.3 | 9.2 | 1.02
24 | 7.4 | 5.1 | 12.7 | 13.6 | 12.7 | 10.4 | 27.3 | 25.5 | 20.9 | 2.29
36 | 18.55 | 13.9 | 32.2 | 34.4 | 32.2 | 26.2 | 68.85 | 64.4 | 52.65 | 5.75
48 | 29.5 | 22.1 | 51.1 | 54.6 | 51.1 | 41.6 | 109.3 | 102.2 | 83.6 | 9.17
Nota: la matrice WLL completa per tutti i diametri e configurazioni è disponibile nella scheda prodotto.

Fune d'acciaio principale (6×37+FC, 6×37+IWR)
La documentazione fornisce tabelle di resistenza a trazione e carico minimo di rottura per le costruzioni di fune e i tipi di anima più comuni (NF, SF, IWR/IWS, FC) per diametri nominali a partire da 5 mm, con classi di tenacità (1570–1960 MPa) e pesi approssimativi (kg/100 m). Sono fornite matrici tecniche e immagini per le varie costruzioni.

Norme e produzione

• Nome: Imbracatura in fune d'acciaio a due gambe
• MOQ: 100 set
• Imballo: cartone + pallet in acciaio
• Norme di produzione: ISO 7531, ISO 2408, ISO 4309, EN 13414-1, EN 12385, ASME B30.9, OSHA 1910.184, requisiti applicabili del Regolamento macchine UE; certificazioni disponibili (ABS, BV, CCS, DNV, LR, NK, KR, RINA) se specificate
• Prove: fattore di progetto minimo 4:1. Ogni imbracatura è sottoposta a prova di carico, ispezione visiva, verifica dimensionale e fornita con numero di serie individuale, registro di ispezione e certificato per la tracciabilità. Le prove tipo includono prove di carico, fatica, statiche e di rottura.
• Applicazioni: sollevamento in quota, sollevamento a due punti, installazione macchinari, movimentazione di strutture in acciaio, sollevamento prefabbricati, cantieristica navale, offshore, movimentazione portuale, miniere, edilizia e movimentazione industriale generale.
• Manutenzione: ispezionare prima dell'uso per fili rotti, corrosione, abrasione, piegature, schiacciamenti, sfilacciamenti, usura eccessiva, manicotti o splice danneggiati, thimble deformati, ganci o anelli usurati o etichetta di identificazione mancante. Mettere fuori servizio se i difetti superano i criteri di scarto delle norme applicabili (ISO 4309, EN 13414, ecc.).

Specifiche tecniche

• Materiale: fune d'acciaio ad alta resistenza, zincata o lucida
• Costruzioni della fune: varie (6×37, 6×25Fi, 6×29Fi, 6×36WS, ecc.) con opzioni di anima FC, IWR/IWS, NF, SF
• Terminazioni: occhi morbidi, occhi con thimble, occhi con manicotto, splice manuali, splice meccanici; ganci e grilli disponibili
• Marcatura: ogni imbracatura identificata permanentemente con numero di serie, diametro della fune, costruzione, lunghezza, WLL
• Fattore di progetto: minimo 4:1
• Fornitura include: targhetta identificativa, registro di ispezione, certificato scritto, documentazione di tracciabilità
• Usi consigliati: sollevamento a due punti, installazione macchinari, cantieristica navale, offshore, porti, miniere, edilizia
