Braca di sollevamento a catena Grade 100 DOS

2 tirantiin acciaioin acciaio temprato

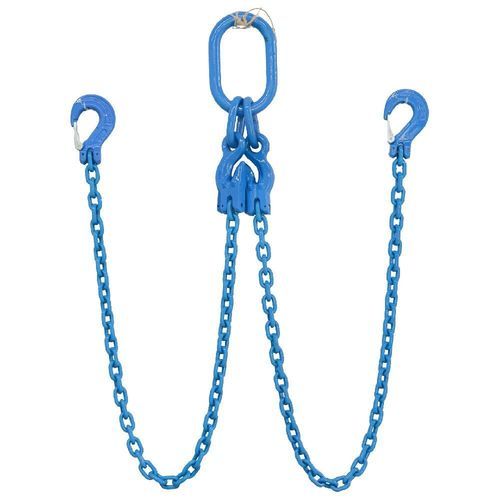

Panoramica del prodotto L'imbracatura a catena DOS di grado 100 è un sistema di sollevamento a doppia branca realizzato con catena e componenti in acciaio legato di grado 100, sottoposti a tempra e rinvenimento. La imbracatura è dotata di un anello di testa oblungo di Grado 100 nella parte superiore e di due ganci di sollevamento di Grado 100 con chiusure di sicurezza nella parte inferiore, garantendo un fissaggio sicuro del carico in due punti per le operazioni di sollevamento aereo. Rispetto alle imbracature di grado 80, il design di grado 100 offre un limite di carico di lavoro superiore di circa il 25% a parità di dimensioni della catena. Ogni imbracatura è contrassegnata in modo permanente con un numero di serie, le dimensioni della catena, il grado, la lunghezza esatta dell’imbracatura e il limite di carico di lavoro, per garantire la completa tracciabilità del prodotto. Codice di configurazione del prodotto

• D = Doppio braccio
• O = Anello di testa oblungo
• S = Gancio per imbracatura con chiusura di sicurezza

Identificazione del prodotto

• Numero di serie individuale
• Dimensione della catena
• Classe della catena
• Lunghezza esatta dell’imbracatura
• Limite di carico di lavoro (WLL)

Tabella delle misure Cod. articolo | Diametro della catena di sollevamento (mm) | 1 braccio (ton) | 2 bracci 0°<α<45° (ton) | 2 bracci 45°<α<60° (ton) | 3 e 4 bracci 0°<α<45° (ton) | 3 e 4 bracci 45°<α<60° (ton) | Imbracatura continua (ton) TPL81841004 | 4 | 0,63 | 0,88 | 0,63 | 1,32 | 0,94 | 1 TPL81841005 | 5 | 1 | 1,4 | 1 | 2,1 | 1,5 | 1,6 TPL81841006 | 6 | 1,4 | 1,96 | 1,4 | 2,94 | 2,1 | 2,24 TPL81841007 | 7 | 1,9 | 2,66 | 1,9 | 3,99 | 2,85 | 3,04 TPL81841008 | 8 | 2,5 | 3,5 | 2,5 | 5,25 | 3,75 | 4 TPL818410010 | 10 | 4 | 5,6 | 4 | 8,4 | 6 | 6,4 TPL818410013 | 13 | 6,7 | 9,38 | 6,7 | 14,07 | 10,05 | 10,72 TPL818410016 | 16 | 10,3 | 14,4 | 10,3 | 21,6 | 15,4 | 16,4 TPL818410018 | 18 | 12,5 | 17,5 | 12,5 | 26,2 | 18,75 | 20 TPL818410019 | 19 | 14 | 19,6 | 14 | 29,4 | 21 | 22,4 TPL818410020 | 20 | 16 | 22,4 | 16 | 33,6 | 24 | 25,6 TPL818410022 | 22 | 19,4 | 27,1 | 19,4 | 40,7 | 29,1 | 31 TPL818410026 | 26 | 26,5 | 37,1 | 26,5 | 55,6 | 39,7 | 42,4 TPL818410028 | 28 | 30,5 | 42,7 | 30,5 | 64 | 45,7 | 48,8 TPL818410030 | 30 | 35,5 | 49,7 | 35,5 | 74,5 | 53,2 | 56,8 TPL818410032 | 32 | 40 | 56 | 40 | 84 | 60,6 | 64 TPL818410036 | 36 | 50 | 70 | 50 | 105 | 75 | 80 TPL818410038 | 38 | 56,5 | 78,4 | 56,5 | 118,6 | 84,7 | 90,4 TPL818410040 | 40 | 62,5 | 87,5 | 62,5 | 131,2 | 93,7 | 100 TPL818410045 | 45 | 81 | 113,4 | 81 | 170,1 | 121,5 | 130 TPL818410050 | 50 | 98 | 137,2 | 98 | 205,8 | 147 | 156,8 Tabella dei piedi Codice articolo | Diametro della catena di sollevamento (pollici) | 1 gamba (libbre) | 2 gambe (Fattore 1,4/Fattore 2,1) (libbre) | 3 e 4 gambe (Fattore 1,5/1,6) (libbre) | Imbracatura continua (libbre) TPL81841004 | 5/32 | 2.205 | 2.205 | 2.205 | 2.205 TPL81841005 | 3/16 | 2.205 | 2.205 | 2.205 | 4.409 TPL81841006 | 1/4 | 2.205 | 4.409 | 2.205 | 6.614 TPL81841007 | 9/32 | 4.409 | 6.614 | 4.409 | 8.819 TPL81841008 | 5/16 | 6.614 | 8.819 | 6.614 | 11.023 TPL81841010 | 3/8 | 8.819 | 13.228 | 8.819 | 17.637 TPL81841013 | 1/2 | 15.432 | 19.842 | 15.432 | 30.865 TPL81841016 | 5/8 | 22.046 | 30.865 | 22.046 | 48.502 TPL81841018 | 3/4 | 28.660 | 39.683 | 28.660 | 57.320 TPL81841019 | 3/4 | 30.865 | 44.092 | 30.865 | 63.934 TPL81841020 | 13/16 | 35.274 | 48.502 | 35.274 | 74.957 TPL81841022 | 7/8 | 41.888 | 59.525 | 41.888 | 90.390 TPL81841026 | 1 | 59.525 | 81.571 | 59.525 | 123.459 TPL81841028 | 1-1/8 | 68.343 | 94.798 | 68.343 | 141.096 TPL81841030 | 1-3/16 | 79.366 | 110.231 | 79.366 | 165.347 TPL81841032 | 1-1/4 | 88.185 | 123.459 | 88.185 | 185.188 TPL81841036 | 1-3/8 | 110.231 | 154.323 | 110.231 | 231.485 TPL81841038 | 1-1/2 | 125.664 | 171.960 | 125.664 | 262.350 TPL81841040 | 1-9/16 | 138.891 | 194.007 | 138.891 | 288.806 TPL81841045 | 1-3/4 | 178.574 | 249.122 | 178.574 | 374.786 TPL81841050 | 2 | 216.053 | 302.033 | 216.053 | 454.152 Norme e collaudi

• Nome: Imbracatura a catena DOS Grado 100 – Anello principale oblungo a doppia gamba nella parte superiore e due ganci per imbracatura con chiusura a scatto nella parte inferiore
• Quantità minima ordinabile (MOQ): 100 set
• Imballaggio: cartone + pallet in acciaio
• Norme di produzione: Realizzata con catena e componenti in acciaio legato di grado 100, temprato e rinvenuto, in conformità alle norme EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077 relativi agli assemblaggi di imbracature a catena di sollevamento di grado 100.
• Norme di collaudo: Fattore di sicurezza minimo 4:1. Ogni imbracatura viene sottoposta a prova di carico, ispezione visiva, verifica dimensionale e controllo della compatibilità dei componenti prima della spedizione. La catena è conforme ai requisiti di resistenza alla fatica della norma EN 818 e resiste a 20.000 cicli di carico a 1,5 volte il carico massimo di lavoro (WLL). Fornito con numero di serie individuale, targhetta identificativa, certificazione scritta e documentazione di tracciabilità.
• Norme applicative: Adatto per sollevamento aereo, sollevamento a due punti, movimentazione di macchinari pesanti, montaggio di strutture in acciaio, installazione di attrezzature, progetti edili, manutenzione mineraria e movimentazione industriale di materiali.
• Manutenzione: Ispezionare prima di ogni utilizzo per verificare l’allungamento della catena, l’usura eccessiva, la presenza di crepe, corrosione, deformazione del gancio di sollevamento, il funzionamento del fermo di sicurezza, eventuali danni alle maglie di testa e di collegamento e l’eventuale mancanza delle targhette identificative. Rimuovere l’imbracatura dal servizio se i difetti superano i criteri di ispezione.

Caratteristiche / specifiche tecniche

• Denominazione commerciale: Imbracatura a catena DOS di Grado 100
• Materiale: Catena e componenti in acciaio legato di Grado 100, temprato e rinvenuto
• Raccordo superiore: Maglia principale oblunga di Grado 100
• Raccordi inferiori: Due ganci per imbracatura di grado 100 con chiusure di sicurezza a molla
• Configurazione: a doppia gamba (DOS = Double Leg, anello principale oblungo in alto, due ganci per imbracatura con chiusure di sicurezza in basso)
• Identificazione: Ogni imbracatura è contrassegnata in modo permanente con numero di serie, dimensione della catena, grado, lunghezza esatta dell’imbracatura e WLL
• Fattore di sicurezza: 4:1
• Prestazioni: WLL superiore di circa il 25% rispetto al grado 80 per la stessa dimensione della catena
• Norme: EN 818-2, EN 1677-1/2/4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077
• Prove: Sottoposta a prova di carico; Conformità alla norma EN 818 sulla fatica; 20.000 cicli a 1,5×WLL
• Quantità minima ordinabile (MOQ) e imballaggio: MOQ 100 set; imballaggio in cartone più pallet in acciaio
