Braca di sollevamento a catena 80 DOSL

2 tirantiin acciaioin lega di acciaio

Panoramica del prodotto

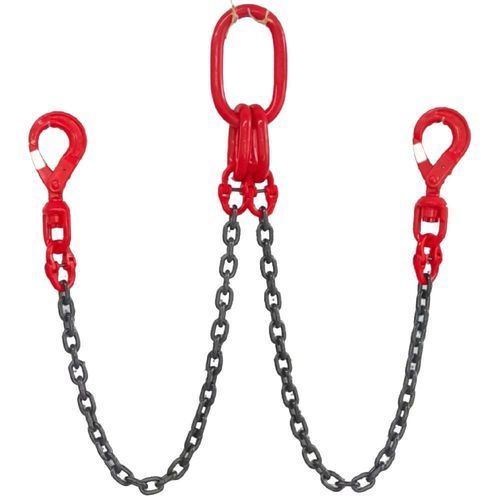

L'imbracatura a catena Grade 80 DOSL è un assieme di sollevamento a doppia gamba realizzato con catena e componenti in acciaio legato Grade 80 temprato. L'imbracatura è dotata di un anello maestro oblungo Grade 80 nella parte superiore e di ganci autobloccanti Grade 80 nella parte inferiore per un aggancio sicuro del carico e una maggiore sicurezza operativa. Ogni imbracatura è identificata in modo permanente con numero di serie, dimensione catena, grado, lunghezza esatta dell'imbracatura e carico di lavoro ammissibile (WLL) per completa tracciabilità.

Codice di configurazione

• D = Double Leg (doppia gamba)
• O = Oblong master link (anello maestro oblungo)
• SL = Self Locking Hook (gancio autobloccante)

Identificazione del prodotto

• Numero di serie individuale
• Dimensione della catena
• Grado della catena (Grade 80)
• Lunghezza esatta dell'imbracatura
• Carico di lavoro ammissibile (WLL)

Applicazioni tipiche

• Movimentazione di macchinari pesanti
• Sollevamento strutture metalliche
• Installazione di attrezzature
• Progetti di costruzione
• Manutenzione mineraria
• Movimentazione industriale dei materiali

Dati metrici (WLL in tonnellate) — diametri selezionati

• Diametro 4 mm — 1 gamba: 0,50 t; 2 gambe (0°–45°): 0,71 t; 2 gambe (45°–60°): 0,50 t; 3/4 gambe (0°–45°): 1,06 t; 3/4 gambe (45°–60°): 0,75 t; Imbracatura continua: 0,80 t
• Diametro 8 mm — 1 gamba: 2,00 t; 2 gambe (0°–45°): 2,80 t; 2 gambe (45°–60°): 2,00 t; 3/4 gambe (0°–45°): 4,25 t; 3/4 gambe (45°–60°): 3,00 t; Imbracatura continua: 3,15 t
• Diametro 13 mm — 1 gamba: 5,30 t; 2 gambe (0°–45°): 7,50 t; 2 gambe (45°–60°): 5,30 t; 3/4 gambe (0°–45°): 11,20 t; 3/4 gambe (45°–60°): 8,00 t; Imbracatura continua: 8,50 t
• Diametro 20 mm — 1 gamba: 12,50 t; 2 gambe (0°–45°): 17,00 t; 2 gambe (45°–60°): 12,50 t; 3/4 gambe (0°–45°): 26,20 t; 3/4 gambe (45°–60°): 18,70 t; Imbracatura continua: 20,00 t
• Diametro 30 mm — 1 gamba: 28,00 t; 2 gambe (0°–45°): 39,20 t; 2 gambe (45°–60°): 28,00 t; 3/4 gambe (0°–45°): 58,80 t; 3/4 gambe (45°–60°): 42,00 t; Imbracatura continua: 44,80 t
• Diametro 50 mm — 1 gamba: 78,50 t; 2 gambe (0°–45°): 109,90 t; 2 gambe (45°–60°): 78,50 t; 3/4 gambe (0°–45°): 164,80 t; 3/4 gambe (45°–60°): 117,70 t; Imbracatura continua: 125,60 t

Dati imperiali (WLL in lb) — righe di esempio
Fattore di progetto / Diametro catena / Imbracatura 1 gamba / Imbracatura 2 gambe (90°, 60°, 45°, 30°) / Imbracature 3 & 4 gambe (60°, 45°, 30°)

• 7/32" — 1 gamba: 2.100 lb; 2 gambe: 3.600 lb; adattato: 3.000 lb; 3/4 gambe: 5.500 lb; esempio: 4.400–3.200 lb
• 1/2" — 1 gamba: 12.000 lb; 2 gambe: 20.800 lb; adattato: 17.000 lb; 3/4 gambe: 31.200 lb; esempio: 25.500–18.000 lb
• 1" — 1 gamba: 47.700 lb; 2 gambe: 82.600 lb; adattato: 67.400 lb; 3/4 gambe: 123.900 lb; esempio: 101.200–71.500 lb

Note sulle tabelle

• Imbracatura continua: WLL per una configurazione di imbracatura senza fine (endless).
• Angoli: a = angolo tra la gamba dell'imbracatura e la verticale. Intervalli tipici: 0°–45° e 45°–60°. Angoli più piccoli aumentano la tensione e riducono la capacità.
• Fattore: moltiplicatori utilizzati per ricavare la WLL per diverse configurazioni e angoli; fare riferimento alle linee guida di ingegneria per i calcoli.

Norme e collaudi
Fabbricato con catena e componenti in acciaio legato Grade 80 temprato e revenuto conformemente a EN 818-2, EN 1677-1, EN 1677-3, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077. Fornito con certificazione scritta. Fattore di progetto minimo 4:1. Ogni imbracatura è sottoposta a prova di carico, ispezione visiva, verifica dimensionale e controllo di compatibilità dei componenti. La catena soddisfa i requisiti di fatica EN 818 e resiste a 20.000 cicli a 1,5×WLL. Ogni imbracatura è fornita con numero di serie individuale, etichetta identificativa e registri completi di tracciabilità.

Manutenzione e ispezione
Ispezionare prima di ogni uso: allungamento della catena, usura, crepe, corrosione, funzionamento corretto dei ganci autobloccanti, deformazioni, maglie maestre o collegamenti danneggiati e assenza di etichette identificative. Rimuovere dal servizio se i difetti superano i criteri di ispezione applicabili.
