Braca di sollevamento a catena Grade 80 QOSL

4 tirantiin acciaioin calcestruzzo prefabbricato

Panoramica del prodotto

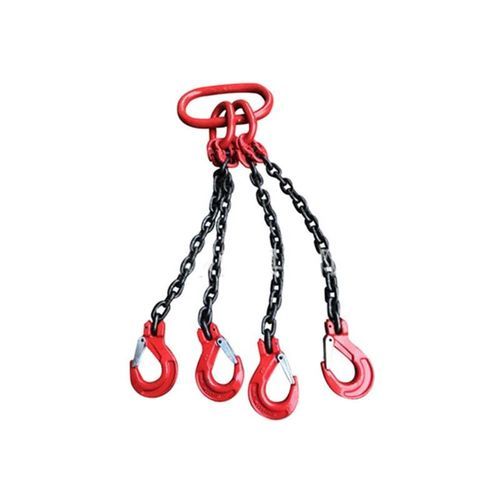

L'imbracatura a catena Grade 80 QOSL è un'assiematura di sollevamento a quattro bracci realizzata con catena e componenti in acciaio legato Grade 80, temperato e rinvenuto. L'imbracatura è dotata di un maglia maestro oblungo quadruplo in cima e di ganci autobloccanti Grade 80 in fondo, idonea per applicazioni di sollevamento pesante che richiedono un aggancio sicuro e più punti di sollevamento.

I ganci autobloccanti si innestano automaticamente all'applicazione del carico e rimangono chiusi durante le operazioni di sollevamento, riducendo il rischio di sganciamento accidentale. La configurazione QOSL è comunemente impiegata nei cantieri, nelle officine di carpenteria metallica, nelle operazioni minerarie, nella movimentazione di prefabbricati in calcestruzzo e nell'installazione di attrezzature pesanti.

Codice configurazione prodotto

• Q = Quattro bracci
• O = Maglia maestro oblungo quadruplo
• SL = Gancio autobloccante

Identificazione del prodotto

• Numero di serie individuale (per imbracatura)
• Dimensione della catena (diametro in mm)
• Grado della catena (Grade 80)
• Lunghezza esatta dell'imbracatura
• Limite di carico di lavoro (WLL)

Applicazioni tipiche

• Movimentazione di macchinari pesanti
• Sollevamento di strutture metalliche
• Installazione di prefabbricati in calcestruzzo
• Manutenzione in ambito minerario
• Trasporto di moduli offshore
• Movimentazione industriale dei materiali

Parametro - tabella per metro (valori WLL in tonnellate metriche)
Colonne: Diametro (mm) | 1-braccio (t) | 2-bracci 0°<α<45° (t) | 2-bracci 45°<α<60° (t) | 3&4-bracci 0°<α<45° (t) | 3&4-bracci 45°<α<60° (t) | Imbracatura continua (t)
4 | 0.5 | 0.71 | 0.5 | 1.06 | 0.75 | 0.8
5 | 0.8 | 1.12 | 0.8 | 1.6 | 1.18 | 1.24
6 | 1.12 | 1.6 | 1.12 | 2.36 | 1.7 | 1.8
7 | 1.5 | 2.12 | 1.5 | 3.15 | 2.24 | 2.5
8 | 2.0 | 2.8 | 2.0 | 4.25 | 3.0 | 3.15
10 | 3.15 | 4.25 | 3.15 | 6.7 | 4.75 | 5.0
13 | 5.3 | 7.5 | 5.3 | 11.2 | 8.0 | 8.5
16 | 8.0 | 11.2 | 8.0 | 17.0 | 11.8 | 12.5
18 | 10.0 | 14.0 | 10.0 | 21.0 | 15.0 | 16.0
19 | 11.2 | 16.0 | 11.2 | 23.5 | 16.8 | 17.9
20 | 12.5 | 17.0 | 12.5 | 26.2 | 18.7 | 20.0
22 | 15.0 | 21.2 | 15.0 | 31.5 | 22.5 | 24.0
26 | 21.2 | 30.0 | 21.2 | 44.5 | 31.8 | 33.9
28 | 25.0 | 33.5 | 25.0 | 52.5 | 37.5 | 40.0
30 | 28.0 | 39.2 | 28.0 | 58.8 | 42.0 | 44.8
32 | 31.5 | 45.0 | 31.5 | 66.1 | 47.2 | 50.4
36 | 40.0 | 56.0 | 40.0 | 84.0 | 60.0 | 64.0
38 | 45.0 | 63.0 | 45.0 | 94.5 | 67.5 | 72.0
40 | 50.0 | 70.0 | 50.0 | 105.0 | 75.0 | 80.0
45 | 63.0 | 88.2 | 63.0 | 132.3 | 94.5 | 100.8
50 | 78.5 | 109.9 | 78.5 | 164.8 | 117.7 | 125.6

Note sui parametri
Fattore di progetto: 4:1 (la resistenza a rottura minima è almeno quattro volte la WLL). La tabella mostra i moltiplicatori di carico e i valori WLL per diverse configurazioni di imbracatura e angoli di sollevamento. Tutti i valori sono espressi in tonnellate metriche.
