Braca di sollevamento a catena 100 DOG

2 tirantidi acciaio

Panoramica del prodotto

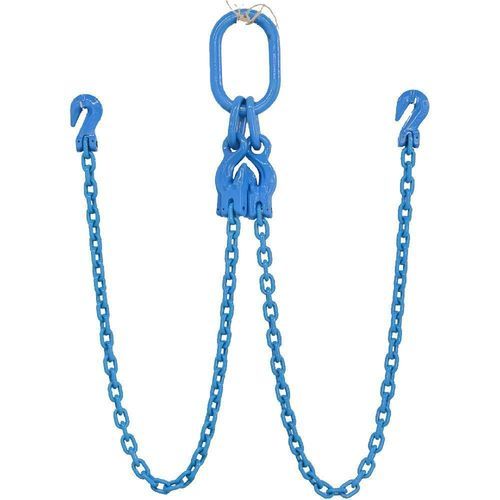

La braca a catena DOG Classe 100 è un assemblaggio di sollevamento a doppia gamba realizzato con catena e componenti in acciaio legato Classe 100 temperato e bonificato. La braca è dotata di una maglia maestro oblunga Classe 100 nella parte superiore e di due ganci di presa Classe 100 nella parte inferiore, offrendo lunghezze di catena regolabili e sollevamento sicuro a due punti per applicazioni a sbalzo. Rispetto alle brache Classe 80, il progetto Classe 100 offre circa il 25% di Limite di Carico di Lavoro (WLL) in più per la stessa dimensione di catena. Ogni braca è identificata in modo permanente con numero di serie, dimensione della catena, classe, lunghezza esatta della braca e WLL per garantire la completa tracciabilità del prodotto.

Caratteristiche principali

• Tipologia: braca a catena a doppia gamba (DOG) con maglia maestro oblunga in alto e due ganci di presa in basso
• Materiale: catena e componenti in acciaio legato Classe 100 temperato e bonificato
• Lunghezze di catena regolabili tramite ganci di presa Classe 100 per un rapido accorciamento delle gambe
• Identificazione: targhetta permanente con numero di serie individuale, dimensione della catena, classe, lunghezza esatta della braca e WLL
• Fattore di progetto: fattore minimo 4:1

Codice di configurazione prodotto

• D = Double Leg (doppia gamba)
• O = Oblong Master Link (maglia maestro oblunga)
• G = Grab Hook (gancio di presa)

Identificazione del prodotto

• Numero di serie individuale
• Dimensione della catena
• Classe della catena
• Lunghezza esatta della braca
• Working Load Limit (WLL)

Norme e prove
Prodotto in conformità ai requisiti EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077 per gli assemblaggi di brache a catena Classe 100. Ogni braca è sottoposta a prova di carico, ispezione visiva, verifica dimensionale e controllo della compatibilità dei componenti prima della spedizione. La catena soddisfa i requisiti di fatica EN 818 ed è testata per resistere a 20.000 cicli di carico a 1,5× la WLL. Ogni braca è fornita con numero di serie individuale, targhetta identificativa, certificazione scritta e registri di tracciabilità.

Applicazioni
Adatta per sollevamento a sbalzo, sollevamento a due punti, movimentazione di macchinari pesanti, montaggio di strutture in acciaio, installazione di attrezzature, movimentazione di elementi prefabbricati in calcestruzzo, manutenzione mineraria e operazioni industriali di movimentazione materiali.

Manutenzione e ispezione
Ispezionare prima di ogni uso allungamento della catena, usura eccessiva, crepe, corrosione, deformazione o usura dei ganci di presa, maglie maestro danneggiate, maglie di collegamento e assenza di targhette identificative. Rimuovere immediatamente la braca dal servizio se i difetti superano i criteri di ispezione applicabili.

Specifiche tecniche

• Nome prodotto: Braca a catena DOG Classe 100 – doppia gamba con maglia maestro oblunga in alto e ganci di presa in basso
• Materiale: acciaio legato Classe 100 temperato e bonificato
• Fissaggio superiore: maglia maestro oblunga Classe 100
• Fissaggi inferiori: due ganci di presa Classe 100 (regolabili)
• Fattore di progetto: 4:1
• Tracciabilità: numero di serie individuale, targhetta identificativa, certificazione scritta
• Quantità minima d'ordine (MOQ): 100 set
• Imballo: cartone + pallet in acciaio
• Prove: prova a carico, ispezione visiva, verifica dimensionale; la catena è conforme ai requisiti di fatica EN 818 e testata a 20.000 cicli a 1,5×WLL
