Braca di sollevamento a catena Grade 80 TOSL

3 tirantiin lega di acciaio

Panoramica

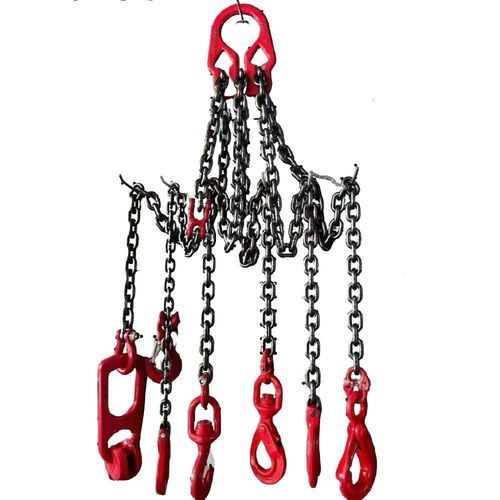

La braca a catena Classe 80 TOSL è un'assieme di sollevamento a tre gambe realizzato con catena e componenti in acciaio legato Classe 80, temprato e rinvenuto. La braca è fornita con un anello maestro oblungo quadruplo nella parte superiore e ganci autobloccanti Classe 80 nella parte inferiore. La configurazione a tre gambe migliora la stabilità del carico rispetto a brache a una o due gambe ed è adatta per il sollevamento di macchinari, acciaio strutturale, calcestruzzo prefabbricato, componenti assemblati e altre forme irregolari. I ganci autobloccanti si innestano automaticamente sotto carico per ridurre il rischio di sganciamenti accidentali durante le operazioni di sollevamento.

Codice di configurazione prodotto

• T = Tre gambe
• O = Anello maestro oblungo quadruplo
• SL = Gancio autobloccante

Identificazione del prodotto
Ogni braca è marcata in modo permanente e fornita con documentazione tracciabile:

• Numero di serie individuale
• Dimensione della catena
• Classe della catena
• Lunghezza esatta della braca
• Limite di carico di lavoro (WLL)

Applicazioni tipiche

• Movimentazione di macchinari pesanti
• Sollevamento di acciaio strutturale
• Installazione di prefabbricati in calcestruzzo
• Installazione di attrezzature
• Manutenzione mineraria
• Movimentazione industriale dei materiali

Parametro — Tabella metrica (tutti i valori in tonnellate metriche)
Diametro catena (mm) | 1 gamba (ton) | 2 gambe (a tra 0° e 45°) (ton) | 2 gambe (a tra 45° e 60°) (ton) | 3 & 4 gambe (a tra 0° e 45°) (ton) | 3 & 4 gambe (a tra 45° e 60°) (ton) | Braca continua (ton)
Righe fattori: Fattore 1,0 (a tra 0° e 45°), Fattore 1,4 (a tra 45° e 60°) per 2 gambe; Fattore 1,0 e Fattore 2,1 per 3&4 gambe; Fattore braca continua 1,6 indicato.
4 | 0,5 | 0,71 | 0,5 | 1,06 | 0,75 | 0,8
5 | 0,8 | 1,12 | 0,8 | 1,6 | 1,18 | 1,24
6 | 1,12 | 1,6 | 1,12 | 2,36 | 1,7 | 1,8
7 | 1,5 | 2,12 | 1,5 | 3,15 | 2,24 | 2,5
8 | 2 | 2,8 | 2 | 4,25 | 3 | 3,15
10 | 3,15 | 4,25 | 3,15 | 6,7 | 4,75 | 5
13 | 5,3 | 7,5 | 5,3 | 11,2 | 8 | 8,5
16 | 8 | 11,2 | 8 | 17 | 11,8 | 12,5
18 | 10 | 14 | 10 | 21 | 15 | 16
19 | 11,2 | 16 | 11,2 | 23,5 | 16,8 | 17,9
20 | 12,5 | 17 | 12,5 | 26,2 | 18,7 | 20
22 | 15 | 21,2 | 15 | 31,5 | 22,5 | 24
26 | 21,2 | 30 | 21,2 | 44,5 | 31,8 | 33,9
28 | 25 | 33,5 | 25 | 52,5 | 37,5 | 40
30 | 28 | 39,2 | 28 | 58,8 | 42 | 44,8
32 | 31,5 | 45 | 31,5 | 66,1 | 47,2 | 50,4
36 | 40 | 56 | 40 | 84 | 60 | 64
38 | 45 | 63 | 45 | 94,5 | 67,5 | 72
40 | 50 | 70 | 50 | 105 | 75 | 80

Parametro — Tabella in piedi (valori WLL in lbs)
Fattore di progetto 4:1 — i valori rappresentano la WLL massima in libbre per diametro di catena e configurazione della braca. Colonne: Diametro catena (pollici) | Braca 1 gamba (lbs) | Braca 2 gambe 60° (lbs) | Braca 2 gambe 45° (lbs) | Braca 2 gambe 30° (lbs) | Braca 3&4 gambe 60° (lbs) | Braca 3&4 gambe 45° (lbs) | Braca 3&4 gambe 30° (lbs)
7/32" | 2,100 | 3,600 | 3,000 | 2,100 | 5,500 | 4,400 | 3,200
9/32" | 3,500 | 6,100 | 4,900 | 3,500 | 9,100 | 7,400 | 5,200
5/16" | 4,500 | 7,800 | 6,400 | 4,500 | 11,700 | 9,500 | 6,800
3/8" | 7,100 | 12,300 | 10,000 | 7,100 | 18,400 | 15,100 | 10,600
1/2" | 12,000 | 20,800 | 17,000 | 12,000 | 31,200 | 25,500 | 18,000
5/8" | 18,100 | 31,300 | 25,600 | 18,100 | 47,000 | 38,400 | 27,100
3/4" | 28,300 | 49,000 | 40,000 | 28,300 | 73,500 | 60,000 | 42,400
7/8" | 34,200 | 59,200 | 48,400 | 34,200 | 88,900 | 72,500 | 51,300
1" | 47,700 | 82,600 | 67,400 | 47,700 | 123,900 | 101,200 | 71,500
1-1/4" | 72,300 | 125,200 | 102,200 | 72,300 | 187,800 | 153,400 | 108,500

Note
L'angolo a è misurato dalla verticale (a tra 0° e 45° e a tra 45° e 60°). I fattori di carico variano in base alla configurazione della braca e all'angolo e si applicano per calcolare la WLL. Tutti i valori della tabella metrica sono in tonnellate metriche; i valori della tabella in piedi sono in libbre. Angoli di sollevamento minori (misurati dall'orizzontale) aumentano la tensione in ciascuna gamba e riducono la capacità di sollevamento complessiva.

Norme e imballaggio
Nome: Grade 80 TOSL Chain Sling – Triple Leg w/ Quad Oblong Master Link on Top and Self Locking Hooks on Bottom
MOQ: 100 Sets
Confezione: Cartone + pallet in acciaio

Caratteristiche / Specifiche tecniche

• Modello / Serie: TOSL
• Classe catena: Acciaio legato Classe 80 (temprato e rinvenuto)
• Configurazione: Braca a tre gambe
• Fitting superiore: Anello maestro oblungo quadruplo
• Fitting inferiori: Ganci autobloccanti Classe 80
• Identificazione: Numero di serie individuale, dimensione catena, classe catena, lunghezza esatta, WLL
• Fornitura: Fornita con certificazione scritta; componenti compatibili Classe 80
• Applicazioni tipiche: Macchinari pesanti, acciaio strutturale, calcestruzzo prefabbricato, installazione attrezzature, manutenzione mineraria, movimentazione industriale
• MOQ: 100 sets
• Confezione: Cartone più pallet in acciaio
