Braca di sollevamento a catena Grade 100 QOO

4 tirantiin lega di acciaio

Introduzione

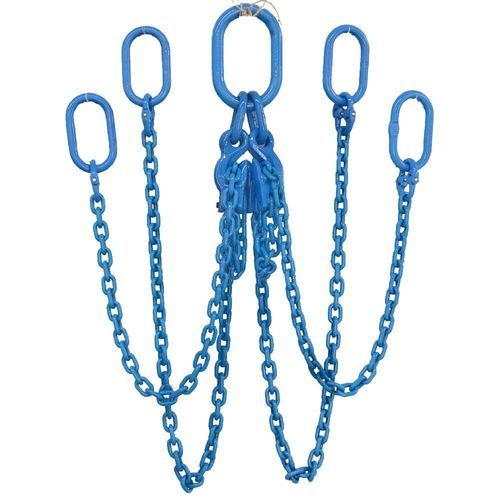

La imbracatura a catena Grade 100 QOO è un'assieme di sollevamento a quattro gambe realizzato con catena e componenti in acciaio legato Grade 100 temprato e rinvenuto. L'imbracatura è dotata di un assemblaggio con anello maestro oblongo quadruplo in testa e quattro anelli oblonghi in fondo, offrendo più punti di collegamento e massima flessibilità di configurazione per operazioni di sollevamento pesanti. Rispetto alle imbracature Grade 80, il Grade 100 offre circa il 25% in più di capacità di carico (WLL) per la stessa dimensione della catena. Ogni imbracatura è identificata permanentemente con numero di serie, misura della catena, grado, lunghezza esatta e WLL per garantire completa tracciabilità del prodotto.

Vantaggi principali

• Configurazione a quattro gambe che distribuisce le forze di sollevamento su quattro bracci per una maggiore stabilità nella movimentazione di carichi fuori sagoma o irregolari.
• Assemblaggio con anello maestro oblongo quadruplo in testa e quattro anelli oblonghi in fondo per collegamenti flessibili a grilli, occhi di sollevamento, travi separatrici e accessori personalizzati.
• Realizzata in acciaio legato Grade 100 temprato e rinvenuto, offrendo ~25% di WLL in più rispetto al Grade 80 per dimensioni di catena equivalenti.
• Marcata permanentemente con numero di serie e targhetta identificativa per completa tracciabilità e gestione della certificazione.

Codice configurazione prodotto

• Q = Quad Leg (quattro gambe)
• O = Assemblaggio anello maestro oblongo quadruplo (testa)
• O = Quattro anelli oblonghi (fondo)
• QOO indica un'imbracatura a catena a quattro gambe con assemblaggio anello maestro oblongo quadruplo in testa e quattro anelli oblonghi in fondo.

Identificazione prodotto

• Numero di serie individuale (per imbracatura)
• Dimensione della catena
• Grado della catena (Grade 100)
• Lunghezza esatta dell'imbracatura
• Working Load Limit (WLL)

Applicazioni tipiche

• Movimentazione di macchinari pesanti
• Sollevamento e montaggio di strutture in acciaio
• Installazione di moduli offshore e operazioni di sollevamento offshore
• Installazione di elementi prefabbricati in calcestruzzo
• Sistemi con travi separatrici e sollevamento a più punti
• Movimentazione industriale dei materiali

Normative e prove
Realizzata con catena e componenti in acciaio legato Grade 100 temprato e rinvenuto in conformità a EN 818‑2, EN 1677‑1, EN 1677‑4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077 per gli assiemi di imbracature in catena Grade 100. Ogni imbracatura è progettata con un fattore di progetto minimo di 4:1. Le imbracature sono sottoposte a prova di carico (proof test), ispezione visiva, verifica dimensionale e controllo della compatibilità dei componenti prima della spedizione. La catena risponde ai requisiti di fatica EN 818 ed è dichiarata in grado di sostenere 20.000 cicli di carico a 1,5×WLL. Ogni imbracatura è fornita con numero di serie individuale, targhetta di identificazione, certificazione scritta e registrazioni complete di tracciabilità.

Manutenzione e ispezione
Ispezionare prima di ogni uso per allungamento della catena, usura eccessiva, crepe, corrosione, deformazione degli anelli maestro, collegamenti danneggiati e targhette identificative mancanti. Rimuovere immediatamente l'imbracatura dal servizio se i difetti superano i criteri di ispezione applicabili.

Parametro — Tabella in metri
Item NO. | Diametro della catena di sollevamento | 1 gamba (ton) | 2 gambe (0°<α<45°) (ton) | 2 gambe (45°<α<60°) (ton) | 3 e 4 gambe (0°<α<45°) (ton) | 3 e 4 gambe (45°<α<60°) (ton) | Imbracatura continua (ton)
Righe di esempio:
TPL81841004, 4, 0.63, 0.88, 0.63, 1.32, 0.94, 1
TPL81841005, 5, 1, 1.4, 1, 2.1, 1.5, 1
TPL81841006, 6, 1.4, 1.96, 1.4, 2.94, 2.1, 2
... (la tabella continua fino a TPL818410050 con i valori WLL corrispondenti per ogni configurazione)

Parametro — Tabella in piedi (rappresentativa)
Item No. | Diametro della catena (in.) | 1 gamba (90°) (lbs) | 2 gambe fattore 1.4 (lbs) | 3 e 4 gambe (lbs) | Imbracatura continua (lbs)
Righe di esempio:
TPL81841004, 5/32", 2,205, 2,205, 2,205, 2,205, 2,205
TPL81841005, 3/16", 2,205, 2,205, 2,205, 4,409, 4,409
TPL81841006, 1/4", 2,205, 4,409, 2,205, 6,614, 4,409
... (la tabella imperiale continua con i WLL in lbs per ogni configurazione)

Imballaggio e MOQ
MOQ: 100 set. Imballaggio: cartone + pallet in acciaio.

Caratteristiche / Specifiche tecniche

• Nome prodotto: Grade 100 QOO Chain Sling — imbracatura a 4 gambe con anello maestro oblongo quadruplo in testa e quattro anelli oblonghi in fondo
• Modello / Configurazione: QOO (4 gambe con anello maestro oblongo quadruplo in testa e quattro anelli oblonghi in fondo)
• Materiale: Acciaio legato Grade 100 temprato e rinvenuto (catena e componenti)
• Fattore di progetto: Minimo 4:1
• WLL: I valori dipendono dalla dimensione della catena e dalla configurazione; Grade 100 fornisce ~25% di WLL in più rispetto al Grade 80 per la stessa sezione
• Identificazione: Ogni imbracatura identificata permanentemente con numero di serie, dimensione catena, grado, lunghezza esatta e WLL; fornita con certificazione scritta e tracciabilità
• Normative: EN 818‑2, EN 1677‑1, EN 1677‑4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077
• Prove: Proof tested, ispezione visiva, verifica dimensionale; catena testata a 20.000 cicli a 1,5×WLL (dichiarato)
• Applicazioni tipiche: movimentazione macchinari pesanti, sollevamento strutture, installazione offshore, prefabbricati in calcestruzzo, sollevamento multipunto/travi separatrici
• MOQ: 100 set; Imballaggio: cartone + pallet in acciaio
