Braca di sollevamento a catena Grade 80 QOG

4 tirantidi acciaioin lega di acciaio

Panoramica

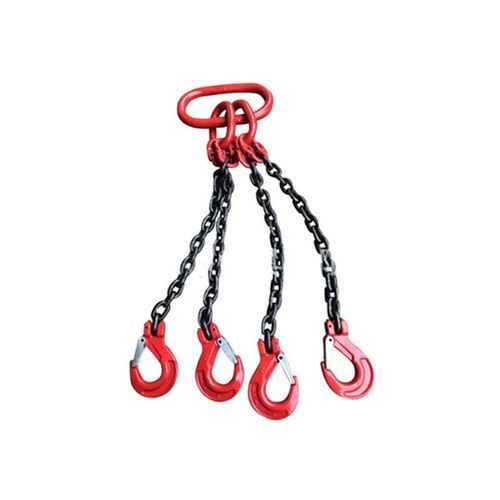

La imbracatura a catena Grade 80 QOG è un assemblaggio di sollevamento a quattro gambe realizzato con catena e componenti in acciaio legato Grade 80 temprato e rinvenuto. L'imbracatura è dotata di un gruppo maglia maestra oblungata quadrupla in alto e di ganci grab Grade 80 in basso, offrendo lunghezze di catena regolabili e una distribuzione equilibrata del carico per sollevamenti pesanti. La configurazione a quattro gambe distribuisce le forze di sollevamento su quattro punti di attacco per migliorare la stabilità con carichi pesanti o irregolari. I ganci grab permettono l'accorciamento rapido agganciando singoli maglie senza dispositivi aggiuntivi.

Codice di configurazione prodotto

• Q = Quattro gambe
• O = Gruppo maglia maestra oblungata quadrupla
• G = Gancio grab

Identificazione del prodotto

• Numero di serie individuale
• Dimensione della catena
• Grado della catena
• Lunghezza esatta dell'imbracatura
• Working Load Limit (WLL) sulla targhetta di identificazione

Applicazioni tipiche

• Movimentazione di macchinari pesanti
• Sollevamento di strutture in acciaio
• Installazione di prefabbricati in calcestruzzo
• Installazione di impianti
• Manutenzione mineraria
• Movimentazione di materiali industriali

Parametri — Tabella metri (valori in tonnellate)
Diametro della catena di sollevamento (mm) | 1 gamba (ton) | 2 gambe (0°4 | 0.5 | 0.71 | 0.5 | 1.06 | 0.75 | 0.8
5 | 0.8 | 1.12 | 0.8 | 1.6 | 1.18 | 1.24
6 | 1.12 | 1.6 | 1.12 | 2.36 | 1.7 | 1.8
7 | 1.5 | 2.12 | 1.5 | 3.15 | 2.24 | 2.5
8 | 2 | 2.8 | 2 | 4.25 | 3 | 3.15
10 | 3.15 | 4.25 | 3.15 | 6.7 | 4.75 | 5
13 | 5.3 | 7.5 | 5.3 | 11.2 | 8 | 8.5
16 | 8 | 11.2 | 8 | 17 | 11.8 | 12.5
18 | 10 | 14 | 10 | 21 | 15 | 16
19 | 11.2 | 16 | 11.2 | 23.5 | 16.8 | 17.9
20 | 12.5 | 17 | 12.5 | 26.2 | 18.7 | 20
22 | 15 | 21.2 | 15 | 31.5 | 22.5 | 24
26 | 21.2 | 30 | 21.2 | 44.5 | 31.8 | 33.9
28 | 25 | 33.5 | 25 | 52.5 | 37.5 | 40
30 | 28 | 39.2 | 28 | 58.8 | 42 | 44.8
32 | 31.5 | 45 | 31.5 | 66.1 | 47.2 | 50.4
36 | 40 | 56 | 40 | 84 | 60 | 64
38 | 45 | 63 | 45 | 94.5 | 67.5 | 72
40 | 50 | 70 | 50 | 105 | 75 | 80
45 | 63 | 88.2 | 63 | 132.3 | 94.5 | 100.8
50 | 78.5 | 109.9 | 78.5 | 164.8 | 117.7 | 125.6

Parametri — Tabella piedi (valori selezionati in lbs)
Fattore di progetto 4:1 — I valori riportati sono il WLL massimo in libbre per ogni diametro di catena e configurazione di imbracatura.
Diametro catena | Imbracatura 1-gamba (lbs) | Imbracatura 2-gambe 60° (lbs) | Imbracatura 2-gambe 45° (lbs) | Imbracatura 2-gambe 30° (lbs) | 3&4-gambe 60° (lbs) | 3&4-gambe 45° (lbs) | 3&4-gambe 30° (lbs)
7/32" | 2,100 | 3,600 | 3,000 | 2,100 | 5,500 | 4,400 | 3,200
9/32" | 3,500 | 6,100 | 4,900 | 3,500 | 9,100 | 7,400 | 5,200
5/16" | 4,500 | 7,800 | 6,400 | 4,500 | 11,700 | 9,500 | 6,800
3/8" | 7,100 | 12,300 | 10,000 | 7,100 | 18,400 | 15,100 | 10,600
1/2" | 12,000 | 20,800 | 17,000 | 12,000 | 31,200 | 25,500 | 18,000
5/8" | 18,100 | 31,300 | 25,600 | 18,100 | 47,000 | 38,400 | 27,100
3/4" | 28,300 | 49,000 | 40,000 | 28,300 | 73,500 | 60,000 | 42,400
7/8" | 34,200 | 59,200 | 48,400 | 34,200 | 88,900 | 72,500 | 51,300
1" | 47,700 | 82,600 | 67,400 | 47,700 | 123,900 | 101,200 | 71,500
1-1/4" | 72,300 | 125,200 | 102,200 | 72,300 | 187,800 | 153,400 | 108,500

Norme e collaudi
Prodotto con catena e componenti in acciaio legato Grade 80 temprato e rinvenuto in conformità a EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077 per gli assemblaggi di imbracature a catena. Ogni imbracatura è costruita con un fattore di progetto minimo di 4:1; provata a rottura, ispezionata visivamente, verificata dimensionalmente e controllata la compatibilità dei componenti prima della spedizione. La catena soddisfa i requisiti di fatica EN 818 e resiste a 20.000 cicli a 1,5× WLL. Ogni imbracatura è fornita con numero di serie individuale, targhetta identificativa, certificazione scritta e tracciabilità completa.

Imballaggio & MOQ
MOQ: 100 set. Confezione: Cartone + pallet in acciaio.

Manutenzione e ispezione
Ispezionare prima di ogni uso l'allungamento della catena, l'usura, crepe, corrosione, usura o deformazione dei ganci grab, maglie maestre o maglie di collegamento danneggiate e la presenza della targhetta identificativa. Mettere fuori servizio se i difetti superano i criteri di ispezione.

Specifiche / Dati tecnici

• Configurazione: Imbracatura a catena a quattro gambe con maglia maestra oblungata quadrupla (alto) e ganci grab (basso)
• Materiale: Acciaio legato Grade 80 temprato e rinvenuto (catena e componenti)
• Identificazione: Numero di serie individuale, dimensione della catena, grado, lunghezza esatta, WLL sulla targhetta
• Fattore di progetto: 4:1
• Test: Provata a carico; la catena soddisfa il requisito di fatica EN 818 (20.000 cicli a 1,5× WLL)
• Norme: EN 818-2, serie EN 1677, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077
• MOQ: 100 set
• Imballaggio: Cartone + pallet in acciaio
• Applicazioni tipiche: Macchinari pesanti, acciaio strutturale, prefabbricati in calcestruzzo, installazione impianti, settore minerario, movimentazione industriale
