Braca di sollevamento a catena Grade 100 TOG

3 tirantiin acciaioin lega

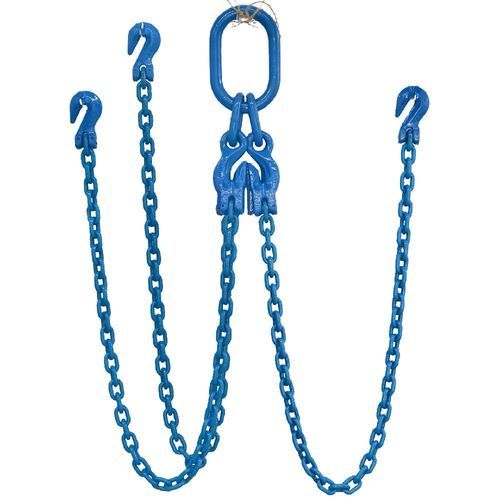

Introduzione L'imbracatura a catena TOG di grado 100 è un sistema di sollevamento a tre bracci realizzato con catena e componenti in acciaio legato di grado 100, sottoposti a tempra e rinvenimento. L'imbracatura è dotata di un gruppo di maglie principali quadrangolari nella parte superiore e di tre ganci di aggancio di grado 100 nella parte inferiore, il che la rende adatta ad applicazioni di sollevamento pesante che richiedono lunghezze della catena regolabili e una distribuzione bilanciata del carico su tre punti. Panoramica Tipo di imbracatura: a tre bracci (TOG) Numero di serie personalizzato: ogni imbracatura è identificata in modo permanente con un numero di serie per garantirne la tracciabilità. Dimensioni e grado della catena: realizzata con catena e componenti in acciaio legato di grado 100. Lunghezza esatta dell’imbracatura: fornita con indicazione della lunghezza esatta dell’imbracatura. Carico massimo di lavoro: Contrassegnato sull’imbracatura; il grado 100 offre un carico massimo di lavoro (WLL) superiore di circa il 25% rispetto al grado 80 a parità di dimensioni della catena. Dettagli del prodotto

• Grado: catena e componenti in acciaio legato di grado 100.
• Assemblaggio superiore: gruppo di anelli di giunzione quadrati oblunghi.
• Raccordi inferiori: tre ganci di presa di grado 100 che consentono lunghezze della catena regolabili e un sollevamento flessibile a tre punti.
• Fattore di sicurezza: Fattore di sicurezza minimo 4:1.
• Identificazione: Ogni imbracatura è contrassegnata in modo permanente con numero di serie individuale, misura della catena, grado della catena, lunghezza esatta dell’imbracatura e limite di carico di lavoro (WLL).

Codice di configurazione del prodotto

• T = a tre bracci
• O = gruppo di giunti principali quadrangolari oblunghi
• G = gancio di sollevamento

Identificazione del prodotto

• Numero di serie individuale
• Dimensione della catena
• Classe della catena
• Lunghezza esatta dell’imbracatura
• Limite di carico di lavoro (WLL)

Standard e produzione

• Nome: Imbracatura a catena TOG di grado 100 – a tre bracci con anello di giunzione oblungo a quattro bracci nella parte superiore e tre ganci di presa nella parte inferiore
• Quantità minima ordinabile (MOQ): 100 set
• Imballaggio: cartone + pallet in acciaio
• Norme di produzione: Realizzata con catena e componenti in acciaio legato di grado 100, temprati e rinvenuti, in conformità alle norme EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077 relativi alle imbracature di sollevamento con catena di grado 100.
• Norme di collaudo: Fattore di sicurezza minimo 4:1. Ogni imbracatura viene sottoposta a prova di carico, ispezionata visivamente, verificata dimensionalmente e controllata per la compatibilità dei componenti prima della spedizione. La catena è conforme ai requisiti di resistenza alla fatica della norma EN 818 e resiste a 20.000 cicli di carico a 1,5 volte il carico massimo di sicurezza (WLL).
• Documentazione di fornitura: Ogni imbracatura viene fornita con un numero di serie individuale, un'etichetta di identificazione, una certificazione scritta e una documentazione completa di tracciabilità.
• Applicazioni: Adatta al sollevamento aereo, al sollevamento a tre punti, alla movimentazione di macchinari pesanti, al montaggio di strutture in acciaio, all’installazione di attrezzature, alla movimentazione di elementi prefabbricati in calcestruzzo, alla manutenzione in ambito minerario e alle operazioni di movimentazione di materiali industriali.
• Manutenzione: Ispezionare prima di ogni utilizzo per verificare l’allungamento della catena, l’usura eccessiva, la presenza di crepe, corrosione, deformazione del gancio di presa, anelli principali o di collegamento danneggiati e etichette di identificazione mancanti. Rimuovere dal servizio se i difetti superano i criteri di ispezione.

Tabella metrica (valori del carico massimo di lavoro in base alla configurazione) Intestazioni: N. articolo, Diametro della catena di sollevamento (mm), 1 braccio (ton), 2 bracci 0°<α<45° (ton), 2 bracci 45°<α<60° (ton), 3 e 4 bracci 0°<α<45° (ton), 3 e 4 bracci 45°<α<60° (ton), imbracatura continua (ton) TPL81841004, 4, 1, 1, 1, 1, 1, 1 TPL81841005, 5, 1, 1,4, 1, 2,1, 1,5, 1,6 TPL81841006, 6, 1,4, 1,96, 1,4, 2,94, 2,1, 2,24 TPL81841007, 7, 1,9, 2,66, 1,9, 3,99, 2,85, 3,04 TPL81841008, 8, 2,5, 3,5, 2,5, 5,25, 3,75, 4 TPL818410010, 10, 4, 5,6, 4, 8,4, 6, 6,4 TPL818410013, 13, 6,7, 9,38, 6,7, 14,07, 10,05, 10,72 TPL818410016, 16, 10,3, 14,4, 10,3, 21,6, 15,4, 16,4 TPL818410018, 18, 12,5, 17,5, 12,5, 26,2, 18,75, 20 TPL818410019, 19, 14, 19,6, 14, 29,4, 21, 22,4 TPL818410020, 20, 16, 22,4, 16, 33,6, 24, 25,6 TPL818410022, 22, 19,4, 27,1, 19,4, 40,7, 29,1, 31 TPL818410026, 26, 26,5, 37,1, 26,5, 55,6, 39,7, 42,4 TPL818410028, 28, 30,5, 42,7, 30,5, 64, 45,7, 48,8 TPL818410030, 30, 35,5, 49,7, 35,5, 74,5, 53,2, 56,8 TPL818410032, 32, 40, 56, 40, 84, 60,6, 64 TPL818410036, 36, 50, 70, 50, 105, 75, 80 TPL818410038, 38, 56,5, 78,4, 56,5, 118,6, 84,7, 90,4 TPL818410040, 40, 62,5, 87,5, 62,5, 131,2, 93,7, 100 TPL818410045, 45, 81, 113,4, 81, 170,1, 121,5, 130 TPL818410050, 50, 98, 137,2, 98, 205,8, 147, 156,8 Tabella dei piedi (valori del carico massimo di lavoro in libbre in base alla configurazione) Intestazioni: N. articolo, Diametro della catena di sollevamento (pollici), 1 braccio (90°) (libbre), 2 bracci, fattore 1,4 (libbre), Fattore 1,0 per 2 bracci (libbre?), Fattore 2,1 per 3 e 4 bracci (libbre), Fattore 1,5 per 3 e 4 bracci (libbre), imbracatura continua (libbre) TPL81841004, 5/32, 2.205, 2.205, 2.205, 2.205, 2.205, 2.205 TPL81841005, 3/16, 2.205, 2.205, 2.205, 4.409, 4.409, 4.409 TPL81841006, 1/4, 2.205, 4.409, 2.205, 6.614, 4.409, 4.409 TPL81841007, 9/32, 4.409, 6.614, 4.409, 8.819, 6.614, 6.614 TPL81841008, 5/16, 6.614, 8.819, 6.614, 11.023, 8.819, 8.819 TPL81841010, 3/8, 8.819, 13.228, 8.819, 17.637, 13.228, 13.228 TPL81841013, 1/2, 15.432, 19.842, 15.432, 30.865, 22.046, 24.251 TPL81841016, 5/8, 22.046, 30.865, 22.046, 48.502, 33.069, 35.274 TPL81841018, 3/4, 28.660, 39.683, 28.660, 57.320, 41.888, 44.092 TPL81841019, 3/4, 30.865, 44.092, 30.865, 63.934, 46.297, 48.502 TPL81841020, 13/16, 35.274, 48.502, 35.274, 74.957, 52.911, 57.320 TPL81841022, 7/8, 41.888, 59.525, 41.888, 90.390, 63.934, 68.343 TPL81841026, 1, 59.525, 81.571, 59.525, 123.459, 88.185, 92.594 TPL81841028, 1-1/8, 68.343, 94.798, 68.343, 141.096, 101.412, 108.026 TPL81841030, 1-3/16, 79.366, 110.231, 79.366, 165.347, 116.845, 125.664 TPL81841032, 1-1/4, 88.185, 123.459, 88.185, 185.188, 134.482, 141.096 TPL81841036, 1-3/8, 110.231, 154.323, 110.231, 231.485, 165.347, 176.370 TPL81841038, 1-1/2, 125.664, 171.960, 125.664, 262.350, 187.393, 198.416 TPL81841040, 1-9/16, 138.891, 194.007, 138.891, 288.806, 207.234, 220.462 TPL81841045, 1-3/4, 178.574, 249.122, 178.574, 374.786, 268.964, 286.601 TPL81841050, 2, 216.053, 302.033, 216.053, 454.152, 324.079, 346.126 Caratteristiche / Specifiche tecniche

• Tipo di prodotto: Imbracatura a catena TOG di grado 100 (Configurazione TOG: a tre bracci con maglia di giunzione oblunga a quattro lati in alto e tre ganci di presa in basso)
• Materiale: catena in acciaio legato di Grado 100 temprato e rinvenuto e componenti di Grado 100
• Raccordo superiore: gruppo maglia di giunzione oblunga a quattro lati
• Raccordo inferiore: Tre ganci di presa di Grado 100 (lunghezza regolabile innestando singole maglie della catena)
• Fattore di sicurezza: 4:1
• Prove di verifica: Ogni imbracatura è sottoposta a prova di resistenza, ispezione visiva e verifica dimensionale; la catena resiste a 20.000 cicli a 1,5×WLL secondo i requisiti di fatica della norma EN 818
• Tracciabilità: Numero di serie individuale, etichetta di identificazione, certificazione scritta e registrazione dell’ordine di vendita
• Conformità alle norme: EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077
• Quantità minima ordinabile (MOQ): 100 set
• Imballaggio: Cartone + pallet in acciaio
• Applicazioni: Sollevamento aerea, sollevamento a tre punti, movimentazione di macchinari pesanti, montaggio di strutture in acciaio, installazione di attrezzature, movimentazione di elementi prefabbricati in calcestruzzo, manutenzione mineraria, movimentazione di materiali industriali
