Braca di sollevamento a catena Grade 100 TOSL

3 tirantiin lega di acciaio

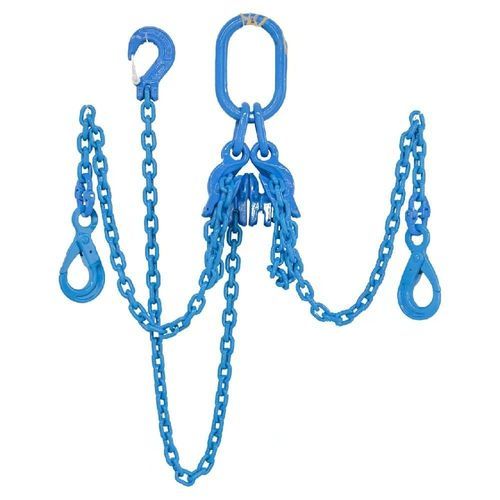

Introduzione L'imbracatura a catena TOSL di grado 100 è un sistema di sollevamento a tre bracci realizzato con catena e componenti in acciaio legato di grado 100, sottoposti a tempra e rinvenimento. La imbracatura è dotata di un gruppo di anello di collegamento quadrangolare oblungo nella parte superiore e di tre ganci autobloccanti di grado 100 nella parte inferiore, garantendo un fissaggio sicuro del carico a tre punti per applicazioni di sollevamento aereo ad alto carico. Rispetto alle imbracature a catena di grado 80, quelle di grado 100 offrono un limite di carico di lavoro (WLL) superiore di circa il 25% a parità di dimensioni della catena, mantenendo un fattore di sicurezza di 4:1. I ganci autobloccanti si chiudono e si bloccano automaticamente sotto carico per ridurre il rischio di sganciamento accidentale. Ogni imbracatura è identificata in modo permanente con un numero di serie, la dimensione della catena, il grado, la lunghezza esatta dell’imbracatura e il limite di carico di lavoro per garantirne la tracciabilità. Codice di configurazione del prodotto T = a tre bracci; O = gruppo di giunti principali quadrati oblunghi; SL = gancio autobloccante (di sicurezza). TOSL si riferisce quindi a un'imbracatura a catena a tre bracci dotata di un gruppo di giunti principali quadrati oblunghi nella parte superiore e di tre ganci autobloccanti nella parte inferiore. Identificazione del prodotto Ogni imbracatura è identificata in modo permanente con: numero di serie individuale; misura della catena; classe di resistenza della catena; lunghezza esatta dell’imbracatura; limite di carico di lavoro (WLL). Il numero di serie riportato sull’etichetta di identificazione corrisponde alla certificazione scritta e alla registrazione dell’ordine di vendita per garantire la completa tracciabilità del prodotto. Parametri — Tabella in metri Intestazione: N. articolo | Diametro della catena di sollevamento (mm) | 1 braccio (ton) | 2 bracci (0°<α<45°) (ton) | 2 bracci (45°<α<60°) (ton) | 3 e 4 bracci (0°<α<45°) (ton) | 3 e 4 bracci (45°<α<60°) (ton) | Imbracatura continua (ton) Righe dei fattori: 0°<α<45° Fattore 1,0; 45°<α<60° Fattore 1,4 (per 2 bracci), 0°<α<45° Fattore 1,0 (per 3 e 4 bracci), 45°<α<60° Fattore 2,1 (per 3 e 4 bracci), Fattori per imbracatura continua: 1,5 e 1,6. Righe: TPL81841004 | 4 | 0,63 | 0,88 | 0,63 | 1,32 | 0,94 | 1 TPL81841005 | 5 | 1 | 1,4 | 1 | 2,1 | 1,5 | 1,6 TPL81841006 | 6 | 1,4 | 1,96 | 1,4 | 2,94 | 2,1 | 2,24 TPL81841007 | 7 | 1,9 | 2,66 | 1,9 | 3,99 | 2,85 | 3,04 TPL81841008 | 8 | 2,5 | 3,5 | 2,5 | 5,25 | 3,75 | 4 TPL818410010 | 10 | 4 | 5,6 | 4 | 8,4 | 6 | 6,4 TPL818410013 | 13 | 6,7 | 9,38 | 6,7 | 14,07 | 10,05 | 10,72 TPL818410016 | 16 | 10,3 | 14,4 | 10,3 | 21,6 | 15,4 | 16,4 TPL818410018 | 18 | 12,5 | 17,5 | 12,5 | 26,2 | 18,75 | 20 TPL818410019 | 19 | 14 | 19,6 | 14 | 29,4 | 21 | 22,4 TPL818410020 | 20 | 16 | 22,4 | 16 | 33,6 | 24 | 25,6 TPL818410022 | 22 | 19,4 | 27,1 | 19,4 | 40,7 | 29,1 | 31 TPL818410026 | 26 | 26,5 | 37,1 | 26,5 | 55,6 | 39,7 | 42,4 TPL818410028 | 28 | 30,5 | 42,7 | 30,5 | 64 | 45,7 | 48,8 TPL818410030 | 30 | 35,5 | 49,7 | 35,5 | 74,5 | 53,2 | 56,8 TPL818410032 | 32 | 40 | 56 | 40 | 84 | 60,6 | 64 TPL818410036 | 36 | 50 | 70 | 50 | 105 | 75 | 80 TPL818410038 | 38 | 56,5 | 78,4 | 56,5 | 118,6 | 84,7 | 90,4 TPL818410040 | 40 | 62,5 | 87,5 | 62,5 | 131,2 | 93,7 | 100 TPL818410045 | 45 | 81 | 113,4 | 81 | 170,1 | 121,5 | 130 TPL818410050 | 50 | 98 | 137,2 | 98 | 205,8 | 147 | 156,8 Tabella dei parametri — Piedi Intestazione: N. articolo | Diametro della catena di sollevamento (pollici) | 1 gamba (90°) (libbre) | 2 gambe, fattore 1,4 (libbre) | 3 e 4 gambe, fattore 1,0 / 2,1 (libbre) | Imbracatura continua (libbre) Righe: TPL81841004 | 5/32" | 2.205 | 2.205 | 2.205 | 2.205 | 2.205 | 2.205 TPL81841005 | 3/16" | 2.205 | 2.205 | 2.205 | 2.205 | 4.409 | 4.409 TPL81841006 | 1/4" | 2.205 | 4.409 | 2.205 | 6.614 | 4.409 | 4.409 TPL81841007 | 9/32" | 4.409 | 6.614 | 4.409 | 8.819 | 6.614 | 6.614 TPL81841008 | 5/16" | 6.614 | 8.819 | 6.614 | 11.023 | 8.819 | 8.819 TPL81841010 | 3/8" | 8.819 | 13.228 | 8.819 | 17.637 | 13.228 | 13.228 TPL81841013 | 1/2" | 15.432 | 19.842 | 15.432 | 30.865 | 22.046 | 24.251 TPL81841016 | 5/8" | 22.046 | 30.865 | 22.046 | 48.502 | 33.069 | 35.274 TPL81841018 | 3/4" | 28.660 | 39.683 | 28.660 | 57.320 | 41.888 | 44.092 TPL81841019 | 3/4" | 30.865 | 44.092 | 30.865 | 63.934 | 46.297 | 48.502 TPL81841020 | 13/16" | 35.274 | 48.502 | 35.274 | 74.957 | 52.911 | 57.320 TPL81841022 | 7/8" | 41.888 | 59.525 | 41.888 | 90.390 | 63.934 | 68.343 TPL81841026 | 1" | 59.525 | 81.571 | 59.525 | 123.459 | 88.185 | 92.594 TPL81841028 | 1-1/8" | 68.343 | 94.798 | 68.343 | 141.096 | 101.412 | 108.026 TPL81841030 | 1-3/16" | 79.366 | 110.231 | 79.366 | 165.347 | 116.845 | 125.664 TPL81841032 | 1-1/4" | 88.185 | 123.459 | 88.185 | 185.188 | 134.482 | 141.096 TPL81841036 | 1-3/8" | 110.231 | 154.323 | 110.231 | 231.485 | 165.347 | 176.370 TPL81841038 | 1-1/2" | 125.664 | 171.960 | 125.664 | 262.350 | 187.393 | 198.416 TPL81841040 | 1-9/16" | 138.891 | 194.007 | 138.891 | 288.806 | 207.234 | 220.462 TPL81841045 | 1-3/4" | 178.574 | 249.122 | 178.574 | 374.786 | 268.964 | 286.601 TPL81841050 | 2" | 216.053 | 302.033 | 216.053 | 454.152 | 324.079 | 346.126

• Codice articolo – Numero di identificazione univoco del prodotto per ciascuna misura di catena.
• Misura commerciale (in.) – Diametro nominale della catena di sollevamento, misurato in pollici.
• 1 braccio – Limite di carico di lavoro (WLL) per un'imbracatura a catena a braccio singolo in sollevamento verticale (90°).
• 2 bracci – Limite di carico di lavoro (WLL) per un'imbracatura a catena a due bracci con diversi angoli di imbracatura.
• 3 e 4 bracci – Limite di carico di lavoro (WLL) per imbracature a catena a tre e quattro bracci con diversi angoli di imbracatura.
• Imbracatura continua – Limite di carico di lavoro (WLL) per una configurazione di imbracatura a catena continua (senza fine).
• Fattore – Fattore di carico applicato in base alla configurazione dell’imbracatura e all’angolo di inclinazione per determinare il limite di carico di lavoro.
• 0° < α < 45° / 45° < α < 60° – Angoli di imbracatura misurati rispetto alla verticale che influenzano il WLL.

Norme e prove Norme di fabbricazione: Realizzate con catena e componenti in acciaio legato di grado 100, temprato e rinvenuto, in conformità alle norme EN 818-2, EN 1677-1, EN 1677-3, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077 per i sistemi di sollevamento a catena di Grado 100. Norme di collaudo: fattore di sicurezza minimo 4:1. Ogni imbracatura viene sottoposta a prova di carico, ispezione visiva, verifica dimensionale e controllo della compatibilità dei componenti prima della spedizione. La catena è conforme ai requisiti di resistenza alla fatica della norma EN 818 e resiste a 20.000 cicli di carico a 1,5 volte il carico massimo di sicurezza (WLL). Ogni imbracatura è fornita con un numero di serie individuale, un'etichetta di identificazione, una certificazione scritta e una documentazione completa di tracciabilità. Applicazioni Adatta per il sollevamento aereo, il sollevamento a tre punti, la movimentazione di macchinari pesanti, il montaggio di strutture in acciaio, l’installazione di elementi prefabbricati in calcestruzzo, il sollevamento offshore, i progetti eolici, l’installazione di attrezzature e le operazioni di movimentazione industriale dei materiali. Manutenzione Prima di ogni utilizzo, ispezionare la catena per verificare la presenza di allungamento, usura eccessiva, crepe, corrosione, corretto funzionamento dei ganci autobloccanti, deformazioni, maglie di testa o di collegamento danneggiate e etichette di identificazione mancanti. Rimuovere immediatamente l’imbracatura dal servizio se i difetti superano i criteri di ispezione applicabili. Caratteristiche / Specifiche tecniche

• Tipo di prodotto: imbracatura a catena a tre bracci con anello principale superiore quadrato oblungo e tre ganci autobloccanti inferiori (configurazione TOSL).
• Grado della catena: Acciaio legato di grado 100, temprato e rinvenuto.
• Fattore di sicurezza: 4:1 minimo.
• Vantaggio WLL: WLL superiore di circa il 25% rispetto al grado 80 per catene della stessa dimensione.
• Identificazione: Numero di serie individuale, misura della catena, grado, lunghezza esatta dell’imbracatura, WLL, targhetta identificativa e certificazione scritta.
• Norme di fabbricazione e collaudo: EN 818-2; EN 1677-1; EN 1677-3; EN 1677-4; ASME B30.9; OSHA 1910.184; AS 2321; ISO 3077; sottoposta a prova di carico massimo e a prova di fatica (20.000 cicli a 1,5 volte il WLL).
• Quantità minima d’ordine (MOQ) indicata nella pagina: 100 set.
• Imballaggio indicato nella pagina: cartone + pallet in acciaio.
• Applicazioni tipiche: sollevamento aereo per carichi pesanti, sollevamenti a tre punti, offshore, energia eolica, prefabbricati, installazione di macchinari, movimentazione industriale.
• Manutenzione: ispezionare prima di ogni utilizzo; mettere fuori servizio se i difetti superano i criteri stabiliti.
