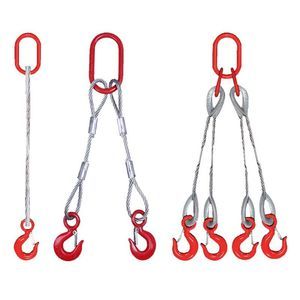

Braca di sollevamento con cavo

1 tirantein acciaioin acciaio galvanizzato

Panoramica L'imbracatura a fune a gamba singola è realizzata con fune in acciaio zincato o lucido ad alta resistenza, dotata di terminazioni realizzate a regola d'arte. Disponibile con occhielli morbidi, occhielli a ghiera, occhielli fissati con ferrule, occhielli giuntati a mano o occhielli giuntati meccanicamente, l’imbracatura è adatta per il sollevamento generico, le operazioni marittime, i progetti offshore, l’edilizia, l’estrazione mineraria e la movimentazione industriale dei materiali. Ogni imbracatura è contrassegnata individualmente con un numero di serie, il diametro della fune, la lunghezza dell’imbracatura, il carico massimo di lavoro (WLL) e un’etichetta di identificazione per garantire la completa tracciabilità. Descrizione dettagliata L’imbracatura a fune metallica a braccio singolo è una delle imbracature di sollevamento più utilizzate per il sollevamento aerea e la movimentazione generale dei materiali. È costituita da un unico tratto di fune metallica in acciaio ad alta resistenza con terminazioni a occhiello realizzate tramite pressatura con boccola, giunzione manuale, giunzione meccanica o altri collegamenti terminali approvati. L'imbracatura offre un'eccellente flessibilità, un'elevata resistenza alla trazione e una buona resistenza all'abrasione e alla fatica. Applicazioni tipiche Adatta per sollevamenti verticali, imbracature a strozzo, imbracature a cesto e assemblaggi di imbracature a più bracci. Ampiamente utilizzata in cantieri edili, cantieri navali, piattaforme offshore, porti, attività minerarie, impianti di lavorazione dell’acciaio e installazione di attrezzature pesanti. Caratteristiche del prodotto

• Fune metallica in acciaio zincato o lucido ad alta resistenza
• Terminali ad occhiello con boccola, terminazioni ad occhio giuntate a mano o meccanicamente
• Configurazioni disponibili con occhio morbido o ad anello
• Flessibile, durevole e facile da maneggiare
• Numerato singolarmente con numero di serie per una completa tracciabilità

Identificazione del prodotto

• Numero di serie individuale
• Diametro della fune metallica
• Struttura della fune metallica
• Lunghezza esatta dell’imbracatura
• Limite di carico di lavoro (WLL)

Parametro - Limite di carico di lavoro (WLL) dell’imbracatura in fune metallica Unità: tonnellate Diametro nominale d (mm) | Sollevamento verticale a 90° | Nodo a strozzamento a 90° | Nodo a cesto a 90° | Imbracatura a due bracci (45°) | Imbracatura a due bracci (60°) | Imbracatura a due bracci (90°) | Imbracatura a tre e quattro bracci (45°) | Imbracatura a tre e quattro bracci (60°) | Imbracatura a tre e quattro bracci (90°) | Peso (kg/m) 8 | 0,81 | 0,61 | 1,4 | 1,5 | 1,4 | 1,1 | 3 | 2,89 | 2,3 | 0,225 9 | 1,04 | 0,75 | 1,9 | 1,9 | 1,8 | 1,4 | 3,8 | 3,5 | 2,9 | 0,322 10 | 1,2 | 0,96 | 2,3 | 2,3 | 2,2 | 1,8 | 4,7 | 4,4 | 3,6 | 0,398 11 | 1,5 | 1,1 | 2,6 | 2,8 | 2,6 | 2,1 | 5,7 | 5,3 | 4,3 | 0,482 12 | 1,8 | 1,8 | 3,2 | 3,4 | 3,2 | 2,6 | 6,8 | 6,4 | 5,2 | 0,573 13 | 2,1 | 1,6 | 3,7 | 4,0 | 3,7 | 3,0 | 8 | 7,5 | 6,1 | 0,673 14 | 2,5 | 1,9 | 4,3 | 4,6 | 4,3 | 3,5 | 9,2 | 8,7 | 7,1 | 0,78 15 | 2,85 | 2,15 | 4,95 | 5,3 | 4,95 | 4,05 | 10,6 | 10 | 8,15 | 0,9 16 | 3,2 | 2,4 | 5,6 | 6,0 | 5,6 | 4,6 | 12 | 11,3 | 9,2 | 1,02 18 | 4,1 | 3,1 | 7,1 | 7,6 | 7,1 | 5,8 | 15,3 | 14,3 | 11,79 | 1,29 19 | 4,6 | 3,45 | 7,95 | 8,5 | 7,95 | 6,5 | 17,1 | 16 | 13,1 | 1,44 20 | 5,1 | 3,9 | 8,8 | 9,4 | 8,8 | 7,2 | 18,9 | 17,7 | 14,5 | 1,59 22 | 6,2 | 4,6 | 10,7 | 11,4 | 10,7 | 8,7 | 22,9 | 21,4 | 17,5 | 1,93 24 | 7,4 | 5,1 | 12,7 | 13,6 | 12,7 | 10,4 | 27,3 | 25,5 | 20,9 | 2,29 25 | 8 | 6 | 13,85 | 14,6 | 13,85 | 11,35 | 29,7 | 27,75 | 22,7 | 2,49 26 | 8,6 | 6,5 | 15 | 16 | 15 | 12,2 | 32,1 | 30,3 | 24,5 | 2,69 27 | 9,3 | 7 | 16,2 | 17,3 | 16,2 | 13,3 | 34,65 | 32,4 | 26,45 | 2,905 28 | 10 | 7,5 | 17,4 | 18,6 | 17,4 | 14,1 | 37,2 | 34,8 | 28,4 | 3,12 30 | 11,55 | 8,65 | 20,05 | 21,45 | 20,05 | 16,3 | 42,9 | 40,2 | 32,8 | 3,6 32 | 13,1 | 9,8 | 22,7 | 24,3 | 22,7 | 18,5 | 48,6 | 45,6 | 37,2 | 4,08 36 | 16,6 | 12,4 | 28,8 | 30,8 | 28,8 | 23,4 | 61,6 | 57,6 | 47,1 | 5,16 38 | 18,55 | 13,9 | 32,2 | 34,4 | 32,2 | 26,2 | 68,85 | 64,4 | 52,65 | 5,75 40 | 20,5 | 15,4 | 35,6 | 38 | 35,6 | 28,0 | 76,1 | 71,2 | 58,2 | 6,37 44 | 24,8 | 18,6 | 43 | 46 | 43 | 35 | 91,9 | 86 | 70,39 | 7,71 48 | 29,5 | 22,1 | 51,1 | 54,6 | 51,1 | 41,6 | 109,3 | 102,2 | 83,6 | 9,17 Funi metalliche principali (6×37+FC, 6×37+IWR) - valori di esempio Colonne della tabella: Diametro nominale (mm) | Peso approssimativo (kg/100 m) | Carico di rottura minimo della fune (kN) per resistenze alla trazione nominali di 1570, 1670, 1770, 1870, 1960 MPa, riportato su più colonne. Righe di esempio (valori D / Peso / (kN)): 5 | 8,65 | 10 / 11,6 / 12,5 / 12,3 / 13,3 / 13,1 / 14,1 / 13,8 / 14,9 / 14,5 / 15,6 6 | 12,5 | 14,4 / 16,7 / 18 / 17,7 / 19,2 / 18,8 / 20,3 / 19,9 / 21,5 / 20,8 / 22,5 7 | 17 | 19,6 / 22,7 / 24,5 / 24,1 / 26,1 / 25,6 / 27,7 / 27 / 29,2 / 28,3 / 30,6 8 | 22,1 | 25,6 / 29,6 / 32,1 / 31,5 / 34,1 / 33,4 / 36,1 / 35,3 / 38,2 / 37 / 40 9 | 28 | 32,4 / 37,5 / 40,6 / 39,9 / 43,2 / 42,3 / 45,7 / 44,7 / 48,3 / 46,8 / 50,6 10 | 34,6 | 40 / 46,3 / 50,1 / 49,3 / 53,3 / 52,2 / 56,5 / 55,2 / 59,7 / 57,8 / 62,5 11 | 41,9 | 48,4 / 56 / 60,6 / 59,6 / 64,5 / 63,2 / 68,3 / 66,7 / 72,2 / 70 / 75,7 12 | 49,8 | 57,6 / 66,7 / 72,1 / 70,9 / 76,7 / 75,2 / 81,3 / 79,4 / 85,9 / 83,3 / 90 Standard e qualità

• Nome: Imbracatura a fune metallica a gamba singola
• Quantità minima ordinabile (MOQ): 100 set
• Imballaggio: Cartone + pallet in acciaio
• Norme di produzione: Realizzata con cavo metallico ad alta resistenza e terminali conformi alle norme ISO 7531, ISO 2408, EN 13414-1, EN 12385, ASME B30.9, OSHA 1910.184, Regolamento UE sulle macchine (UE) 2023/1230 e i requisiti applicabili di ABS, DNV, LR, BV, CCS, NK, KR e RINA per applicazioni di sollevamento e marittime
• Norme di collaudo: Ogni imbracatura viene sottoposta a prova di carico di prova, ispezione visiva, verifica dimensionale e identificazione permanente prima della spedizione. Le prove di tipo includono prove di carico di prova, prove di fatica, prove di carico statico e prove di carico di rottura in conformità alle norme internazionali applicabili. Ogni imbracatura viene fornita con un numero di serie individuale, un verbale di ispezione, un certificato scritto e la documentazione completa di tracciabilità.
• Norme applicative: Adatta per il sollevamento aereo, l’edilizia, la lavorazione dell’acciaio, il sollevamento offshore, il sollevamento marittimo, la cantieristica navale, l’estrazione mineraria, la movimentazione portuale, l’installazione di attrezzature pesanti e le operazioni di movimentazione industriale dei materiali.
• Norme di manutenzione: Ispezionare prima di ogni utilizzo per verificare la presenza di fili rotti, corrosione, abrasione, attorcigliamenti, schiacciamenti, effetto “gabbia d’uccello”, usura eccessiva, ferrule o giunzioni danneggiate, anelli deformati, danni ai terminali e etichette di identificazione mancanti. Ritirare l’imbracatura dal servizio se i risultati dell’ispezione superano i criteri di scarto specificati nelle norme ISO 4309, EN 13414 o nelle normative di sollevamento applicabili.

Caratteristiche / specifiche tecniche

• Costruzione: Fune metallica in acciaio zincato o lucido ad alta resistenza (varie strutture quali 6x37+FC, 6x37+IWR, 6x25Fi+FC, 6x29Fi, 6x36WS, ecc.)
• Terminazioni: Pressatura con ghiera, giunzione manuale, giunzione meccanica, occhielli a manicotto, occhielli morbidi
• Marcatura: Numero di serie individuale, WLL, diametro della fune, lunghezza dell’imbracatura, etichetta di identificazione
• Unità: WLL espressa in tonnellate (viene fornita una tabella dei diametri nominali e dei valori WLL)
• Protezione dalla corrosione: Opzioni in acciaio zincato o lucido
• Tracciabilità: Fornito con verbali di ispezione e certificato scritto
