Braca di sollevamento a catena Grade 80 TOG

3 tirantiin acciaioin lega

Panoramica

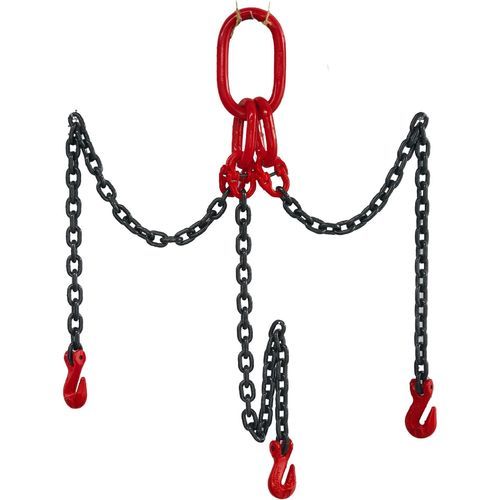

La imbracatura a catena Grade 80 TOG è un assemblaggio di sollevamento a tre gambe realizzato con catena e componenti in acciaio legato Grade 80 temprato e rinvenuto. L'imbracatura è fornita con un collegamento maestro oblungo quadruplo in alto e ganci di presa Grade 80 in basso, adatta ad applicazioni di sollevamento che richiedono lunghezze di catena regolabili e fissaggio multi‑punto sicuro.

Caratteristiche principali

• Configurazione a 3 gambe per maggiore stabilità del carico e distribuzione equilibrata delle forze.
• Collegamento maestro oblungo quadruplo in alto per fissaggi multi‑punto.
• Ganci di presa Grade 80 in basso che consentono la regolazione della lunghezza della catena agganciando singoli maglie.
• Lunghezza effettiva della catena regolabile senza dispositivi di accorciamento aggiuntivi.
• Fornita con numero di serie individuale, targhetta identificativa e certificazione scritta per la tracciabilità.

Codice configurazione prodotto

• T = Tre gambe
• O = Collegamento maestro oblungo quadruplo
• G = Gancio di presa

Identificazione prodotto

• Ogni imbracatura è identificata permanentemente con un numero di serie individuale.
• L'identificazione include dimensione della catena, grado della catena, lunghezza esatta dell'imbracatura e Working Load Limit (WLL).

Applicazioni tipiche

• Movimentazione di macchinari pesanti
• Sollevamento e montaggio di strutture in acciaio
• Installazione di elementi prefabbricati in calcestruzzo
• Installazione di attrezzature
• Manutenzione mineraria
• Movimentazione materiale industriale

Norme di fabbricazione, collaudo e applicazione
Prodotta con catena e componenti in acciaio legato Grade 80 temprato e rinvenuto conformemente a EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077. Fattore di progetto minimo 4:1. Ogni imbracatura è sottoposta a prova di carico, ispezione visiva, verifica dimensionale e controllo della compatibilità dei componenti prima della spedizione. La catena soddisfa i requisiti di fatica EN 818 e resiste a 20.000 cicli a 1,5× WLL. Fornita con numero di serie individuale, targhetta identificativa, certificazione scritta e documentazione completa di tracciabilità.

Manutenzione
Ispezionare prima di ogni uso per allungamento della catena, usura, crepe, corrosione, usura o deformazione dei ganci di presa, collegamenti maestri danneggiati, maglie di collegamento e assenza delle targhette identificative. Mettere fuori servizio immediatamente se i difetti superano i criteri di ispezione applicabili.

Fornitura e imballo
MOQ: 100 set
Imballo: Cartone + pallet d'acciaio

Parametro — Tabella metri
Diametro della catena di sollevamento (mm) | 1 gamba (ton) | 2 gambe 0°–45° (ton) | 2 gambe 45°–60° (ton) | 3 & 4 gambe 0°–45° (ton) | 3 & 4 gambe 45°–60° (ton) | Imbracatura continua (ton)
4 | 0.5 | 0.71 | 0.5 | 1.06 | 0.75 | 0.8
5 | 0.8 | 1.12 | 0.8 | 1.6 | 1.18 | 1.24
6 | 1.12 | 1.6 | 1.12 | 2.36 | 1.7 | 1.8
7 | 1.5 | 2.12 | 1.5 | 3.15 | 2.24 | 2.5
8 | 2 | 2.8 | 2 | 4.25 | 3 | 3.15
10 | 3.15 | 4.25 | 3.15 | 6.7 | 4.75 | 5
13 | 5.3 | 7.5 | 5.3 | 11.2 | 8 | 8.5
16 | 8 | 11.2 | 8 | 17 | 11.8 | 12.5
18 | 10 | 14 | 10 | 21 | 15 | 16
19 | 11.2 | 16 | 11.2 | 23.5 | 16.8 | 17.9
20 | 12.5 | 17 | 12.5 | 26.2 | 18.7 | 20
22 | 15 | 21.2 | 15 | 31.5 | 22.5 | 24
26 | 21.2 | 30 | 21.2 | 44.5 | 31.8 | 33.9
28 | 25 | 33.5 | 25 | 52.5 | 37.5 | 40
30 | 28 | 39.2 | 28 | 58.8 | 42 | 44.8
32 | 31.5 | 45 | 31.5 | 66.1 | 47.2 | 50.4
36 | 40 | 56 | 40 | 84 | 60 | 64
38 | 45 | 63 | 45 | 94.5 | 67.5 | 72
40 | 50 | 70 | 50 | 105 | 75 | 80
45 | 63 | 88.2 | 63 | 132.3 | 94.5 | 100.8
50 | 78.5 | 109.9 | 78.5 | 164.8 | 117.7 | 125.6

Parametro — Tabella piedi (WLL in lbs)
Fattore di progetto 4:1. I valori rappresentano il Working Load Limit (lbs) per diametro della catena e configurazione dell'imbracatura.
Diametro catena | Imbracatura 1 gamba | Imbracatura 2 gambe 90° (1) | Imbracatura 2 gambe 60° (1.7) | Imbracatura 2 gambe 45° (1.4) | Imbracatura 3 & 4 gambe 60° (2.6) | Imbracatura 3 & 4 gambe 45° (2.1) | Imbracatura 3 & 4 gambe 30° (1.45)
7/32" | 2,100 | 3,600 | 3,000 | 2,100 | 5,500 | 4,400 | 3,200
9/32" | 3,500 | 6,100 | 4,900 | 3,500 | 9,100 | 7,400 | 5,200
5/16" | 4,500 | 7,800 | 6,400 | 4,500 | 11,700 | 9,500 | 6,800
3/8" | 7,100 | 12,300 | 10,000 | 7,100 | 18,400 | 15,100 | 10,600
1/2" | 12,000 | 20,800 | 17,000 | 12,000 | 31,200 | 25,500 | 18,000
5/8" | 18,100 | 31,300 | 25,600 | 18,100 | 47,000 | 38,400 | 27,100
3/4" | 28,300 | 49,000 | 40,000 | 28,300 | 73,500 | 60,000 | 42,400
7/8" | 34,200 | 59,200 | 48,400 | 34,200 | 88,900 | 72,500 | 51,300
1" | 47,700 | 82,600 | 67,400 | 47,700 | 123,900 | 101,200 | 71,500
1-1/4" | 72,300 | 125,200 | 102,200 | 72,300 | 187,800 | 153,400 | 108,500

Note

• Imbracatura continua indica il WLL per una configurazione ad anello continuo della catena.
• L'angolo a è l'angolo tra la gamba dell'imbracatura e la verticale. Angoli più piccoli (misurati dall'orizzontale) aumentano la tensione in ogni gamba e riducono la capacità di sollevamento complessiva.

Specifiche tecniche

• Nome: Grade 80 TOG Chain Sling – Triple Leg w/ Quad Oblong Master Link on Top and Grab Hooks on Bottom
• Modello / Denominazione: TOG Chain Sling
• Materiale: Catena e componenti in acciaio legato Grade 80 temprato e rinvenuto
• Fattore di progetto minimo: 4:1
• Norme: EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077
• Collaudi: Prova di carico, ispezione visiva, verifica dimensionale; la catena soddisfa la fatica EN 818 (20.000 cicli a 1,5× WLL)
• Identificazione: Numero di serie individuale e targhetta identificativa fornite con ogni imbracatura
• MOQ: 100 set
• Imballo: Cartone + pallet d'acciaio
