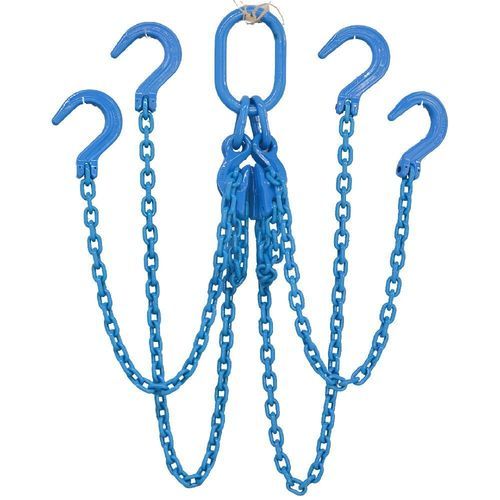

Braca di sollevamento a catena Grade 100 QOF

4 tirantiin acciaioin lega

Introduzione L'imbracatura a catena QOF di grado 100 è un sistema di sollevamento a quattro bracci realizzato con catena e componenti in acciaio legato di grado 100, sottoposti a tempra e rinvenimento. L'imbracatura è dotata di un gruppo di maglie principali quadrate oblunghe nella parte superiore e di quattro ganci fusi di grado 100 nella parte inferiore, che garantiscono un'ampia apertura del gancio per applicazioni di sollevamento gravose. Rispetto alle imbracature di grado 80, il design di grado 100 offre un limite di carico di lavoro (WLL) superiore di circa il 25% a parità di dimensione della catena. Ogni imbracatura è contrassegnata in modo permanente con un numero di serie, la dimensione della catena, il grado, la lunghezza esatta dell’imbracatura e il limite di carico di lavoro (WLL) per garantire la completa tracciabilità del prodotto. Caratteristiche principali

• Configurazione a quattro bracci (Q) per un sollevamento bilanciato a quattro punti
• Assemblaggio con maglie principali quadrate oblunghe (O) nella parte superiore
• Ganci da fonderia di grado 100 (F) nella parte inferiore con ampie aperture della gola per punti di aggancio di grandi dimensioni
• Realizzata con catena e componenti in acciaio legato di grado 100, temprato e rinvenuto
• WLL superiore di circa il 25% rispetto al grado 80 a parità di dimensione della catena
• Identificata in modo permanente con numero di serie, dimensioni della catena, grado, lunghezza esatta dell’imbracatura e WLL per la tracciabilità

Codice di configurazione del prodotto

• Q = A quattro bracci
• O = Assemblaggio del maglio oblungo a quattro bracci
• F = Gancio da fonderia

Identificazione del prodotto

• Numero di serie individuale
• Dimensione della catena
• Grado della catena
• Lunghezza esatta dell’imbracatura
• Carico massimo di lavoro (WLL)

Norme e qualità Prodotto in conformità alle norme EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077 per i gruppi di imbracature a catena di sollevamento di Grado 100. Fattore di sicurezza: 4:1. Ogni imbracatura viene sottoposta a prove di carico, ispezione visiva, verifica dimensionale e controllo della compatibilità dei componenti prima della spedizione. La catena è conforme ai requisiti di resistenza alla fatica della norma EN 818 e resiste a 20.000 cicli di carico a 1,5 volte il carico massimo di lavoro (WLL). Ogni imbracatura viene fornita con un numero di serie individuale, un’etichetta identificativa, una certificazione scritta e una documentazione completa di tracciabilità. Applicazioni Adatta per il sollevamento aereo, il sollevamento multipunto, la movimentazione di macchinari pesanti, il montaggio di strutture in acciaio, le operazioni di fonderia, l’installazione di elementi prefabbricati in calcestruzzo, il sollevamento offshore e le operazioni di movimentazione industriale dei materiali. Manutenzione Prima di ogni utilizzo, ispezionare la catena per verificare la presenza di allungamenti, usura eccessiva, crepe, corrosione, deformazioni dei ganci di fonderia, maglie di testa o di collegamento danneggiate e etichette di identificazione mancanti. Rimuovere l’imbracatura dal servizio se i difetti superano i criteri di ispezione applicabili. Tabella dei parametri - Metro (valori in tonnellate) Cod. articolo | Diametro (mm) | 1 braccio | 2 bracci (0°<α<45°) | 2 bracci (45°<α<60°) | 3 e 4 bracci (0°<α<45°) | 3 e 4 bracci (45°<α<60°) | Imbracatura continua TPL81841004 | 4 mm | 0,63 | 0,88 | 0,63 | 1,32 | 0,94 | 1 TPL81841005 | 5 mm | 1,00 | 1,40 | 1,00 | 2,10 | 1,50 | 1,60 TPL81841006 | 6 mm | 1,40 | 1,96 | 1,40 | 2,94 | 2,10 | 2,24 TPL81841007 | 7 mm | 1,90 | 2,66 | 1,90 | 3,99 | 2,85 | 3,04 TPL81841008 | 8 mm | 2,50 | 3,50 | 2,50 | 5,25 | 3,75 | 4,00 TPL818410010 | 10 mm | 4,00 | 5,60 | 4,00 | 8,40 | 6,00 | 6,40 TPL818410013 | 13 mm | 6,70 | 9,38 | 6,70 | 14,07 | 10,05 | 10,72 TPL818410016 | 16 mm | 10,30 | 14,40 | 10,30 | 21,60 | 15,40 | 16,40 TPL818410018 | 18 mm | 12,50 | 17,50 | 12,50 | 26,20 | 18,75 | 20,00 TPL818410019 | 19 mm | 14,00 | 19,60 | 14,00 | 29,40 | 21,00 | 22,40 TPL818410020 | 20 mm | 16,00 | 22,40 | 16,00 | 33,60 | 24,00 | 25,60 TPL818410022 | 22 mm | 19,40 | 27,10 | 19,40 | 40,70 | 29,10 | 31,00 TPL818410026 | 26 mm | 26,50 | 37,10 | 26,50 | 55,60 | 39,70 | 42,40 TPL818410028 | 28 mm | 30,50 | 42,70 | 30,50 | 64,00 | 45,70 | 48,80 TPL818410030 | 30 mm | 35,50 | 49,70 | 35,50 | 74,50 | 53,20 | 56,80 TPL818410032 | 32 mm | 40,00 | 56,00 | 40,00 | 84,00 | 60,60 | 64,00 TPL818410036 | 36 mm | 50,00 | 70,00 | 50,00 | 105,00 | 75,00 | 80,00 TPL818410038 | 38 mm | 56,50 | 78,40 | 56,50 | 118,60 | 84,70 | 90,40 TPL818410040 | 40 mm | 62,50 | 87,50 | 62,50 | 131,20 | 93,70 | 100,00 TPL818410045 | 45 mm | 81,00 | 113,40 | 81,00 | 170,10 | 121,50 | 130,00 TPL818410050 | 50 mm | 98,00 | 137,20 | 98,00 | 205,80 | 147,00 | 157,00 Tabella dei piedi (valori in libbre) Codice articolo | Diametro (pollici) | 1 gamba (90°) | 2 gambe (0°<α<45°) | 2 gambe (45°<α<60°) | 3 e 4 gambe (0°<α<45°) | 3 e 4 gambe (45°<α<60°) | Imbracatura continua TPL81841004 | 5/32" | 2.205 | 2.205 | 2.205 | 2.205 | 2.205 | 2.205 TPL81841005 | 3/16" | 2.205 | 2.205 | 2.205 | 2.205 | 4.409 | 4.409 TPL81841006 | 1/4" | 2.205 | 4.409 | 2.205 | 6.614 | 4.409 | 4.409 TPL81841007 | 9/32" | 4.409 | 6.614 | 4.409 | 8.819 | 6.614 | 6.614 TPL81841008 | 5/16" | 6.614 | 8.819 | 6.614 | 11.023 | 8.819 | 8.819 TPL81841010 | 3/8" | 8.819 | 13.228 | 8.819 | 17.637 | 13.228 | 13.228 TPL81841013 | 1/2" | 15.432 | 19.842 | 15.432 | 30.865 | 22.046 | 24.251 TPL81841016 | 5/8" | 22.046 | 30.865 | 22.046 | 48.502 | 33.069 | 35.274 TPL81841018 | 3/4" | 28.660 | 39.683 | 28.660 | 57.320 | 41.888 | 44.092 TPL81841019 | 3/4" | 30.865 | 44.092 | 30.865 | 63.934 | 46.297 | 48.502 TPL81841020 | 13/16" | 35.274 | 48.502 | 35.274 | 74.957 | 52.911 | 57.320 TPL81841022 | 7/8" | 41.888 | 59.525 | 41.888 | 90.390 | 63.934 | 68.343 TPL81841026 | 1" | 59.525 | 81.571 | 59.525 | 123.459 | 88.185 | 92.594 TPL81841028 | 1-1/8" | 68.343 | 94.798 | 68.343 | 141.096 | 101.412 | 108.026 TPL81841030 | 1-3/16" | 79.366 | 110.231 | 79.366 | 165.347 | 116.845 | 125.664 TPL81841032 | 1-1/4" | 88.185 | 123.459 | 88.185 | 185.188 | 134.482 | 141.096 TPL81841036 | 1-3/8" | 110.231 | 154.323 | 110.231 | 231.485 | 165.347 | 176.370 TPL81841038 | 1-1/2" | 125.664 | 171.960 | 125.664 | 262.350 | 187.393 | 198.416 TPL81841040 | 1-9/16" | 138.891 | 194.007 | 138.891 | 288.806 | 207.234 | 220.462 TPL81841045 | 1-3/4" | 178.574 | 249.122 | 178.574 | 374.786 | 268.964 | 286.601 TPL81841050 | 2" | 216.053 | 302.033 | 216.053 | 454.152 | 324.079 | 346.126 Caratteristiche / Specifiche tecniche

• Marca: TOPONE CHAIN
• Denominazione commerciale (modello): Imbracatura a catena QOF Grado 100
• Materiale: Catena e componenti in acciaio legato Grado 100 temprato e rinvenuto
• Raccordo superiore: Assieme di maglie master quadrate oblunghe (quad link)
• Raccordi inferiori: Quattro ganci da fonderia di Grado 100 (ampia apertura della gola)
• Tracciabilità: Numero di serie individuale, targhetta di identificazione, certificazione scritta, documentazione completa di tracciabilità
• Fattore di sicurezza: 4:1
• Prove: Test di prova, ispezione visiva, verifica dimensionale; conforme alla norma EN 818 sulla fatica (20.000 cicli a 1,5×WLL)
• Norme: EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077
• Quantità minima ordinabile (MOQ): 100 set
• Imballaggio: Cartone + pallet in acciaio
• Applicazioni: Sollevamento aereo, sollevamento multipunto, movimentazione di macchinari pesanti, montaggio di strutture in acciaio, operazioni di fonderia, installazione di elementi prefabbricati in calcestruzzo, sollevamento offshore, movimentazione industriale di materiali
