Braca di sollevamento a catena Grade 80 QOSL

2 tirantiin acciaioin lega di acciaio

Panoramica del prodotto

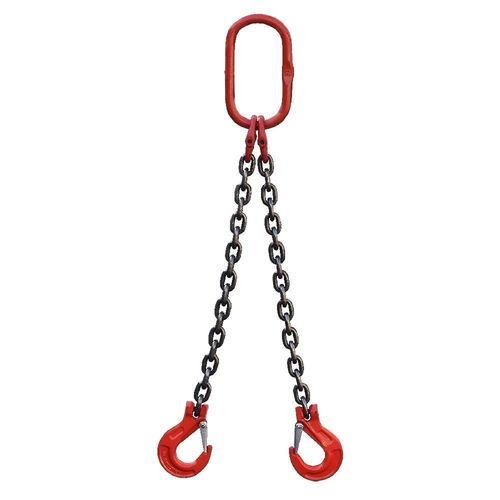

L'imbracatura a catena Grade 80 DOS è un'assieme di sollevamento a doppia gamba realizzato con catena e componenti in acciaio legato Grade 80 temprato e rinvenuto. L'imbracatura è dotata di un anello maestro oblongo in alto per il collegamento alla gru e di due ganci per imbracatura con chiusura di sicurezza in basso per il fissaggio del carico. La configurazione a doppia gamba migliora la distribuzione del carico e la stabilità durante le operazioni di sollevamento industriale, movimentazione macchinari e montaggio strutturale.

Identificazione

• Numero di serie individuale
• Dimensione della catena
• Grado della catena
• Lunghezza esatta dell'imbracatura
• Limite di carico di lavoro (WLL)

Codice di configurazione prodotto

• D = Doppia gamba
• O = Anello maestro oblongo
• S = Gancio per imbracatura con chiusura

Produzione su misura

• Lunghezze imbracatura personalizzate
• Configurazioni gancio speciali
• Opzioni anello maestro
• Marcatura identificativa
• Requisiti WLL specifici
• Assiemi di sollevamento speciali su richiesta

Norme e informazioni di fornitura

• Nome: Imbracatura a catena Grade 80 DOS – doppia gamba con anello maestro oblongo (superiore) e ganci con chiusura a scatto (inferiore)
• MOQ: 100 set
• Imballo: Cartone + pallet in acciaio
• Norme di fabbricazione: Catena e componenti in acciaio legato Grade 80 temprato e rinvenuto conformi a EN 818-2, EN 1677-1/2/4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077 (se applicabile)
• Prove: Fattore di progetto 4:1. Ogni imbracatura è sottoposta a prova di carico, ispezione visiva, verifica dimensionale e controllo di compatibilità dei componenti. La catena soddisfa i requisiti di fatica EN 818 (20.000 cicli a 1,5×WLL). Ogni imbracatura è fornita con targhetta identificativa, certificato scritto e registri di tracciabilità completi.
• Applicazioni: Sollevamento in elevazione, sollevamento a due punti, movimentazione macchinari, montaggio acciaio strutturale, installazione impianti, movimentazione prefabbricati, manutenzione mineraria e movimentazione industriale dei materiali.
• Manutenzione: Ispezionare prima di ogni uso per allungamento, usura, cricche, corrosione, deformazione dei ganci, funzionamento della chiusura, anelli maestri o giunti danneggiati e targhette identificative. Rimuovere dal servizio se i difetti superano i criteri di ispezione.

Parametri - Tabella metrica (valori WLL in tonnellate metriche)
Diametro (mm) | 1 gamba (t) | 2 gambe 0°–45° (t) | 2 gambe 45°–60° (t) | 3 & 4 gambe 0°–45° (t) | 3 & 4 gambe 45°–60° (t) | Imbracatura continua (t)
4 | 0.5 | 0.71 | 0.5 | 1.06 | 0.75 | 0.8
5 | 0.8 | 1.12 | 0.8 | 1.6 | 1.18 | 1.24
6 | 1.12 | 1.6 | 1.12 | 2.36 | 1.7 | 1.8
7 | 1.5 | 2.12 | 1.5 | 3.15 | 2.24 | 2.5
8 | 2 | 2.8 | 2 | 4.25 | 3 | 3.15
10 | 3.15 | 4.25 | 3.15 | 6.7 | 4.75 | 5
13 | 5.3 | 7.5 | 5.3 | 11.2 | 8 | 8.5
16 | 8 | 11.2 | 8 | 17 | 11.8 | 12.5
18 | 10 | 14 | 10 | 21 | 15 | 16
19 | 11.2 | 16 | 11.2 | 23.5 | 16.8 | 17.9
20 | 12.5 | 17 | 12.5 | 26.2 | 18.7 | 20
22 | 15 | 21.2 | 15 | 31.5 | 22.5 | 24
26 | 21.2 | 30 | 21.2 | 44.5 | 31.8 | 33.9
28 | 25 | 33.5 | 25 | 52.5 | 37.5 | 40
30 | 28 | 39.2 | 28 | 58.8 | 42 | 44.8
32 | 31.5 | 45 | 31.5 | 66.1 | 47.2 | 50.4
36 | 40 | 56 | 40 | 84 | 60 | 64
38 | 45 | 63 | 45 | 94.5 | 67.5 | 72
40 | 50 | 70 | 50 | 105 | 75 | 80
45 | 63 | 88.2 | 63 | 132.3 | 94.5 | 100.8
50 | 78.5 | 109.9 | 78.5 | 164.8 | 117.7 | 125.6

Note
Tutti i valori sono espressi in tonnellate metriche e rappresentano il massimo Limite di Carico di Lavoro (WLL). Il fattore di progetto è 4:1. La WLL varia in funzione della configurazione dell'imbracatura e dell'angolo di sollevamento. I valori per imbracatura continua si riferiscono alla configurazione ad anello continuo della catena.

Specifiche tecniche

• Modello / Serie: DOS
• Materiale: Catena in acciaio legato Grade 80 temprato e rinvenuto e accessori Grade 80 abbinati
• Configurazione: Doppia gamba con anello maestro oblongo in alto e ganci con chiusura in basso
• Identificazione: Ogni imbracatura marcata con numero di serie individuale, dimensione e grado della catena, lunghezza esatta e WLL
• Fattore di progetto: 4:1
• Certificazione: Fornita con certificato scritto e tracciabilità completa; testata e ispezionata
• Norme applicabili: EN 818-2, EN 1677-1/2/4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077 (se applicabile)
• MOQ: 100 set
• Imballo: Cartone + pallet in acciaio
• Applicazioni tipiche: Sollevamento in quota, movimentazione macchinari, montaggio strutture in acciaio, installazione impianti, movimentazione prefabbricati, manutenzione mineraria, movimentazione industriale dei materiali
