Braca di sollevamento a catena Grade 100 DOSL

2 tirantiin acciaioin lega

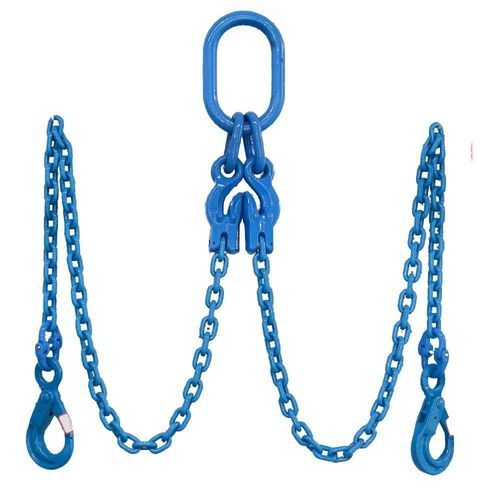

Descrizione L'imbracatura a catena DOSL di Grado 100 è un sistema di sollevamento a doppia branca realizzato con catena e componenti in acciaio legato di Grado 100, sottoposti a tempra e rinvenimento. La imbracatura è dotata di un anello di testa oblungo di grado 100 nella parte superiore e di due ganci autobloccanti di grado 100 nella parte inferiore, garantendo un fissaggio sicuro del carico in due punti e una maggiore sicurezza durante il sollevamento. Rispetto alle imbracature di grado 80, il design di grado 100 offre un limite di carico di lavoro superiore di circa il 25% a parità di dimensione della catena. Ogni imbracatura è contrassegnata in modo permanente con un numero di serie, la dimensione della catena, il grado, la lunghezza esatta dell’imbracatura e il limite di carico di lavoro per garantire la completa tracciabilità del prodotto. Introduzione L’imbracatura a catena DOSL di grado 100 è adatta per applicazioni di sollevamento pesante che richiedono un fissaggio sicuro del carico a due punti e una maggiore sicurezza operativa. I ganci autobloccanti si chiudono e si bloccano automaticamente quando il carico viene agganciato, riducendo il rischio di sganciamento accidentale. La configurazione a doppia bracciera distribuisce uniformemente le forze di sollevamento tra i due punti di sollevamento, migliorando la stabilità del carico. Codice di configurazione del prodotto

• D = Doppia branca
• O = Anello di giunzione oblungo
• SL = Gancio autobloccante

Identificazione del prodotto

• Numero di serie individuale
• Dimensioni della catena
• Grado della catena
• Lunghezza esatta dell’imbracatura
• Carico massimo di lavoro (WLL)

Standard e produzione

• Nome: Imbracatura a catena DOSL di grado 100 – a doppio braccio con anello principale oblungo nella parte superiore e due ganci autobloccanti nella parte inferiore
• Quantità minima ordinabile (MOQ): 100 set
• Imballaggio: cartone + pallet in acciaio
• Norme di produzione: Realizzata con catena e componenti in acciaio legato di grado 100, temprato e rinvenuto, in conformità alle norme EN 818-2, EN 1677-1, EN 1677-3, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077 relativi alle imbracature a catena di sollevamento di grado 100.
• Norme di collaudo: fattore di sicurezza minimo 4:1. Ogni imbracatura viene sottoposta a prova di carico, ispezionata visivamente, verificata dimensionalmente e controllata per la compatibilità dei componenti prima della spedizione. La catena è conforme ai requisiti di resistenza alla fatica della norma EN 818 ed è progettata per resistere a 20.000 cicli di carico pari a 1,5 volte il carico massimo di lavoro (WLL). Ogni imbracatura viene fornita con un numero di serie individuale, un'etichetta identificativa, una certificazione scritta e i registri di tracciabilità.
• Norme applicative: Adatta per il sollevamento aereo, il sollevamento a due punti, la movimentazione di macchinari pesanti, il montaggio di strutture in acciaio, l'installazione di attrezzature, il sollevamento offshore, la manutenzione mineraria e le operazioni di movimentazione di materiali industriali.
• Norme di manutenzione: Ispezionare prima di ogni utilizzo per verificare l’allungamento della catena, l’usura eccessiva, la presenza di crepe, corrosione, il corretto funzionamento del gancio autobloccante, eventuali deformazioni, maglie principali o di collegamento danneggiate e l’eventuale mancanza di etichette identificative. Ritirare dal servizio se i difetti superano i criteri di ispezione.

Tabella delle misure Codice articolo | Diametro della catena di sollevamento (mm) | 1 braccio (ton) | 2 bracci 0°<α<45° (ton) | 2 bracci 45°<α<60° (ton) | 3 e 4 bracci 0°<α<45° (ton) | 3 e 4 bracci 45°<α<60° (ton) | Imbracatura continua (ton) TPL81841004 | 4 | 0,63 | 0,88 | 0,63 | 1,32 | 0,94 | 1 TPL81841005 | 5 | 1 | 1,4 | 1 | 2,1 | 1,5 | 1,6 TPL81841006 | 6 | 1,4 | 1,96 | 1,4 | 2,94 | 2,1 | 2,24 TPL81841007 | 7 | 1,9 | 2,66 | 1,9 | 3,99 | 2,85 | 3,04 TPL81841008 | 8 | 2,5 | 3,5 | 2,5 | 5,25 | 3,75 | 4 TPL818410010 | 10 | 4 | 5,6 | 4 | 8,4 | 6 | 6,4 TPL818410013 | 13 | 6,7 | 9,38 | 6,7 | 14,07 | 10,05 | 10,72 TPL818410016 | 16 | 10,3 | 14,4 | 10,3 | 21,6 | 15,4 | 16,4 TPL818410018 | 18 | 12,5 | 17,5 | 12,5 | 26,2 | 18,75 | 20 TPL818410019 | 19 | 14 | 19,6 | 14 | 29,4 | 21 | 22,4 TPL818410020 | 20 | 16 | 22,4 | 16 | 33,6 | 24 | 25,6 TPL818410022 | 22 | 19,4 | 27,1 | 19,4 | 40,7 | 29,1 | 31 TPL818410026 | 26 | 26,5 | 37,1 | 26,5 | 55,6 | 39,7 | 42,4 TPL818410028 | 28 | 30,5 | 42,7 | 30,5 | 64 | 45,7 | 48,8 TPL818410030 | 30 | 35,5 | 49,7 | 35,5 | 74,5 | 53,2 | 56,8 TPL818410032 | 32 | 40 | 56 | 40 | 84 | 60,6 | 64 TPL818410036 | 36 | 50 | 70 | 50 | 105 | 75 | 80 TPL818410038 | 38 | 56,5 | 78,4 | 56,5 | 118,6 | 84,7 | 90,4 TPL818410040 | 40 | 62,5 | 87,5 | 62,5 | 131,2 | 93,7 | 100 TPL818410045 | 45 | 81 | 113,4 | 81 | 170,1 | 121,5 | 129,6 TPL818410050 | 50 | 98 | 137,2 | 98 | 205,8 | 147 | 156,8 Tabella dei piedi Codice articolo | Dimensioni commerciali (pollici) | 1 gamba (90°) (libbre) | 2 gambe 0°<α<45° (libbre) | 2 gambe 45°<α<60° (libbre) | 3 e 4 gambe 0°<α<45° (libbre) | 3 e 4 gambe 45°<α<60° (libbre) | Imbracatura continua (libbre) TPL81841004 | 5/32" | 2.205 | 2.205 | 2.205 | 2.205 | 2.205 | 2.205 TPL81841005 | 3/16" | 2.205 | 2.205 | 2.205 | 4.409 | 4.409 | 4.409 TPL81841006 | 1/4" | 2.205 | 4.409 | 2.205 | 6.614 | 4.409 | 4.409 TPL81841007 | 9/32" | 4.409 | 6.614 | 4.409 | 8.819 | 6.614 | 6.614 TPL81841008 | 5/16" | 6.614 | 8.819 | 6.614 | 11.023 | 8.819 | 8.819 TPL81841010 | 3/8" | 8.819 | 13.228 | 8.819 | 17.637 | 13.228 | 13.228 TPL81841013 | 1/2" | 15.432 | 19.842 | 15.432 | 30.865 | 22.046 | 24.251 TPL81841016 | 5/8" | 22.046 | 30.865 | 22.046 | 48.502 | 33.069 | 35.274 TPL81841018 | 3/4" | 28.660 | 39.683 | 28.660 | 57.320 | 41.888 | 44.092 TPL81841019 | 3/4" | 30.865 | 44.092 | 30.865 | 63.934 | 46.297 | 48.502 TPL81841020 | 13/16" | 35.274 | 48.502 | 35.274 | 74.957 | 52.911 | 57.320 TPL81841022 | 7/8" | 41.888 | 59.525 | 41.888 | 90.390 | 63.934 | 68.343 TPL81841026 | 1" | 59.525 | 81.571 | 59.525 | 123.459 | 88.185 | 92.594 TPL81841028 | 1-1/8" | 68.343 | 94.798 | 68.343 | 141.096 | 101.412 | 108.026 TPL81841030 | 1-3/16" | 79.366 | 110.231 | 79.366 | 165.347 | 116.845 | 125.664 TPL81841032 | 1-1/4" | 88.185 | 123.459 | 88.185 | 185.188 | 134.482 | 141.096 TPL81841036 | 1-3/8" | 110.231 | 154.323 | 110.231 | 231.485 | 165.347 | 176.370 TPL81841038 | 1-1/2" | 125.664 | 171.960 | 125.664 | 262.350 | 187.393 | 198.416 TPL81841040 | 1-9/16" | 138.891 | 194.007 | 138.891 | 288.806 | 207.234 | 220.462 TPL81841045 | 1-3/4" | 178.574 | 249.122 | 178.574 | 374.786 | 268.964 | 286.601 TPL81841050 | 2" | 216.053 | 302.033 | 216.053 | 454.152 | 324.079 | 346.126 Note

• Ogni imbracatura è identificata in modo permanente e tracciabile tramite numero di serie, misura, classe, lunghezza esatta e carico massimo di lavoro (WLL).
• Fattore di sicurezza: 4:1. Testata e ispezionata prima della spedizione.

Caratteristiche / specifiche tecniche

• Tipo di prodotto: imbracatura a catena DOSL di grado 100 (a doppio braccio con maglia principale oblunga nella parte superiore e due ganci autobloccanti nella parte inferiore)
• Materiale: Catena in acciaio legato di grado 100 temprato e rinvenuto e componenti di grado 100
• Configurazione: a doppio braccio (DOSL)
• Identificazione: numero di serie permanente, misura della catena, grado della catena, lunghezza esatta dell’imbracatura, WLL
• Norme: EN 818-2, EN 1677-1, EN 1677-3, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077
• Fattore di sicurezza: 4:1
• Collaudi: Test di resistenza, ispezione visiva, verifica dimensionale; la catena è conforme ai requisiti di fatica della norma EN 818 (20.000 cicli a 1,5×WLL)
• Imballaggio: Cartone + pallet in acciaio
• Quantità minima ordinabile (MOQ): 100 set
