Braca di sollevamento a catena 100 DOF

2 tirantiin acciaioin lega

Introduzione

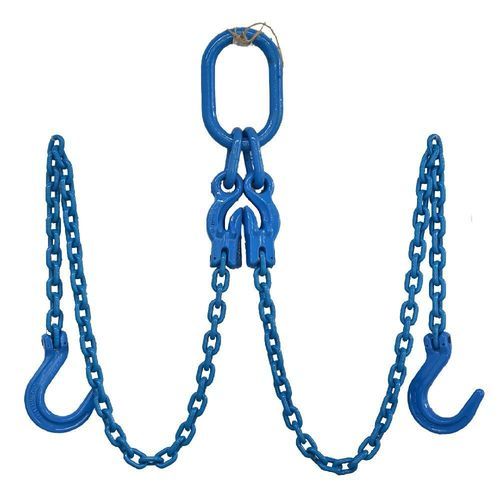

La imbracatura a catena Grade 100 DOF è un assemblaggio di sollevamento a doppia gamba realizzato con catena e componenti in acciaio legato Grade 100 tempra e rinvenuto. La imbracatura è dotata di un maglia maestra oblunga Grade 100 in alto e di due ganci di fonderia Grade 100 in basso, adatta per applicazioni di sollevamento pesante che richiedono ampie aperture di gancio e distribuzione equilibrata su due punti.

Vantaggi principali

• Circa il 25% in più di capacità di carico (WLL) rispetto al Grade 80 per la stessa dimensione della catena
• Mantiene un fattore di progetto di 4:1
• I ganci di fonderia presentano un'ampia apertura della gola per il collegamento a grandi orecchie di sollevamento, getti, strutture in acciaio e punti di attacco sovradimensionati
• La configurazione a doppia gamba migliora la stabilità del carico e distribuisce le forze di sollevamento tra due punti

Codice di configurazione prodotto

• D = Double Leg (doppia gamba)
• O = Oblong Master Link (maglia maestra oblunga)
• F = Foundry Hook (gancio di fonderia)

Identificazione del prodotto

• Numero di serie individuale
• Dimensione della catena
• Grado della catena
• Lunghezza esatta della imbracatura
• Capacità di carico (WLL)

Norme di fabbricazione
Realizzato con catena e componenti in acciaio legato Grade 100 temprato e rinvenuto in conformità a EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077 per gli assemblaggi di imbracature a catena Grade 100.

Norme di prova
Progettato con un fattore minimo di 4:1. Ogni imbracatura è sottoposta a prova di carico, ispezione visiva, verifica dimensionale e controllo di compatibilità dei componenti prima della spedizione. La catena soddisfa i requisiti di fatica EN 818 e resiste a 20.000 cicli di carico a 1,5 volte la WLL. Ogni imbracatura è fornita con numero di serie individuale, targhetta identificativa, certificazione scritta e registri completi di tracciabilità.

Ambiti di applicazione
Adatta per sollevamenti sospesi, sollevamenti a due punti, movimentazione di macchinari pesanti, montaggio di carpenteria metallica, operazioni di fonderia, installazione di elementi prefabbricati in calcestruzzo, installazione di impianti e movimentazione industriale.

Manutenzione
Ispezionare prima di ogni uso per allungamento della catena, usura eccessiva, crepe, corrosione, deformazione dei ganci di fonderia, maglie o componenti danneggiati e targhette mancanti. Rimuovere immediatamente l'imbracatura dal servizio se i difetti superano i criteri di ispezione applicabili.

Parametri (tabella)
Fattore di progetto | 4:1
Dim | 1-Gamba (90°) Fattore di carico:1 | 2-Gambe (60°) Fattore di carico:1.7 | 2-Gambe (45°) Fattore di carico:1.4 | 2-Gambe (30°) Fattore di carico:1 | 3&4-Gambe (60°) Fattore di carico:2.6 | 3&4-Gambe (45°) Fattore di carico:2.1 | 3&4-Gambe (30°) Fattore di carico:1.45
7/32" | 2,700 | 4,700 | 3,800 | 2,700 | 7,000 | 5,700 | 4,000
9/32" | 4,300 | 7,400 | 6,100 | 4,300 | 11,200 | 9,100 | 6,400
5/16" | 5,700 | 9,900 | 8,100 | 5,700 | 14,800 | 12,100 | 8,500
3/8" | 8,800 | 15,200 | 12,400 | 8,800 | 22,900 | 18,700 | 13,200
1/2" | 15,000 | 26,000 | 21,200 | 15,000 | 39,000 | 31,800 | 22,500
5/8" | 22,600 | 39,100 | 32,000 | 22,600 | 58,700 | 47,900 | 33,900
3/4" | 35,300 | 61,100 | 49,900 | 35,300 | 91,700 | 74,900 | 53,000
7/8" | 42,700 | 74,000 | 60,400 | 42,700 | 110,900 | 90,600 | 64,000
1" | 59,700 | 103,400 | 84,400 | 59,700 | 155,100 | 126,600 | 89,550
1-1/4" | 90,400 | 156,600 | 127,800 | 90,400 | 234,900 | 191,800 | 135,600

Caratteristiche / specifiche tecniche

• Nome: Grade 100 DOF Chain Sling
• Configurazione: Doppia gamba con maglia maestra oblunga in alto e due ganci di fonderia in basso
• Materiale: Catena e componenti in acciaio legato Grade 100 temprato e rinvenuto
• Fattore di progetto: 4:1
• Prove: Test di carico, ispezione visiva, verifica dimensionale; conforme ai requisiti di fatica EN 818 (20.000 cicli a 1,5× WLL)
• Identificazione: Numero di serie individuale, targhetta identificativa, certificazione scritta, registri di tracciabilità
• MOQ: 100 Sets
• Imballo: Cartone + pallet in acciaio
• Applicazioni: Sollevamento sospeso, sollevamento a due punti, movimentazione macchinari pesanti, montaggio strutture in acciaio, operazioni di fonderia, installazione prefabbricati, installazione attrezzature, movimentazione industriale
• Manutenzione: Ispezionare prima di ogni uso per allungamento, usura, crepe, corrosione, deformazione o componenti danneggiati; rimuovere dal servizio se i difetti superano i criteri
