Braca di sollevamento a catena 80 DOG

2 tirantiin acciaioin lega di acciaio

Panoramica del prodotto

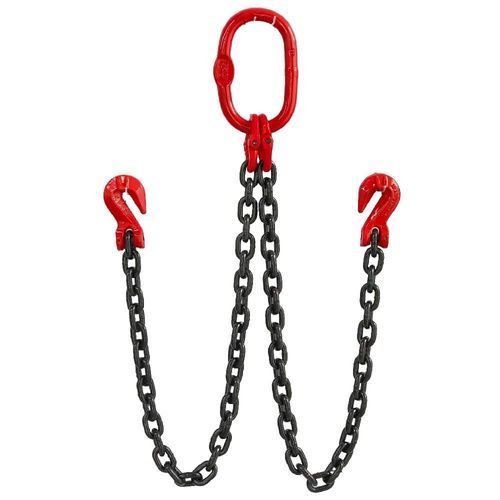

La braca a catena Grade 80 DOG è un'assemblaggio di sollevamento a doppia gamba realizzato con catena e componenti in acciaio legato Grade 80 tempra e rinvenuti. La braca è fornita con un anello maestro oblongo Grade 80 in alto e ganci grab Grade 80 in basso, permettendo una rapida regolazione della lunghezza della catena e un sollevamento bilanciato a due punti per applicazioni sospese. Ogni braca è identificata in modo permanente con un numero di serie, dimensione della catena, grado, lunghezza esatta della braca e carico di lavoro ammesso (WLL) per garantire la completa tracciabilità del prodotto.

Codice configurazione prodotto

• D = Doppia gamba
• O = Anello maestro oblongo
• G = Gancio Grab

Identificazione del prodotto

• Numero di serie individuale
• Dimensione della catena
• Grado della catena
• Lunghezza esatta della braca
• Working Load Limit (WLL)

Applicazioni tipiche

• Movimentazione di macchinari pesanti
• Sollevamento di strutture in acciaio
• Installazione di attrezzature
• Progetti di costruzione
• Manutenzione nel settore minerario
• Movimentazione industriale dei materiali

Parametri — tabella metri (valori WLL in tonnellate metriche)
Diametro della catena di sollevamento | 1 gamba (ton) | 2 gambe (0°–45° / 45°–60°) (ton) | 3 e 4 gambe (0°–45° / 45°–60°) (ton) | Braca continua (ton)
4 mm | 0.5 | 0.71 | 0.5 / 1.06 | 0.75 / 0.8
5 mm | 0.8 | 1.12 | 0.8 / 1.6 | 1.18 / 1.24
6 mm | 1.12 | 1.6 | 1.12 / 2.36 | 1.7 / 1.8
7 mm | 1.5 | 2.12 | 1.5 / 3.15 | 2.24 / 2.5
8 mm | 2 | 2.8 | 2 / 4.25 | 3 / 3.15
10 mm | 3.15 | 4.25 | 3.15 / 6.7 | 4.75 / 5
13 mm | 5.3 | 7.5 | 5.3 / 11.2 | 8 / 8.5
16 mm | 8 | 11.2 | 8 / 17 | 11.8 / 12.5
18 mm | 10 | 14 | 10 / 21 | 15 / 16
19 mm | 11.2 | 16 | 11.2 / 23.5 | 16.8 / 17.9
20 mm | 12.5 | 17 | 12.5 / 26.2 | 18.7 / 20
22 mm | 15 | 21.2 | 15 / 31.5 | 22.5 / 24
26 mm | 21.2 | 30 | 21.2 / 44.5 | 31.8 / 33.9
28 mm | 25 | 33.5 | 25 / 52.5 | 37.5 / 40
30 mm | 28 | 39.2 | 28 / 58.8 | 42 / 44.8
32 mm | 31.5 | 45 | 31.5 / 66.1 | 47.2 / 50.4
36 mm | 40 | 56 | 40 / 84 | 60 / 64
38 mm | 45 | 63 | 45 / 94.5 | 67.5 / 72
40 mm | 50 | 70 | 50 / 105 | 75 / 80
45 mm | 63 | 88.2 | 63 / 132.3 | 94.5 / 100.8
50 mm | 78.5 | 109.9 | 78.5 / 164.8 | 117.7 / 125.6

Parametri — tabella piedi (valori WLL in lb, fattore di progetto 4:1)
Design Factor | 1-gamba | 2-gambe (90° / 60° / 45° / 30°) | 3 e 4 gambe (60° / 45° / 30°)
7/32" | 2,100 / 3,600 / 3,000 / 2,100 | 5,500 / 4,400 / 3,200
9/32" | 3,500 / 6,100 / 4,900 / 3,500 | 9,100 / 7,400 / 5,200
5/16" | 4,500 / 7,800 / 6,400 / 4,500 | 11,700 / 9,500 / 6,800
3/8" | 7,100 / 12,300 / 10,000 / 7,100 | 18,400 / 15,100 / 10,600
1/2" | 12,000 / 20,800 / 17,000 / 12,000 | 31,200 / 25,500 / 18,000
5/8" | 18,100 / 31,300 / 25,600 / 18,100 | 47,000 / 38,400 / 27,100
3/4" | 28,300 / 49,000 / 40,000 / 28,300 | 73,500 / 60,000 / 42,400
7/8" | 34,200 / 59,200 / 48,400 / 34,200 | 88,900 / 72,500 / 51,300
1" | 47,700 / 82,600 / 67,400 / 47,700 | 123,900 / 101,200 / 71,500
1-1/4" | 72,300 / 125,200 / 102,200 / 72,300 | 187,800 / 153,400 / 108,500

Normative

• Norme di fabbricazione: Realizzato con catena e componenti in acciaio legato Grade 80 tempra e rinvenuti in conformità a EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077 per gli assemblaggi di brache a catena.
• Norme di prova: Fattore di progetto minimo 4:1. Ogni braca è sottoposta a prova di carico, ispezione visiva, verifica dimensionale e controllo di compatibilità dei componenti. La catena è conforme ai requisiti di fatica EN 818 e resiste a 20.000 cicli a 1,5 volte la WLL. Ogni braca è fornita con numero di serie individuale, targhetta identificativa, certificazione scritta e registri completi di tracciabilità.
• Norme di applicazione: Idonea per sollevamento sospeso, sollevamento a due punti, movimentazione di macchinari pesanti, montaggio di strutture in acciaio, installazione di attrezzature, cantieri edili, manutenzione mineraria e movimentazione industriale dei materiali.
• Manutenzione: Ispezionare prima di ogni utilizzo per allungamento della catena, usura, crepe, corrosione, usura o deformazione dei ganci grab, elementi principali o elementi di collegamento danneggiati e targhette identificative mancanti. Ritirare dal servizio se i difetti superano i criteri di ispezione.

Specifiche tecniche

• Modello: Grade 80 DOG Chain Sling
• Tipo di braca: Braca a catena a doppia gamba (DOG = Double Leg with Oblong Master Link on top and Grab Hooks on bottom)
• Materiale: Catena in acciaio legato Grade 80 temprata e rinvenuta e componenti Grade 80
• Fissaggio superiore: Anello maestro oblongo Grade 80
• Fissaggio inferiore: Ganci grab Grade 80 (consentono una rapida regolazione della lunghezza della catena)
• Identificazione: Numero di serie permanente, dimensione catena, grado catena, lunghezza esatta della braca e WLL sulla targhetta identificativa
• Fornitura: Fornito con certificazione scritta e registri completi di tracciabilità
• MOQ: 100 set
• Imballaggio: Cartone + pallet in acciaio
• Fattore di progetto: Minimo 4:1; provata e ispezionata visivamente prima della spedizione
• Applicazioni tipiche: Movimentazione di macchinari pesanti, sollevamento di strutture in acciaio, installazione di attrezzature, cantieri, manutenzione mineraria, movimentazione industriale dei materiali
