Scheda di interfaccia FGPA DNx-1553-553 series

EthernetindustrialeMIL-STD-1553

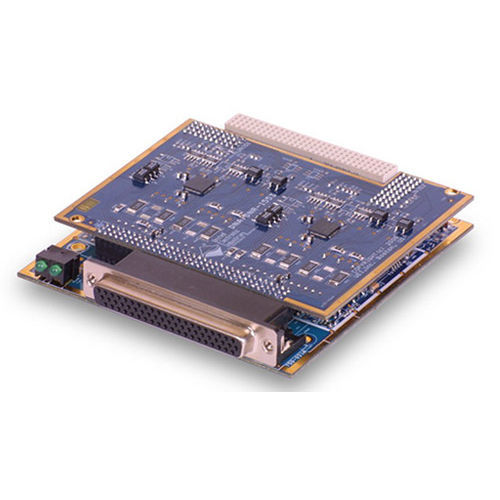

Scheda di interfaccia a doppio canale MIL-STD-1553 DNx-1553-553, DNA-1553-553, DNR-1553-553, DNF-1553-553 Caratteristiche 2 interfacce bus indipendenti, doppiamente ridondanti Modalità Bus Controller (BC), Remote Terminal (RT) o Bus Monitor (MT) Simulazione di RT multipli fino a 32 RT Supporta i formati 1553A, 1553B (compreso l'avviso 2) e 1553C Trasformatore o accoppiamento diretto convertitore da 1553 a Ethernet Il DNx-1553-553 è una scheda MIL-STD-1553 a due canali ad alte prestazioni che rappresenta un perfetto convertitore MIL-STD-1553-Ethernet. Ogni canale funziona in modo completamente indipendente e fornisce un'interfaccia MIL STD 1553 completa, doppia e ridondante. Ciascun canale può essere impostato come MIL STD 1553a, MIL STD 1553b, MIL STD 1553c, e l'interfaccia "b" implementa pienamente le specifiche 1 e 2. Ogni canale è accoppiato a un trasformatore, anche se l'accoppiamento diretto è disponibile come opzione. La maggior parte delle funzioni della scheda 1553 è implementata dall'FPGA di bordo. Ciò riduce notevolmente l'onere della CPU di Cube e garantisce che il DNx-1553-553 non interferisca con la funzionalità di altre schede di I/O installate. Ogni canale può essere configurato in modo indipendente come Bus Controller (BC), Remote Terminal (RT) o Bus Monitor (MT). Come controllore di bus, la scheda supporta tutti i trasferimenti standard BC-RT, RT-BC e RT-RT e la messaggistica Mode Code, One-shot e Broadcast. Il supporto del terminale remoto consente alla scheda di essere impostata su un singolo indirizzo RT o di emulare l'intero bus fino a 32 RT diversi. L'implementazione RT supporta il buffering dei messaggi singolo, doppio e circolare. La modalità Bus Monitoring (MT) consente di monitorare tutte le attività o di selezionarle in base all'indirizzo RT o al Mode Code.
