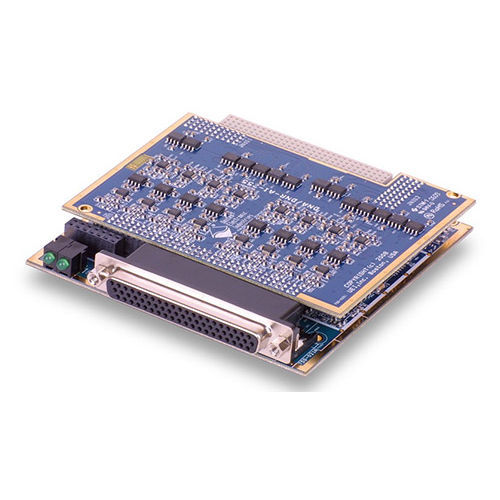

Modulo di interfaccia per resolver DNx-AI-255 series

interfaccia sincro/risolutore a 2 canali, 16 bit Caratteristiche 2 canali di ingresso/uscita risoluzione a 16 bit ingressi a 3 fili (Synchro) e 4 fili (Resolver) Uscita di riferimento per canale riferimento programmabile da 2 a 28 Vrms da 50 Hz a 4000 Hz uscita a 28 Vrms a 1,2 VA senza buffer esterno Completamente isolato (da canale a canale e da canale a telaio) La DNx-AI-255 è una scheda di ingresso e uscita sincro/risolutore a due canali. La scheda è adatta a un'ampia gamma di applicazioni di test, misura e controllo, nonché a uscite simulate per applicazioni di test e simulatori. La scheda può essere configurata come due ingressi, due uscite o un ingresso e un'uscita. La scheda dispone di 2 canali di ingresso per il monitoraggio di sincro a 3 fili o di resolver a 4 fili. I circuiti di alta precisione della scheda, combinati con il convertitore A/D indipendente a 16 bit di ciascun canale, consentono di ottenere precisioni di misura fino a ± 2,6 minuti d'arco. Gli ingressi possono essere letti a velocità fino a 800 rps, a seconda della frequenza di riferimento. Ogni canale fornisce il proprio riferimento programmabile con uscite programmabili in modo indipendente da 2 a 28 Vrms a frequenze da 50 a 4.000 Hz e fino a 1,2 VA. Il DNx-AI-255 offre anche due canali di uscita sincro o resolver, ideali per pilotare indicatori di assetto o come sorgente di test per un'ampia gamma di dispositivi di ingresso sincro o resolver. Le uscite accettano ciascuna un segnale di riferimento indipendente e offrono una risoluzione di uscita di 16 bit. Ogni canale è in grado di pilotare fino a 28 Vrms a 1,2 VA senza buffering esterno.
