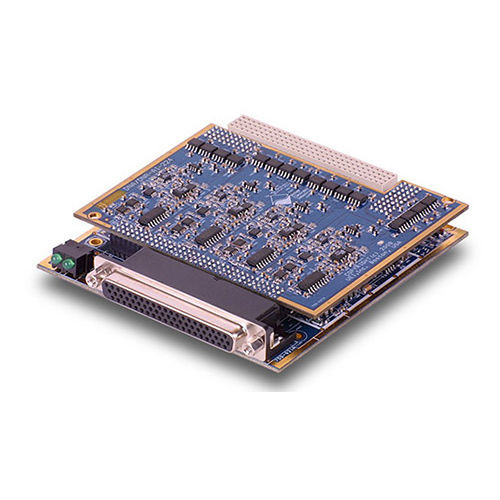

Scheda di ingressi analogica DNx-AI-224 series

4 canaliper ponti estensimetrici

Le DNx-AI-224 sono schede di ingresso estensimetriche a quattro canali ad alta velocità per i cubi di acquisizione e controllo dati e i rack I/O RACKtangle della UEI. Le schede offrono una combinazione ideale di alta velocità, precisione e flessibilità di connessione e sono adatte all'uso in un'ampia gamma di applicazioni. Gli ingressi analogici offrono una risoluzione di 18 bit con velocità di campionamento fino a 100 chilocampioni al secondo. Ogni canale è dotato di un convertitore A/D e tutti e quattro i canali vengono campionati simultaneamente. La combinazione della risoluzione a 18 bit con l'azzeramento automatico dell'offset e la calibrazione automatica del guadagno garantiscono misure estremamente precise. Ogni canale include anche un filtro anti-aliasing che viene configurato automaticamente per adattarsi alla frequenza di campionamento (*Per i dettagli, consultare la nota alla pagina seguente) Il DNx-AI-224 accetta ingressi da calibri e celle di carico a ponte intero, mezzo o quarto. Le resistenze di completamento del ponte sono integrate per l'uso con calibri da 120, 350 e 1000 ohm. Naturalmente è possibile misurare anche calibri a ponte intero di qualsiasi valore di resistenza. Ogni canale offre un'uscita di eccitazione indipendente, programmabile da 0 a ±10 Vdc, in 65535 passi. Le uscite di eccitazione possono pilotare fino a 50 mA ciascuna, consentendo di pilotare ponti da 1k a ±10 Vcc, ponti da 350 ohm a ±8,75 V e ponti da 120 ohm fino a ±3 Vcc. La scheda fornisce la calibrazione dello shunt di compressione e tensione con valori di calibrazione dello shunt selezionabili tra 10 k e 170 k ohm, in 256 passi. Sono previste anche connessioni per resistenze shunt esterne, fornite dall'utente.
