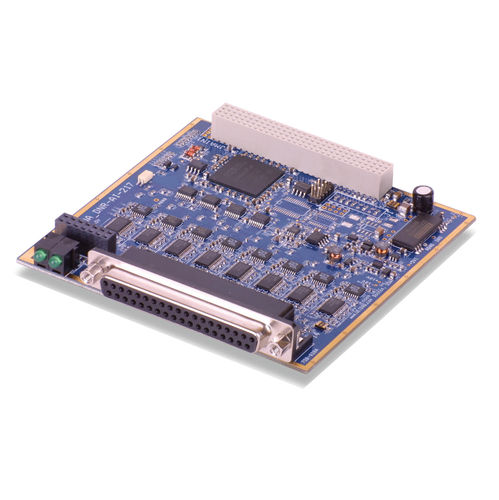

Scheda di acquisizione dati 16 ingressi analogici DNx-AI-217 series

analogica

scheda A/D a 16 canali, 24 bit con campionamento simultaneo ad alta velocità da 120 kS/s Caratteristiche 16 canali di ingresso analogici differenziali Campionamento simultaneo (un convertitore A/D per canale) frequenza di campionamento di 120 kHz per canale (scheda da 1600 kHz max) risoluzione a 24 bit "Rilevamento del cablaggio di ingresso "aperto Rilevamento dell'over-range in ingresso Guadagni - 1, 2, 4, 8, 16, 32 e 64 Pin compatibile con DNx-AI-207 Le schede DNA-AI-217 e DNR-AI-217 sono schede A/D a 16 canali a campionamento simultaneo compatibili rispettivamente con i popolari chassis Cube e RACKtangle della UEI. Le versioni DNA/DNR sono elettronicamente identiche e presentano una risoluzione di 24 bit con 7 intervalli di ingresso selezionabili via software. La DNx-AI-217 è compatibile con la popolare scheda DNx-AI-207 e offre un facile percorso di aggiornamento per chi desidera una maggiore risoluzione, frequenze di campionamento più elevate o ingressi a campionamento simultaneo. La configurazione A/D per canale consente di campionare simultaneamente i canali a velocità fino a 120 kS/s ciascuno (1600 kS/s max in aggregato sull'intera scheda). La configurazione A/D per canale elimina virtualmente i problemi di cross talk in ingresso e di tempo di assestamento dei canali, anche quando sono collegati a sorgenti di segnale ad alta impedenza. Il DNx-AI-217 è completamente isolato dal cubo/racktangle ed è protetto da sovratensioni fino a ±40 V (accensione o spegnimento). Gli ingressi passano in modalità ad alta impedenza quando viene tolta l'alimentazione, rendendo l'AI-217 ideale per l'uso in applicazioni di misura/controllo ridondanti. Il DNx-AI-217 fa parte della famosa serie Guardian dell'UEI, che offre alti livelli di diagnostica all'utente. La scheda AI-217 offre sia la funzionalità di rilevamento degli ingressi aperti sia la capacità di rilevare le condizioni di sovratensione in ingresso.
