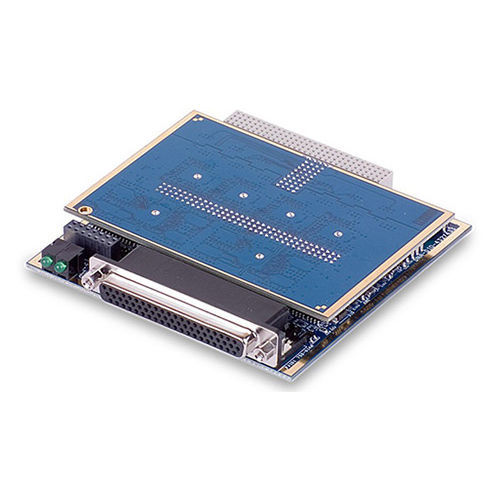

Scheda di uscita digitale DNx-DIO-433 series

di correnteprogrammabile

Le schede DNx-DIO-433 (serie Guardian) sono schede di uscita digitale a 32 canali. Ogni canale è configurato come sorgente di corrente e commuta tensioni comprese tra 3,3 e 36 VCC. Ogni canale è classificato per il funzionamento continuo a 600 mA con una caduta di tensione in uscita inferiore a 550 mV. Il DNx-DIO-433 è un'interfaccia di uscita digitale ideale per un'ampia gamma di applicazioni di acquisizione dati e controllo. Come parte della serie Guardian di UEI, il DNx-DIO-433 non solo controlla le uscite digitali, ma consente anche di monitorare la tensione e la corrente di uscita di ciascun canale. Ciò consente all'applicazione di rilevare e segnalare cortocircuiti e circuiti aperti, nonché altri comportamenti "sospetti". Il vantaggio di Guardian comprende anche la protezione da sovracorrente programmabile. L'utente può selezionare la corrente e la durata del sovraccarico (fino a 10 mS) necessarie prima che il canale venga spento. Ogni scheda offre un isolamento di 350 Vrms e una velocità di aggiornamento di 1 kHz. Ogni canale offre una funzionalità di "soft-start/stop" a modulazione di larghezza di impulso (PWM). Ciò consente di applicare/togliere gradualmente l'alimentazione, aumentando notevolmente l'affidabilità di dispositivi come le lampadine a incandescenza, dove gli shock termici riducono l'aspettativa di vita. Caratteristiche 32 uscite digitali uscite da 600 mA (sorgente di corrente) Ampio intervallo di uscita da 3,3 a 36 Vc.c velocità di aggiornamento massima di 1 kHz Diagnostica della serie Guardian Protezione da sovracorrente programmabile (da 50 mA a 1 A) Limiti di durata della sovracorrente programmabili L'avvio/arresto graduale basato su PWM riduce lo "shock" da corrente di spunto Monitoraggio della tensione e della corrente di uscita di ciascun canale per il rilevamento automatico di cortocircuiti/aperture e altri guasti del sistema
