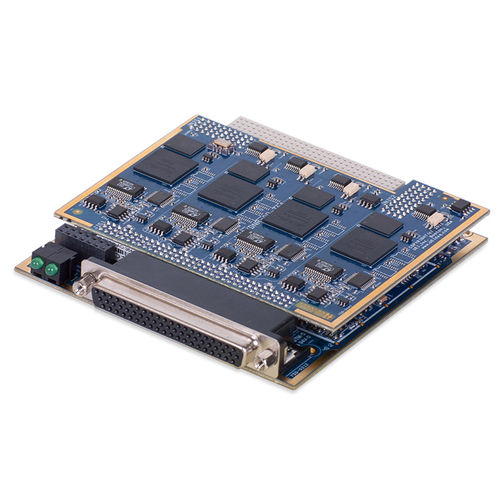

Generatore di funzione DNx-AO-364 series

di forme d'onda arbitrarieprogrammabileformato scheda

Le schede DNx-AO-364 sono generatori di funzioni a 4 canali e generatori di forme d'onda arbitrarie (AWFG) da utilizzare rispettivamente nei popolari chassis Cube/RACKtangle della UEI. Vengono fornite forme d'onda standard sinusoidali, quadre e triangolari fino a 150 kHz, oppure l'utente può creare una forma d'onda personalizzata sfruttando le capacità AWFG delle schede. L'uscita di ciascun canale può essere impostata indipendentemente dagli altri o può essere asservita a qualsiasi altro canale sfruttando la funzionalità di spostamento di fase programmabile. Il DNx-AO-364 offre un'elevata risoluzione sia nelle impostazioni di uscita in frequenza che in quelle di uscita in tensione. La frequenza di uscita può essere impostata da 1 mHz a 150 kHz con una risoluzione di 0,25 Hz e una precisione complessiva di ±1,0 Hz. Le tensioni di uscita possono essere impostate da 0 a 8,45 Vrms con risoluzione a 16 bit. L'offset DC di uscita può essere impostato tra ±12,0 Vcc, anch'esso con risoluzione a 16 bit. Si noti che la tensione di uscita totale selezionata, compresi la tensione di uscita e l'offset, non può superare ±12,0 Vc.c.. Le uscite possono essere abilitate o disabilitate sotto controllo software con impedenze di uscita rispettivamente di 150 kOhm. Caratteristiche generatore di funzioni a 4 canali/interfaccia WFG DNA-AO-364 per l'uso con lo chassis Cube I/O (versione DNR mostrata in foto) DNR-AO-364 per l'uso con lo chassis RACKtangle™ I/O 4 canali configurabili in modo indipendente Uscita sinusoidale, quadrata, triangolare o AWFG uscite da 1 mHz a 150kHz 0.risoluzione di uscita di 25 Hz Spostamenti di fase selezionabili via software tra i canali Slew/sweep di frequenza in tempo reale
