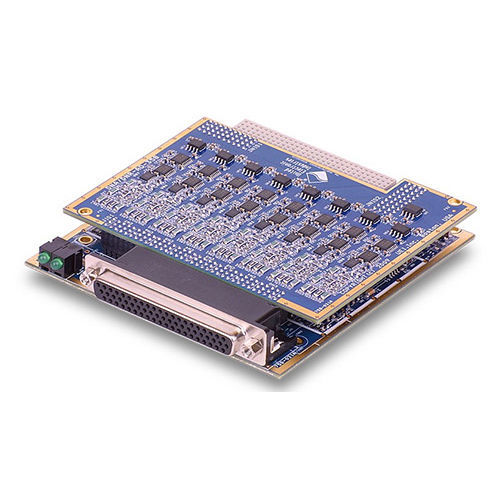

Scheda di uscita analogica DNx-AO-358-350 series

8 canaliper ponti estensimetrici

I DNx-AO-358 sono simulatori di estensimetri a 8 canali progettati per l'uso nei popolari telai Cube e RACKtangle della UEI. Le schede si basano su resistenze variabili reali e riproducono con precisione il comportamento degli estensimetri simulati. Le schede sono la soluzione ideale per le applicazioni di simulazione in cui un dispositivo di sistema a bordo si aspetta un estensimetro come ingresso. Le schede sono anche una soluzione eccellente per testare e diagnosticare gli errori in una varietà di sistemi basati sugli estensimetri. Le schede supportano la simulazione di estensimetri a ponte intero, mezzo e quarto e sono disponibili in una configurazione standard da 350 Ohm. Altri valori di resistenza sono disponibili su ordinazione speciale. La serie DNx-AO-358 è compatibile con le eccitazioni sia in corrente continua che in corrente alternata e offre una larghezza di banda in corrente alternata superiore a 250 kHz. Tutte le connessioni sono effettuate tramite un comodo connettore D a 62 pin che garantisce agli OEM di non avere problemi a reperire cavi o connettori di accoppiamento. Gli utenti possono anche collegare le schede DNx-AO-358 al nostro popolare pannello terminale a vite DNA-STP-62 tramite il cavo DNA-CBL-62. I cavi sono completamente schermati e sono disponibili nelle lunghezze di 2,5, 10 e 20 piedi. Caratteristiche scheda simulatore di estensimetri a 8 canali 8 estensimetri simulati Configurati come ponte intero, mezzo o quarto configurazione standard a 350 Ohm Eccitazione CA o CC larghezza di banda >250 kHz Ampio intervallo di eccitazione ±15 V Il convertitore A/D integrato monitora la tensione di eccitazione
