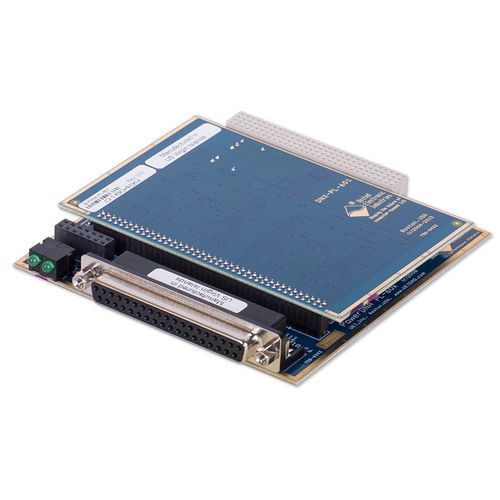

Il DNx-CT-601 è una scheda contatore/timer general-purpose (layer) che fornisce otto canali indipendenti a 32 bit, ciascuno dotato di protezione da sovratensione e optoisolamento. Eseguono il conteggio up/down in diverse modalità flessibili utilizzando i valori di un registro di carico e di due registri di confronto. Possono fungere da contatore di eventi, eseguire misure di ampiezza/periodo e funzionare in modalità quadrature-encode, dove l'utente imposta la direzione del conteggio. Per quanto riguarda le modalità di uscita, la scheda offre il funzionamento a 1 scatto e Universal PWM.
Caratteristiche
scheda contatore/timer/PWM a 8 canali, 32 bit
8 unità contatore/timer indipendenti
prescaler a 32 bit per canale
Contatore a periodi multipli con risultati accumulati
Funziona con basi temporali interne (66 MHz) o esterne (max 16,5 MHz)
fIFO di ingresso a 256 x 32 bit e FIFO di uscita a 256 x 32 bit su ciascun contatore
Rimozione di debouncing/glitch sugli ingressi di clock e gate esterni
8 modalità di conteggio
---
