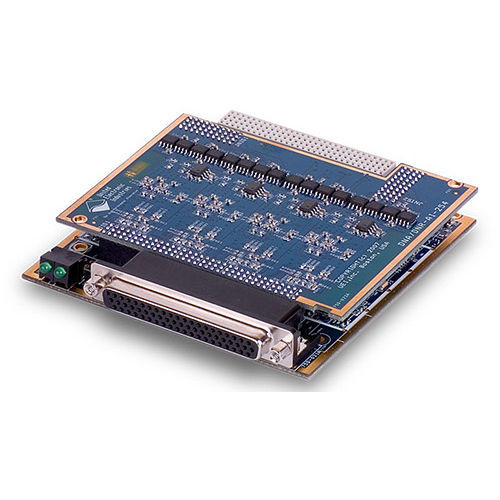

Scheda di ingressi 4 canali DNx-AI-254 series

per sensore di spostamento lineareprogrammabile

interfaccia LVDT/RVDT a 4 canali e 16 bit Caratteristiche 4 canali di ingresso LVDT/RVDT o uscite simulate risoluzione a 16 bit supporto per dispositivi a 4, 5 e 6 fili eccitazione programmabile da 2 a 6,7 Vrms per canale gamma di frequenza di eccitazione da 100 Hz a 5 kHz Corrente di eccitazione fino a 50 mA Completamente isolato (da canale a canale e da canale a telaio) La DNx-AI-254 è una scheda di simulazione di ingresso e uscita LVDT/RVDT a quattro canali per il potente chassis di acquisizione dati e controllo della UEI. Le schede sono ideali per un'ampia varietà di misure di movimento rotazionale e lineare in molti settori. Le schede offrono anche un'esclusiva capacità di uscita simulata LVDT/RVDT progettata per fornire stimoli nelle applicazioni di test e simulatori avionici. Ciascuno dei quattro canali della scheda può essere configurato come canale di ingresso con eccitazione o come uscita/simulatore. I 4 canali di ingresso sono compatibili con le configurazioni LVDT/RVDT a 4, 5 e 6 fili. I circuiti di alta precisione della scheda, combinati con i convertitori A/D indipendenti a 16 bit di ciascun canale, consentono un'accuratezza di misura complessiva migliore dello 0,1%. Gli ingressi possono essere letti con velocità fino a 500 letture al secondo, a seconda della frequenza di riferimento. Ogni canale fornisce un'uscita di eccitazione indipendente programmabile dall'utente da 2 a 6,7 Vrms a frequenze comprese tra 50 e 5.000 Hz. L'uscita di eccitazione è in grado di pilotare correnti fino a 50 mA, adatte a pilotare impedenze primarie fino a 90 ohm con eccitazioni fino a 6 Vrms.
