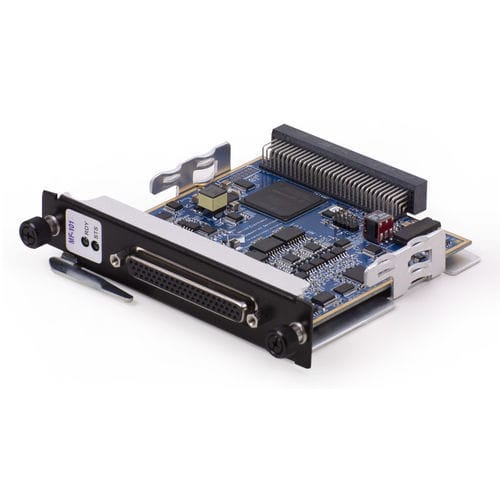

Scheda I/O digitale DNx-MF-101 series

analogicaTTLRS-232

Le schede DNA/DNR/DNF-MF-101 sono schede I/O analogiche e digitali multifunzione da utilizzare rispettivamente negli chassis I/O Cube/RACKtangle/FLATRACK di UEI. La scheda offre una potente combinazione di I/O che comprende 16 ingressi analogici single-ended/8 differenziali, 2 uscite analogiche, 20 bit di I/O digitale, una porta I2C e una porta RS-232/422/485. La scheda offre 8 intervalli A/D selezionabili via software da ±80 V a ±0,156 V con risoluzione a 18 bit. La gamma di ±80 volt rende il DNx-MF-101 una soluzione di misura ideale in una serie di applicazioni automobilistiche, aerospaziali e di generazione di energia, dove la gamma di ingresso massima di 10 volt di molti prodotti DAQ non può essere utilizzata senza un condizionamento esterno del segnale. Le configurazioni "alta tensione" e "bassa tensione" sono programmabili per canale. I guadagni programmabili, combinati con il convertitore A/D a 18 bit della scheda, forniscono una risoluzione a partire da 1,19 microvolt. Il DNx-MF-101 offre velocità di campionamento fino a 2000 campioni al secondo su ciascun canale (16 k/s in aggregato). Sono inoltre disponibili due uscite analogiche a 16 bit ±10 in tensione o corrente (ad es. 4-20 mA). La scheda offre 20 bit di ingresso/uscita digitale suddivisi in 16 bit di tensioni industriali, dove ciascun bit può essere impostato in modo indipendente come ingresso o uscita. Sono inoltre disponibili quattro bit di DIO a livello TTL (programmati come I/O in banchi di due). Gli ingressi e le uscite industriali hanno un'ampia gamma operativa da 3,3 V a 55 V CC. Gli ingressi industriali (non a livello logico) sono dotati di resistenze pull up/down programmabili che consentono agli ingressi di monitorare i contatti collegati a una tensione di alimentazione o a terra.
