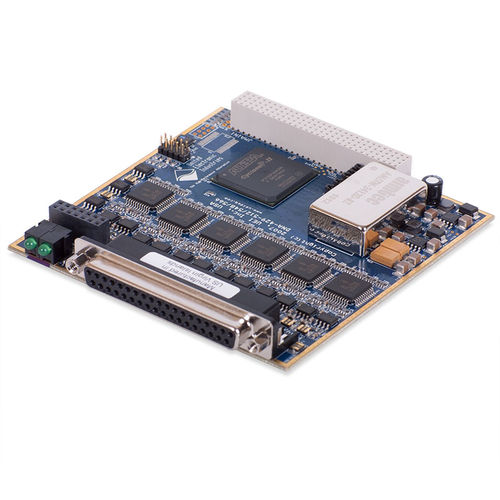

Scheda di interfaccia multivia DNx-429-566 series

ARINC 429

La DNx-429-566 è un'interfaccia di comunicazione ARINC-429 a 12 canali (6 TX, 6 RX). La scheda è pienamente conforme alle specifiche ARINC 429 e supporta il funzionamento ad alta velocità (100 kHz) e a bassa velocità (12,5 kHz). La velocità del canale è selezionabile via software in banchi di due canali. L'integrità dei dati, anche quando tutti i canali sono impostati in modalità ad alta velocità, è garantita dall'uso di FIFO da 256 parole su tutti i canali RX e TX. I canali di ricezione includono la possibilità di filtrare le etichette in modo da catturare solo i dati dei canali selezionati. Il filtro può essere impostato per inoltrare i dati da una a 255 etichette, oppure può essere disattivato in modo da acquisire tutti i dati, indipendentemente dalla fonte. L'utente può anche scegliere, etichetta per etichetta, se inoltrare tutti i dati o solo quelli modificati dall'ultima trasmissione. Ogni canale può essere impostato in modo da supportare anche il filtraggio della ricezione dei dati in base all'identificatore di origine/destinazione (bit 9 e 10). Le parole che corrispondono all'SDI desiderato vengono inoltrate, mentre quelle che non corrispondono vengono ignorate. Ogni parola ricevuta può essere marcata con la data e l'ora di ricezione (risoluzione di 10 µs). Gli errori di parità possono essere segnalati e i dati errati intrappolati a livello di scheda, oppure i canali RX possono essere configurati per dati con un bit di parità illegale.
