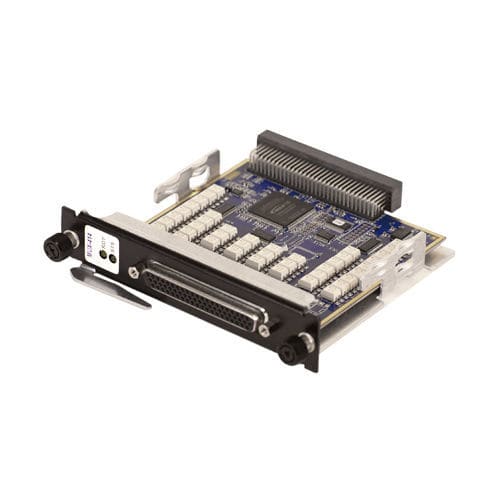

Multiplexer scheda DNx-MUX-414 series

Il DNR/DNF/DNA-MUX-414 fornisce 14 commutatori indipendenti uno a tre da utilizzare rispettivamente con gli chassis RACKtangle, FlatRACK e Cube di UEI. Le schede MUX-414 sono progettate per essere utilizzate in un'ampia varietà di applicazioni di commutazione e controllo digitale e, in particolare, per realizzare connessioni in applicazioni SIL. In una tipica applicazione SIL, ogni segnale del computer di volo può essere collegato all'addestratore vero e proprio, a un dispositivo simulato, a un terzo segnale di test o di errore o lasciato aperto per simulare la rottura di un filo o un'altra condizione di circuito aperto. Ciascun canale è in grado di commutare tensioni fino a ±48 VCC, forme d'onda CA con picchi inferiori a ±48 VCC o segnali sinusoidali fino a 34 Vrms. Ciascun canale è classificato per il funzionamento continuo a 1 A CC o CA con una resistenza di commutazione inferiore a 0,2 Ohm (tipica, esclusi i cavi esterni). Tutti i relè sono impostati di default su "aperto" all'accensione/ripristino. Sono supportate velocità di commutazione fino a 250 Hz e tutti i canali sono impostati di default sul funzionamento dei relè break-before-make. Ogni scheda offre un isolamento di 350 VCC tra i canali, nonché tra la scheda, il cubo e le altre schede di I/O installate. Tutte le connessioni sono effettuate tramite un comodo connettore D a 62 pin, per non avere problemi di cavi o connettori di accoppiamento. Gli utenti possono anche collegare le schede DNx-MUX-414 al nostro popolare pannello di terminali a vite DNA-STP-62 tramite i cavi DNA-CBL-62. I cavi sono completamente schermati e sono disponibili nelle lunghezze di 1, 3, 6, 10 e 20 piedi.
