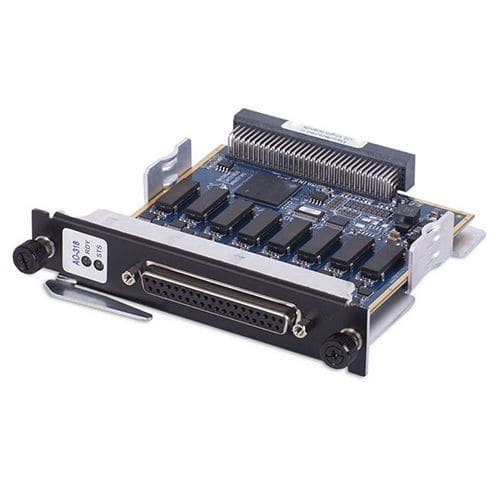

Scheda di uscita analogica DNx-AO-318 series

8 canalidi tensionedi corrente

Le DNx-AO-318 sono schede di uscita analogiche di tensione a 8 canali, completamente isolate e di alta precisione, compatibili con i popolari chassis I/O Cube, RACKtangle e FLATRACK di UEI. Le schede offrono una risoluzione completa di 16 bit e garantiscono la monotonicità nell'intero intervallo di temperature operative. Ogni canale DNx-AO-318 offre un campo di uscita di ±10 V ed è in grado di pilotare ±10 mA. Per le applicazioni che richiedono una corrente o una tensione di uscita più elevata, consultare le schede della serie DNx-AO-308-35x. Il DNx-AO-318 offre un'ampia diagnostica integrata. Un convertitore A/D integrato su ciascun canale consente all'utente di monitorare sia la tensione che la corrente di uscita. Un relè a stato solido su ciascuna uscita consente di scollegare il canale D/A dagli I/O di campo, in modo da completare un autotest completo della scheda senza pilotare i circuiti collegati alle uscite. Questo relè, in combinazione con il rilevamento della corrente e della tensione di uscita, può anche essere impostato per scollegare l'uscita D/A in caso di una condizione di guasto esterno, come un cortocircuito a terra o un'alimentazione CC. Tutti gli 8 canali possono essere configurati per essere aggiornati simultaneamente, oppure possono essere aggiornati uno alla volta durante la scrittura dei dati. Una FIFO a 1024 campioni consente a ciascun D/A di essere aggiornato a 10 kHz senza perdita di dati. Il doppio buffering delle uscite, combinato con l'uso di D/A a basso glitch, rende il DNx-AO-318 una soluzione ideale per la generazione di forme d'onda a bassa frequenza o per la fornitura di stimoli commutati altamente precisi.
