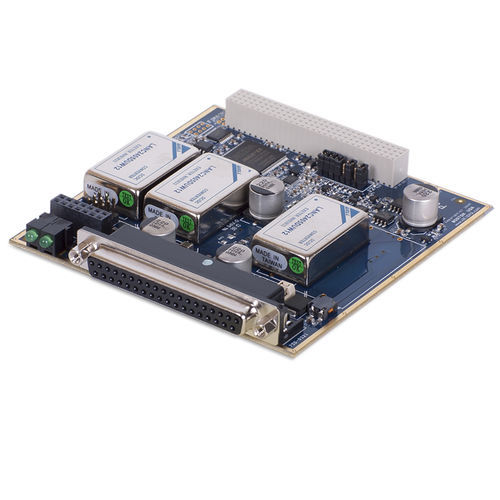

Scheda convertitore I/O DNx-PC-910 series

Il DNx-PC-910 fornisce l'alimentazione esterna a vari sensori e al condizionamento del segnale, se richiesto dall'applicazione. La serie 91x può essere utilizzata anche per fornire alimentazione alle varie schede di I/O della serie DNx che richiedono alimentazione esterna. La serie DNAversion è progettata per l'uso nello chassis "Cube" di UEI, mentre la serie DNR è destinata all'uso nei fattori di forma dello chassis RACKtangle. La serie DNx-PC-91x è completamente compatibile con le schede della serie DNx-PC-90x. Le schede DNx-PC-910, 911, 912 e 913 sono progettate per fornire tensioni di uscita rispettivamente di ±10 Vc.c., ±15 Vc.c., +24 Vc.c. e ±45 Vc.c. L'alimentazione di ingresso per le schede è fornita di default dal Cube interno o dal RACKtangle, ma è possibile utilizzare un alimentatore esterno* per alimentare le unità. Le unità sono progettate per rilevare automaticamente la presenza di un'alimentazione esterna e utilizzarla quando è disponibile. Le uscite possono essere attivate e disattivate sotto il controllo del software (l'impostazione predefinita èOn). Le schede forniscono una capacità di lettura della tensione di ingresso che consente all'applicazione di garantire livelli di tensione di ingresso accettabili. Tutti i collegamenti avvengono tramite un connettore femmina D a 37 pin. La piedinatura di questo connettore è identica a quella della precedente serie DNA-PC-90x, con l'eccezione che i pin designati come "NC" sulla serie 90x sono ora utilizzati come collegamenti all'alimentazione esterna.
