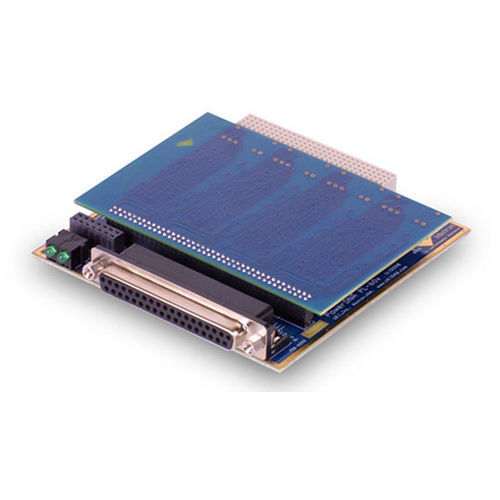

Scheda di interfaccia di comunicazione Ethernet DNx-SL-501 series

RS-232RS-485RS-422

Le DNx-SL-501 sono livelli di comunicazione seriale a 4 porte per i potenti chassis I/O Cube, RACKtangle e FLATRACK di UEI. Le schede offrono interfacce seriali completamente isolate, configurabili via software come RS-232 o RS-485. La DNx-SL-501 supporta una velocità di trasferimento fino a 2 Mbit/s in modalità RS-485 o fino a 256 Kb/s in modalità RS-232. Una versione speciale della scheda, designata come DNx-SL-501-804, supporta velocità di trasferimento fino a 4 Mbit/s. Le schede utilizzano un'emulazione UART 16550C su ogni porta (solo in modalità FIFO) e supportano modalità half-duplex e full-duplex su RS-485. Il DNx-SL-501 è compatibile con le reti RS-422 se utilizzato in modalità RS-485 Modalità RS-485. Il livello fornisce una terminazione TX e/o RX selezionabile via software a 200Ω per le comunicazioni RS-485. Il DNx-SL-501 è una soluzione ideale per il collegamento di dispositivi di acquisizione dati basati su seriale alla rete Ethernet, nonché per l'interfacciamento con un'ampia gamma di dispositivi basati su seriale e sistemi DAQ legacy. Oltre alle caratteristiche standard di I/O seriale, il DNx-SL-501 offre una serie di funzioni aggiuntive. Queste funzioni includono: Baud rate completamente personalizzabile, generato da PLL programmabile per canale, da 300baud a 2Mbaud Ritardo intercaratteriale programmabile (necessario per pilotare/simulare alcuni strumenti avionici) Ritardo inter-frame programmabile (utilizzato per programmare frame a velocità diverse) Ripetizione automatica dell'ultimo frame se non vengono inviati nuovi dati dall'host in tempo (necessario per mantenere il flag "inop" su molti dispositivi avionici) Parità Nessuno/Pari/Dispari/Spazio/Mark in modalità 8 bit e per simbolo programmabile in modalità 9 bit
