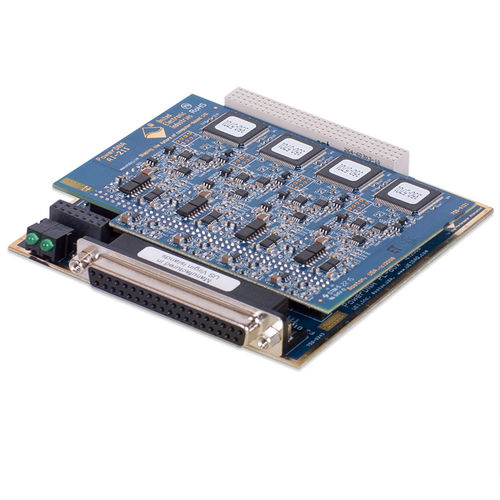

Scheda di ingressi digitale DNx-AI-211 series

analogicamultiviaper sensore di vibrazioni

La DNx-AI-211 è una scheda di misura delle vibrazioni a quattro canali ad alte prestazioni. La scheda è stata progettata specificamente per consentire il collegamento diretto ai sensori di vibrazione a 2 fili standard del settore (ad es. ICP e IEPE). Ogni canale è basato su un proprio convertitore A/D a 24 bit. Questa modalità A/D per canale consente di campionare tutti e quattro i canali contemporaneamente, permettendo di correlare facilmente i dati di vibrazione su canali diversi nel dominio del tempo. La scheda è in grado di campionare tutti e quattro i canali fino a un massimo di 125 kSPS (la velocità massima della scheda è di 500 kSPS). Utilizzando la potente interfaccia di trigger/sync dello chassis, è possibile configurare facilmente il campionamento simultaneo dei canali su più schede e persino su più chassis. I convertitori a 24 bit della scheda offrono una precisione eccezionale con un rapporto segnale/rumore (SNR) di 109 dB a 5 kHz e 97 dB alla frequenza di campionamento massima di 125 kSPS. I convertitori a 24 bit forniscono anche la gamma dinamica necessaria per monitorare tutti i segnali, da quelli più piccoli fino a uno shock a fondo scala, su un singolo intervallo di ingresso. Tuttavia, in quei pochi casi in cui è necessaria una risoluzione ancora più elevata per i segnali di livello estremamente basso, l'amplificatore di ingresso AI-211 offre 4 diverse gamme di ingresso da +25/-13 VDC a ±3,125VDC. Il filtraggio anti-aliasing è fornito da una combinazione di filtri FIR analogici e digitali. Il filtro digitale consente una combinazione di basso ripple in banda passante (±0,005 dB), falloff ripido e basso fondo di banda di arresto (-100 dB) non ottenibile con il semplice filtraggio analogico. La natura digitale del filtro garantisce inoltre che ogni filtro induca uno spostamento di fase identico, in modo che nessun jitter di fase intercanale indotto dal filtro abbia un impatto o corrompa l'analisi successiva.
