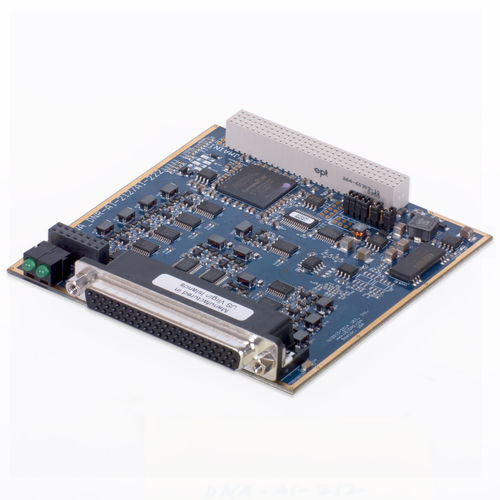

Scheda di ingressi analogica DNx-AI-212 series

multiviaper misurazione della temperaturaper termocoppia

Le DNx-AI-212 sono schede di ingresso per termocoppie a 12 canali, completamente isolate e con campionamento simultaneo, compatibili con i popolari telai Cube e RACKtangle di UEI. Le versioni DNA/DNR sono elettronicamente identiche. Il DNx-AI-212 dispone di un intervallo di ingresso di ±2,048 V e di convertitori a 24 bit. Al guadagno di 16 utilizzato per la maggior parte dei tipi di TC, l'AI-212 fornisce una risoluzione in ingresso di 7,6 nanovolt. Una configurazione A/D per canale consente il campionamento simultaneo a velocità fino a 1800 S/s ciascuno (21600 S/s in aggregato). La configurazione A/D per canale elimina virtualmente i problemi di cross talk in ingresso e di tempo di assestamento dei canali. Il DNx-AI-212 è un dispositivo ideale per la misura di termocoppie ad alta precisione, che offre errori di offset e di guadagno inferiori a 0,1°C su tutte le termocoppie standard (incluse J, K, T, S, E, R). Questa precisione, unita all'isolamento da canale a canale e da canale a telaio di 350 VDC/Vrms, rende la scheda una soluzione perfetta per la misura della temperatura industriale, anche quando si utilizzano termocoppie non isolate in ambienti ad alta tensione. Inoltre, la DNx-AI-212 è progettata per sfruttare il sensore di temperatura digitale ADT 7420, estremamente preciso, che fornisce una misura CJC dedicata. Il sensore CJC è montato esternamente sul pannello dei terminali a vite DNA-STP-AI-212 (incluso nell'acquisto). Il software in dotazione esegue la linearizzazione TC e la compensazione CJC necessarie e restituisce i dati in °C, K, °F o °R, se desiderato. È stato inoltre implementato un circuito di rilevamento della termocoppia aperta.
