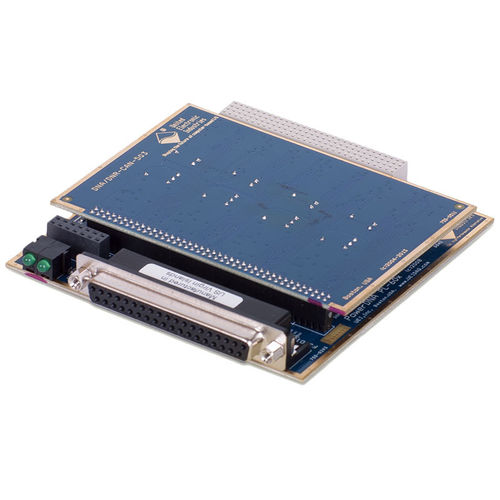

Il DNx-CAN-503 è un'interfaccia CAN ad alta velocità a 4 porte per i sistemi di automazione e controllo distribuiti PowerDNA. Questa scheda (layer) è progettata per la comunicazione con dispositivi CAN ad alta velocità fino a 1 Mb/s. DNx-CAN-503 utilizza il controller CAN Philips SJA1000 per funzionalità avanzate come le modalità di ascolto, di autoricezione (eco) e di filtraggio avanzato e nuovi ricetrasmettitori per il supporto della modalità sleep/wakeup.
Il software per la serie DNx-CAN-503 è fornito nella UEI Software Suite. Viene fornita un'API di alto livello di facile utilizzo per Linux e la maggior parte dei sistemi operativi in tempo reale, tra cui VxWorks, QNX, RTX, RT Linux e altri ancora. Gli utenti di Windows possono utilizzare UEIDAQ Framework, che fornisce un'API completa e facile da usare che supporta tutti i linguaggi di programmazione e le applicazioni Windows più diffuse, compresi LabVIEW e MATLAB. Il DNx-CAN-503 supporta ARINC-825.
Caratteristiche
4 porte CAN indipendenti
Velocità di trasferimento massima fino a 1Mbit/sec
orologio di base a 24 MHz
Impostazioni di bit rate completamente indipendenti per ogni porta
isolamento massimo di 250 V CC tra le porte, le porte e la circuiteria
Supporto per l'inserimento a caldo; rilevamento degli errori
Completamente compatibile con lo standard ISO 11898
Supporta ARINC-825
---
