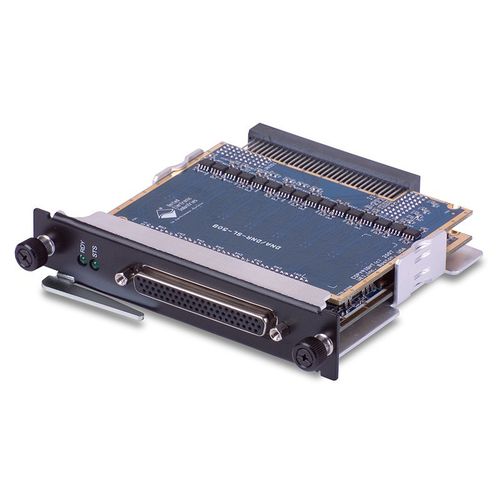

Scheda di interfaccia serie DNx-CSDB-509 series

RS-232RS-485RS-422

interfaccia di comunicazione seriale CSDB e RS-232/485 a 8 porte Caratteristiche DNA-CSDB-509 per l'uso con lo chassis Cube I/O DNR-CSDB-509 per l'uso con lo chassis RACKtangle™ I/O 8 porte indipendenti Ogni porta è configurabile via software come CSDB, RS-232 o RS-422/485 Supporta velocità CSDB di 12,5 kbit/s e 50 kbit/s Velocità massima di 256 kbit/s per RS-232 e 1Mbit/s per RS-422/485 Impostazioni di bit rate completamente indipendenti per ogni porta isolamento a 350 V tra porte, porte e circuiti; 15 kV ESD Le schede DNx-CSDB-509 sono interfacce di comunicazione seriale a 8 porte per gli chassis I/O Cube/RACKtangle. Le schede offrono interfacce CSDB (Commercial Standard Digital Bus), RS-232 o RS-485 completamente isolate e configurabili via software. La scheda è un'interfaccia ideale per l'avionica basata sulla serialità e per gli I/O seriali generici. Il DNx-CSDB-509 supporta velocità di trasferimento dati di 12,5 kbaud e 50 kbaud in modalità CSDB, nonché velocità di trasferimento fino a 1 Mbaud in modalità RS-485 o fino a 256 kbaud in modalità RS-232. Supporta inoltre comunicazioni a 12, 12,5 e 50 kbaud con una precisione della velocità di trasferimento dati migliore dello 0,1%. Sono supportate anche velocità di trasmissione basate su divisori interi di 4,125 MHz o 1,8415 MHz. Basata su una UART standard del settore su ciascuna porta, la scheda supporta le modalità half-duplex e full-duplex per il funzionamento di RS-422/485. Le schede DNx-CSDB-509 sono compatibili con un'ampia gamma di dispositivi avionici legacy. La scheda supporta applicazioni RS-422 punto-punto o di rete se utilizzata in modalità RS-485 e fornisce terminazioni TX e/o RX selezionabili via software a 200Ω per le comunicazioni RS-485.
