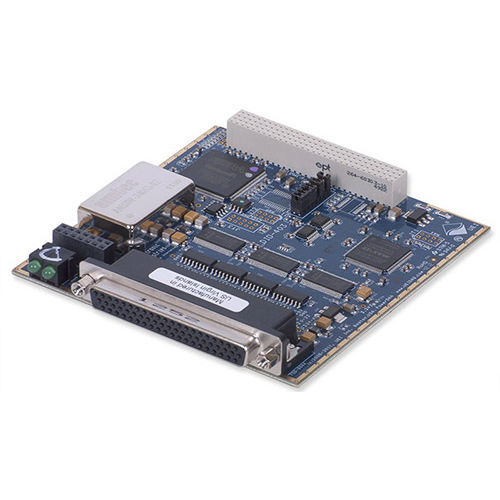

Il DNx-DIO-403 offre un'alta densità di I/O e flessibilità con quarantotto linee digitali TTL compatibili a 5V configurabili come ingressi o uscite in gruppi di porte a otto bit. Il DNA-DIO-403 è compatibile con gli chassis "Cube" di UEI, il DNR-DIO-403 è progettato per essere utilizzato negli chassis I/O RACKtangle e il DNF-DIO-403 è compatibile con gli chassis FLATRACK della serie DNF.
Tutte le linee DIO sono isolate dal resto del sistema (condividono la stessa messa a terra interna) e ogni pin è protetto individualmente contro ESD e sovratensioni, rendendo questo livello adatto all'uso in ambienti industriali difficili. L'uscita garantita di 2,4 V @15 mA consente l'interfacciamento diretto di questo livello con relè a stato solido e altri dispositivi compatibili TTL. Il DNx-DIO-403 è un'eccellente soluzione di I/O digitale per un'ampia gamma di applicazioni di acquisizione dati e controllo.
La DNx-DIO-403 fa parte della famosa serie Guardian di UEI, che offre elevati livelli di diagnostica all'utente. La scheda DIO-403 offre la funzionalità di monitoraggio della tensione, che può aiutare a ridurre i tempi di inattività media proteggendo le schede da guasti hardware esterni.
Caratteristiche
scheda di I/O digitale TTL a 48 canali
48 linee di I/O digitali (configurate in gruppi di 8)
5V TTL
Direzione configurabile per porta
capacità di pilotaggio delle uscite di 16 mA per canale
Facile connessione ai relè digitali
---
