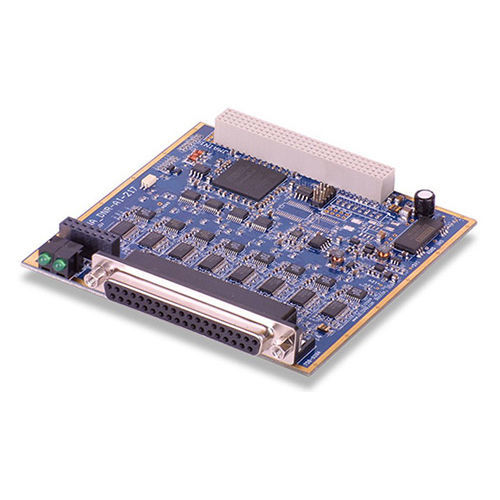

Scheda di ingressi analogica DNx-AI-217-803 series

convertitore di segnale analogico16 canali

Il DNx-AI-217-803 è una scheda A/D a 16 canali completamente isolata e con campionamento simultaneo, compatibile con i famosi chassis UEI Il DNx-AI-217-803 ha una risoluzione di 24 bit e 7 intervalli di ingresso selezionabili via software. Ogni canale include anche un bit DIO isolato a livello logico. La configurazione A/D per canale consente di campionare simultaneamente i canali a velocità fino a 120 kS/s ciascuno (480 kS/s max in aggregato sull'intera scheda). La configurazione A/D per canale elimina virtualmente i problemi di cross talk in ingresso e di tempo di assestamento dei canali, anche quando sono collegati a sorgenti di segnale ad alta impedenza. Ogni canale è isolato elettricamente da tutti gli altri canali e dallo chassis del Cube o del RACKtangle. Oltre all'isolamento, ogni ingresso è protetto contro le sovratensioni fino a ±40 V (alimentazione o spegnimento). Quando viene tolta l'alimentazione, gli ingressi entrano in modalità ad alta impedenza, rendendo l'AI-217-803 ideale per l'uso in applicazioni di misura/controllo ridondanti. Tutti i collegamenti al DNx-AI-217-803 avvengono tramite un connettore DB37 femmina. Gli OEM troveranno facilmente connettori di accoppiamento per cavi personalizzati, mentre gli utenti finali possono sfruttare il popolare pannello terminale a vite DNA-STP-37 dell'UEI tramite i cavi delle serie DNA-CBL-37 o DNA-CBL-37S.
