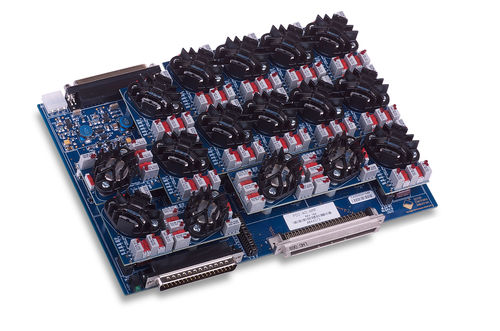

Amplificatore di tensione PD-AO-AMP-115

analogico16 canalia cartina

Per alcune applicazioni, i ±10V standard di quasi tutte le schede di uscita analogiche non bastano: servono livelli di tensione anche dieci volte superiori. A questo scopo, UEI ha sviluppato il PD-AOAMP-115, un accessorio montabile su DIN a 16 canali che si collega direttamente alla nostra famiglia di schede di uscita analogiche PCI e PXI. Impostando il guadagno sulla scheda e sul pannello esterno con i valori appropriati, è possibile impostare il livello di uscita di ogni canale in modo indipendente fino a ±115V. Inoltre, è possibile collegare a una scheda di uscita analogica il numero di AO-AMP-115 necessario per gestire tutti i canali desiderati. Per generare queste tensioni elevate, il PD-AO-AMP-115 richiede una fonte di alimentazione esterna. Il PSU-AO32G115 è un alimentatore esterno che soddisfa le esigenze di due PD-AO-AMP-115 e quindi fornisce la massima potenza nominale per 32 uscite amplificate. L'alimentatore fornisce ±125 V di alimentazione CC isolata a 100 mA max. Caratteristiche 16 canali; gamma di uscita ±115V Impostazioni di uscita variabili Impostazioni di guadagno di 2, 10 e 20; errore di guadagno ±0,01% Più PD-AO-AMP-115 si collegano direttamente alle schede analogiche ad alta tensione PCI o PXI pXI ad alta tensione PSU-AO32G115 fornisce l'alimentazione per pilotare due AMP-115 (32 canali)
