Tornio CNC TCC-1100
orizzontale12 utensili8 utensili

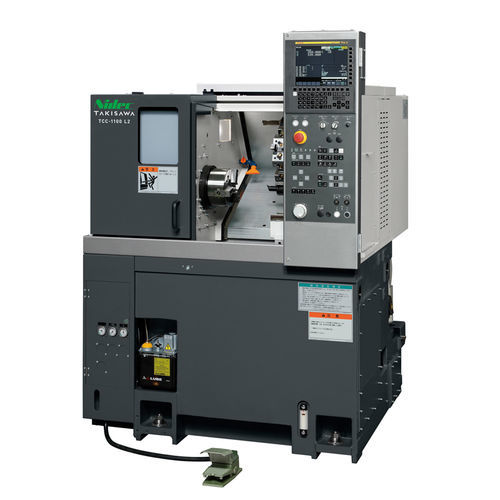

Tornio CNC - TCC-1100 - TAKISAWA - orizzontale / 12 utensili / 8 utensili
Tornio CNC - TCC-1100 - TAKISAWA - orizzontale / 12 utensili / 8 utensili
Tornio CNC - TCC-1100 - TAKISAWA - orizzontale / 12 utensili / 8 utensili - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo di comando
CNC
Orientazione del mandrino
orizzontale
Numero di utensili
12 utensili, 8 utensili
Applicazioni
per produzione di pezzi piccoli, per lavorazione di alberi e alberame, per flange e valvole
Prestazioni
di alta precisione, ad alta rigidità, potente, ad alta velocità
Altre caratteristiche
compatto
Opzioni e accessori
con carico/scarico automatizzato
Diametro

170 mm, 220 mm
(6,69 in, 8,66 in)

Velocità di rotazione

4.000 rpm, 5.000 rpm, 6.000 rpm
(25.132,741 rad.min-1, 31.415,927 rad.min-1, 37.699,112 rad.min-1)

Lunghezza della pelle

171 mm
(7 in)

Passaggio barra

42 mm
(2 in)

Avanzamento rapido asse X

24 m/min

Avanzamento rapido asse X

30 m/min

Potenza nominale

3,7 kW, 5,5 kW, 7,5 kW
(5 hp, 7,5 hp, 10,2 hp)

Lunghezza totale

1.370 mm
(54 in)

Larghezza totale

1.200 mm
(47 in)

Altezza totale

1.700 mm
(67 in)

Peso

1.860 kg
(4.101 lb)

Descrizione

Il TCC-1100 è un tornio CNC compatto con mandrino da 6" progettato per offrire elevata produttività e alta qualità di lavorazione a basso costo, ideale per pezzi di piccole dimensioni come flange e alberi. Punta su alte velocità, elevata precisione e ingombro ridotto per limitare le deformazioni termiche e migliorare le prestazioni di lavorazione.

Caratteristiche principali
  • Aumento della velocità di avanzamento rapido rispetto ai modelli precedenti per ridurre i tempi di lavorazione.
  • Struttura a letto-serbatoio con serbatoio refrigerante ad alta capacità.
  • Deformazione termica minimizzata per una precisione di lavorazione migliorata.
  • Tutte le guide utilizzano pattini rettangolari ad alta rigidità e alta precisione.
  • Opzioni torretta: torretta a 8 postazioni montata direttamente (standard) o torretta a 12 postazioni montata direttamente (opzionale) adatta a lavorazioni gravose.
  • Contropunta idraulica disponibile (opzionale).


Layout flessibile
  • Larghezza macchina: 1200 mm
  • Ingombro richiesto: 1,6 m²


TCC-1100G (opzione automazione compatta)
  • Larghezza aggiuntiva al corpo principale: solo 710 mm in più (corpo principale 1170 mm).
  • Pezzo target del caricatore: diametro esterno φ100 mm, lunghezza 60 mm, peso 0,7 kg.
  • Specifiche alimentatore pezzi (tipo pallet): numero di pallet: 14; capacità di carico per pallet: 25 kg; altezza di impilamento: 450 mm.


Specifiche / Dati tecnici
  • Modello: TCC-1100
  • Dimensione mandrino: 6 inch
  • Tipo di torretta: torretta 8 posizioni (montaggio diretto) o torretta 12 posizioni (montaggio diretto)
  • Diametro massimo di tornitura: φ220 mm / φ170 mm (a seconda della configurazione)
  • Lunghezza massima di tornitura: 171 mm
  • Capacità barra: φ42 mm (varia in base al tipo di mandrino e cilindro)
  • Velocità mandrino: 4000 min⁻¹ (opzioni: 5000, 6000)
  • Velocità avanzamento rapido: X: 24 m/min, Z: 30 m/min
  • Motore mandrino (15,30 min/continuo): 5.5/3.7 kW (opzione: 7.5/5.5)
  • Altezza macchina: 1700 mm
  • Ingombro richiesto: 1200 × 1370 mm
  • Peso macchina: 1860 kg
  • Nota: la capacità barra dipende dal tipo di mandrino e cilindro.
