Tornio CNC TCC-2100
orizzontale12 utensili8 utensili

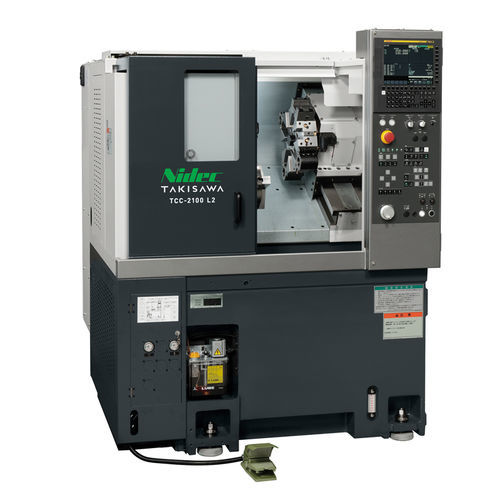

Tornio CNC - TCC-2100 - TAKISAWA - orizzontale / 12 utensili / 8 utensili
Tornio CNC - TCC-2100 - TAKISAWA - orizzontale / 12 utensili / 8 utensili
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo di comando
CNC
Orientazione del mandrino
orizzontale
Numero di utensili
12 utensili, 8 utensili
Applicazioni
per produzione di pezzi piccoli, per lavorazione di barre, di produzione
Prestazioni
di alta precisione, ad alta velocità
Altre caratteristiche
compatto
Opzioni e accessori
con gru di carico
Diametro

320 mm, 350 mm
(12,6 in, 13,78 in)

Velocità di rotazione

2.500 rpm, 3.200 rpm, 4.100 rpm, 5.000 rpm, 6.000 rpm
(15.707,963 rad.min-1, 20.106,193 rad.min-1, 25.761,06 rad.min-1, 31.415,927 rad.min-1, 37.699,112 rad.min-1)

Lunghezza della pelle

189 mm, 191 mm, 289 mm, 291 mm
(7 in, 8 in, 11 in, 11 in)

Passaggio barra

42 mm, 51 mm
(2 in, 2 in)

Avanzamento rapido asse X

24 m/min

Avanzamento rapido asse X

30 m/min

Potenza nominale

7,5 kW, 11 kW
(10,2 hp, 15 hp)

Lunghezza totale

1.320 mm, 1.420 mm
(52 in, 56 in)

Larghezza totale

1.495 mm, 1.525 mm
(59 in, 60 in)

Peso

2.400 kg, 2.530 kg
(5.291 lb, 5.578 lb)

Descrizione

Panoramica

Il TCC-2100 è un tornio CNC compatto progettato per lavori a mandrino e su punta. Offre alta velocità e alta precisione con un ingombro ridotto. Disponibile nelle configurazioni L2 e L3 con mandrino da 8 pollici. È disponibile un'opzione automatizzata con caricatore a portale (TCC-2100G) per sistemi di automazione compatti.

Caratteristiche principali
  • Maggiore velocità di avanzamento rapido rispetto ai modelli precedenti per ridurre i tempi di lavorazione.
  • Struttura a letto-tank con serbatoio refrigerante di grande capacità.
  • Migliore precisione di lavorazione grazie alla riduzione delle distorsioni termiche.
  • Tutti i pattini utilizzano guide rettangolari altamente rigide e accurate.
  • Torretta a montaggio diretto disponibile in versioni a 8 e 12 postazioni, adatta a lavorazioni pesanti.
  • Contropunta idraulica disponibile come opzione.


Dimensioni macchina e varianti di automazione
  • TCC-2100 L2 — Larghezza macchina: 1320 mm; Ingombro: 1.93 m2.
  • TCC-2100 L3 — Larghezza macchina: 1420 mm; Ingombro: 2.12 m2.
  • TCC-2100G (caricatore a portale) L2 — Larghezza macchina: 2113.6 mm; Ingombro: 4.59 m2.
  • TCC-2100G (caricatore a portale) L3 — Larghezza macchina: 2213.6 mm; Ingombro: 4.90 m2.


Specifiche principali (selezionate)
  • Varianti modello: TCC-2100L2, TCC-2100L3.
  • Dimensione mandrino: 8 inch.
  • Torretta: montaggio diretto, opzioni 8 postazioni e 12 postazioni.
  • Diametro massimo tornibile: Φ350 / Φ320 mm (varia in base a torretta/configurazione).
  • Lunghezza massima di tornitura: L2 — 189 / 191 mm; L3 — 289 / 291 mm (dipende dalla configurazione).
  • Capacità barra: Φ51 [Φ42] (dipende dal tipo di mandrino/cilindro).
  • Velocità mandrino (min⁻¹): 3200 (opzioni: 2500, 4100; opzionali: 5000, 6000).
  • Velocità di rapido: X 24 m/min; Z 30 m/min.
  • Motore mandrino (kW): 11 / 7.5 (15 min / continuo).
  • Altezza macchina: 1700 mm.
  • Spazio richiesto (mm): L2 — 1320 × 1495; L3 — 1420 × 1525.
  • Peso macchina: L2 — 2400 kg; L3 — 2530 kg.


Note
  • Sono disponibili opzioni di velocità mandrino superiori (5000, 6000 min⁻¹); il diametro di tornitura massimo può variare per queste opzioni.
  • La capacità barra dipende dal tipo di mandrino e cilindro impiegati.
