Tornio CNC TS-5000
orizzontalea due mandriniA2-11

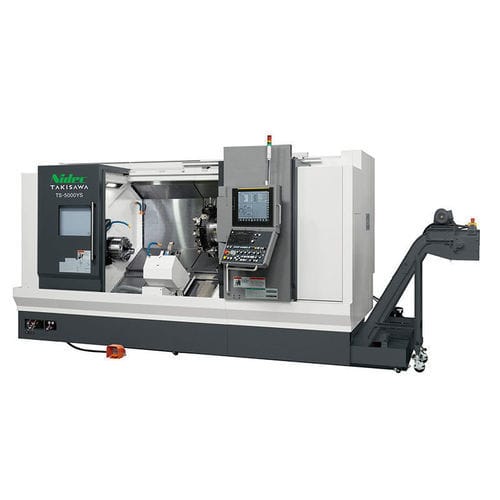

Tornio CNC - TS-5000 - TAKISAWA - orizzontale / a due mandrini / A2-11
Tornio CNC - TS-5000 - TAKISAWA - orizzontale / a due mandrini / A2-11
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo di comando
CNC
Orientazione del mandrino
orizzontale
Numero di mandrini
a due mandrini
Testa del mandrino
A2-11
Numero di utensili
12 utensili, 10 utensili, 15 utensili, 20 utensili
Applicazioni
per lavorazione di barre, per produzioni di massa
Diametro

292 mm, 315 mm, 370 mm
(11,5 in, 12,4 in, 14,57 in)

Velocità di rotazione

2.500 rpm, 4.200 rpm, 5.000 rpm, 6.000 rpm
(15.707,963 rad.min-1, 26.389,378 rad.min-1, 31.415,927 rad.min-1, 37.699,112 rad.min-1)

Lunghezza della pelle

1.285 mm, 1.300 mm
(51 in, 51 in)

Passaggio barra

82 mm, 102 mm
(3 in, 4 in)

Avanzamento rapido asse X

30 m/min

Avanzamento rapido asse X

30 m/min

Potenza nominale

7,5 kW, 11 kW, 15 kW, 22 kW
(10,2 hp, 15 hp, 20,4 hp, 29,9 hp)

Lunghezza totale

4.105 mm
(162 in)

Larghezza totale

2.255 mm
(89 in)

Altezza totale

2.300 mm
(91 in)

Peso

8.700 kg
(19.180 lb)

Descrizione

Overview
  • Il TS-5000 è un tornio CNC a lavorazione combinata e integrazione di processo, progettato per gestire in modo flessibile pezzi di tipologie e lotti variabili. Le mandrini sinistro e destro consentono di completare le lavorazioni anteriore e posteriore in un'unica preparazione. La pagina prodotto indica che sono incluse opzioni.


Key features
  • Capacità multi-mandrino e più configurazioni di torretta per adattarsi a diverse applicazioni di tornitura.
  • Mandrini gemelli sul TS-5000YS; TS-5000Y dispone di contropunta NC servo al posto del mandrino destro.
  • Torrette intercambiabili: 12 stazioni (all-holder, standard), 10 stazioni, 15 stazioni, 20 stazioni (all-holder).
  • Capacità barra e combinazioni di mandrini/cilindri configurabili tramite opzioni.


Variants
  • TS-5000YS (standard): mandrino destro presente; mandrino 12+8 inch; rapidità asse A: 30 m/min.
  • TS-5000Y: nessun mandrino destro; contropunta NC servo presente; mandrino 12 inch; rapidità asse A: 13 m/min.


Technical specifications
  • Modello: TS-5000 (varianti TS-5000YS, TS-5000Y)
  • Varianti: TS-5000YS, TS-5000Y
  • Mandrino destro: TS-5000YS: presente (standard); TS-5000Y: assente
  • Contropunta (tipo NC Servo): TS-5000YS: assente; TS-5000Y: presente
  • Dimensione mandrino (inch): TS-5000YS: 12+8; TS-5000Y: 12
  • Tipo di torretta (opzioni): 12 stazioni (all-holder, standard), 10 stazioni, 15 stazioni, 20 stazioni (all-holder)
  • Diametro max di tornitura (mm): 12-/10-Stazioni: φ370; 15-Stazioni: φ315; 20-Stazioni: φ292
  • Lunghezza max di tornitura (mm): 12-/10-Stazioni: 1300; 15-Stazioni: 1285; 20-Stazioni: 1300
  • Capacità barra (mm): φ102 [Opzionale φ82] (dipende da tipo di mandrino e cilindro)
  • Velocità mandrino sinistro (min⁻¹): 2500 [Opzione 4200]
  • Velocità mandrino destro (min⁻¹): TS-5000YS: 5000 [Opzione 6000]; TS-5000Y: assente
  • Velocità utensile rotante (min⁻¹): 6000
  • Rapid traverse (m/min): X: 30 / Z: 30 / Y: 10 / A: TS-5000YS: 30 ; TS-5000Y: 13
  • Motore mandrino sinistro (30 min/continuo): 22 / 15 kW
  • Motore mandrino destro (30 min/continuo): TS-5000YS: 11 / 7.5 kW; TS-5000Y: assente
  • Motore utensile rotante (S3 25% / continuo): 7.5 / 3.7 kW
  • Altezza macchina: 2300 mm
  • Ingombro richiesto: 4105 × 2255 mm (senza vasca olio e trasportatore trucioli)
  • Peso macchina: TS-5000YS: 8700 kg; TS-5000Y: 8500 kg
  • Note: "•" = Standard; "-" = Assente.


Options & notes
  • Immagini e descrizioni prodotto indicano opzioni incluse; elementi configurabili (mandrini, cilindri, torrette) influenzano la capacità barra e alcune dimensioni.
  • L'ingombro indicato esclude la vasca olio e il trasportatore trucioli.


Recommended applications
  • Produzione a mix di pezzi in cui la lavorazione anteriore/posteriore in un'unica preparazione riduce le manipolazioni e i tempi di set-up.
  • Lavorazioni su barra e tornitura multi-processo che richiedono configurazioni di torretta flessibili e capacità di sottomandrino.
