Tornio CNC TT-350G
orizzontale2 assia due mandrini

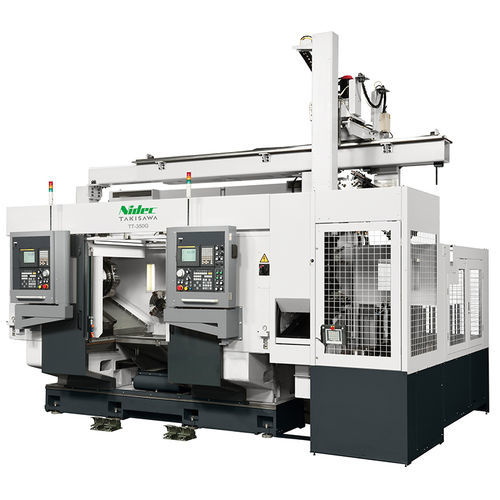

Tornio CNC - TT-350G - TAKISAWA - orizzontale / 2 assi / a due mandrini
Tornio CNC - TT-350G - TAKISAWA - orizzontale / 2 assi / a due mandrini
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo di comando
CNC
Orientazione del mandrino
orizzontale
Numero di assi
2 assi
Numero di mandrini
a due mandrini
Numero di utensili
8 utensili
Applicazioni
per uso intensivo, per automotive, per pezzi di grandi dimensioni, per produzioni di massa
Prestazioni
di alta precisione, ad alta rigidità, ad alta produttività
Funzione combinata
per fresatura
Opzioni e accessori
con gru di carico
Diametro

460 mm
(18,11 in)

Velocità di rotazione

2.000 rpm, 3.000 rpm, 4.000 rpm
(12.566,371 rad.min-1, 18.849,556 rad.min-1, 25.132,741 rad.min-1)

Lunghezza della pelle

281 mm, 325 mm, 326 mm
(11 in, 13 in, 13 in)

Diametro di taglio massimo

460 mm
(18 in)

Avanzamento rapido asse X

24 m/min

Avanzamento rapido asse X

24 m/min

Potenza nominale

15 kW, 18,5 kW, 22 kW
(20,4 hp, 25,2 hp, 29,9 hp)

Lunghezza totale

4.395 mm
(173 in)

Larghezza totale

3.753 mm
(148 in)

Altezza totale

4.493 mm
(177 in)

Peso

13.500 kg, 13.700 kg
(29.762 lb, 30.203 lb)

Descrizione

Il TT-350G è un tornio CNC a doppio mandrino parallelo progettato per pezzi di medie e grandi dimensioni nei settori automobilistico e delle macchine per movimento terra. È ottimizzato per l'asportazione pesante, il taglio intermittente e la produzione in serie di pezzi su mandrino 12" (10"), con una struttura del letto senza sbalzi che garantisce alta rigidità, precisione e produttività.

Caratteristiche principali
  • Elevata rigidità complessiva, adatta a lavorazioni con tagli pesanti e intermittenti
  • Accessibilità ottimale per integrazione di caricatori e movimentazione pezzi
  • Disponibile opzione carico per pezzi pesanti
  • Guide X/Z e torretta progettate con strutture molto rigide e affidabili, comparabili ai torni universali a 2 assi
  • Guide rettangolari ampie su assi X e Z per stabilità e precisione a lungo termine
  • Software operativo intuitivo per ridurre i tempi non produttivi come le impostazioni
  • Funzioni di risparmio energetico disponibili


Configurazione macchina / Torretta e sistema di carico
  • Dimensione mandrino (tornitura): 12+12 inch
  • Tipo di torretta: torretta 8 postazioni (tipo montaggio diretto)
  • Varianti opzionali: torretta 10 o 12 postazioni montaggio diretto o 12 postazioni con utensili motorizzati
  • Caricatore disponibile in opzione tipo portale per pezzi grandi: Ø esterno target Ø280 mm, lunghezza 160 mm, portata 15 kg (×2)
  • Alimentatore pezzi: numero pallet 14; capacità di carico per pallet 70 kg; altezza impilabile 400 mm


Specifiche tecniche
  • Modello: TT-350G
  • Dimensione mandrino (tornitura): 12+12 inch
  • Diametro max. di tornitura: Ø460 mm
  • Lunghezza max. di tornitura: 325 mm
  • Velocità mandrino: 3000 min⁻¹ (opzioni 2000, 4000)
  • Velocità di avanzamento rapido (X / Z): 24 / 24 m/min
  • Motore mandrino (30 min / continuo): 18,5 / 15 kW (opzioni 22 / 18,5)
  • Altezza macchina: 4493 mm
  • Ingombro a terra richiesto: 4395 × 3753 mm
  • Peso macchina: 13.500 kg
  • Pezzo target caricatore — Diametro esterno: Ø280 mm
  • Pezzo target caricatore — Lunghezza: 160 mm
  • Pezzo target caricatore — Peso: 15 kg (×2)
  • Alimentatore pezzi — Numero pallet: 14
  • Alimentatore pezzi — Capacità per pallet: 70 kg
  • Alimentatore pezzi — Altezza impilabile: 400 mm
