Tornio CNC TS-4000
orizzontalea due mandriniA2-8

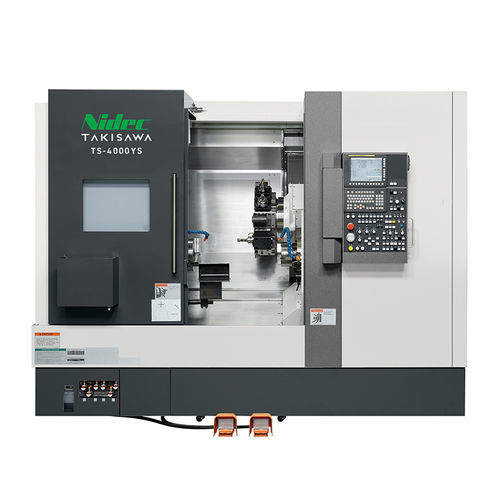

Tornio CNC - TS-4000 - TAKISAWA - orizzontale / a due mandrini / A2-8
Tornio CNC - TS-4000 - TAKISAWA - orizzontale / a due mandrini / A2-8
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo di comando
CNC
Orientazione del mandrino
orizzontale
Numero di mandrini
a due mandrini
Testa del mandrino
A2-8
Numero di utensili
12 utensili, 10 utensili, 15 utensili, 20 utensili
Diametro

292 mm, 315 mm, 370 mm
(11,5 in, 12,4 in, 14,57 in)

Velocità di rotazione

6.000 rpm
(37.699,112 rad.min-1)

Lunghezza della pelle

735 mm, 750 mm
(29 in, 30 in)

Passaggio barra

82 mm
(3 in)

Avanzamento rapido asse X

30 m/min

Avanzamento rapido asse X

30 m/min

Potenza nominale

7,5 kW, 11 kW, 15 kW, 22 kW
(10,2 hp, 15 hp, 20,4 hp, 29,9 hp)

Lunghezza totale

3.000 mm
(118 in)

Larghezza totale

2.070 mm, 2.140 mm
(81 in, 84 in)

Altezza totale

2.300 mm
(91 in)

Peso

6.000 kg, 6.200 kg
(13.228 lb, 13.669 lb)

Descrizione

Overview

Panoramica
  • Il TAKISAWA TS-4000 è un tornio CNC di integrazione dei processi progettato per lavorazioni combinate e produzioni a lotti variabili. La versione TS-4000YS con mandrini contrapposti permette di completare le lavorazioni frontali/posteriori in un unico bloccaggio; il TS-4000Y è predisposto per l'utilizzo con contropunta.


Caratteristiche principali
  • Configurazione a doppio mandrino contrapposto (TS-4000YS) per lavorazioni frontali/posteriori in un'unica fase.
  • Asse Y e utensili rotanti per operazioni versatili di tornitura e fresatura sulla stessa macchina.
  • Opzioni di torretta flessibili (10/12/15/20 stazioni, tipo all-holder) per adattare gli utensili ai requisiti di processo.
  • Indirizzato a settori con necessità di produzione varia in piccoli lotti: aerospaziale, medicale, macchine movimento terra.


Specifiche principali macchina (varianti e opzioni torretta selezionabili)
  • TS-4000YS (Standard)
    • Stock mandrino destro: Standard
    • Contropunta (tipo servomotore NC): Nessuna
    • Dimensione mandrino (pollici): 10 + 6
    • Tipo di torretta (selezionabile): Torretta 12 stazioni (tipo all-holder) - standard; opzioni: 10, 15, 20 stazioni (tipo all-holder)
    • Diametro massimo di tornitura (mm): Φ370 / Φ315 / Φ292 (a seconda della configurazione)
    • Lunghezza massima di tornitura (mm): 750 / 735 / 750 (a seconda della configurazione)
    • Capacità barra (mm): Φ82*
    • Velocità mandrino sinistro (min⁻¹): 4200
    • Velocità mandrino destro (min⁻¹): 6000
    • Velocità utensile rotante (min⁻¹): 6000
    • Velocità di avanzamento rapido (m/min): X: 30 / Z: 30 / Y: 10 / A: 30
    • Motore mandrino sinistro (30 min/continuo) (kW): 22 / 15
    • Motore mandrino destro (30 min/continuo) (kW): 11 / 7.5
    • Motore utensile rotante (S3 25% / continuo) (kW): 7.5 / 3.7
    • Altezza macchina (mm): 2300
    • Ingombro richiesto (mm): 3000 × 2140 (esclusi vaschetta olio e nastro evacuazione trucioli)
    • Peso macchina (kg): 6200
  • TS-4000Y
    • Stock mandrino destro: Nessuno
    • Contropunta (tipo servomotore NC): Standard
    • Dimensione mandrino (pollici): 10
    • Tipo di torretta (selezionabile): Torretta 12 stazioni (tipo all-holder) - standard; opzioni: 10, 15, 20 stazioni (tipo all-holder)
    • Diametro massimo di tornitura (mm): Φ370 / Φ315 / Φ292 (a seconda della configurazione)
    • Lunghezza massima di tornitura (mm): 750 / 735 / 750 (a seconda della configurazione)
    • Capacità barra (mm): Φ82*
    • Velocità mandrino sinistro (min⁻¹): 4200
    • Velocità mandrino destro (min⁻¹): Nessuna
    • Velocità utensile rotante (min⁻¹): 6000
    • Velocità di avanzamento rapido (m/min): X: 30 / Z: 30 / Y: 10 / A: 13
    • Motore mandrino sinistro (30 min/continuo) (kW): 22 / 15
    • Motore mandrino destro (30 min/continuo): Nessuno
    • Motore utensile rotante (S3 25% / continuo) (kW): 7.5 / 3.7
    • Altezza macchina (mm): 2300
    • Ingombro richiesto (mm): 3000 × 2070 (esclusi vaschetta olio e nastro evacuazione trucioli)
    • Peso macchina (kg): 6000


Note
  • *1 La capacità barra dipende dai tipi di mandrini e cilindri installati.
  • *2 L'ingombro indicato non include la vaschetta dell'olio né il convogliatore dei trucioli.
