Tornio CNC TT-500GD
orizzontale2 assia due mandrini

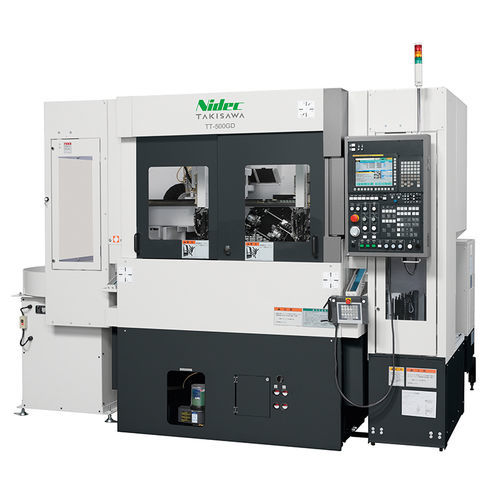

Tornio CNC - TT-500GD - TAKISAWA - orizzontale / 2 assi / a due mandrini
Tornio CNC - TT-500GD - TAKISAWA - orizzontale / 2 assi / a due mandrini
Tornio CNC - TT-500GD - TAKISAWA - orizzontale / 2 assi / a due mandrini - immagine - 2
Tornio CNC - TT-500GD - TAKISAWA - orizzontale / 2 assi / a due mandrini - immagine - 3
Tornio CNC - TT-500GD - TAKISAWA - orizzontale / 2 assi / a due mandrini - immagine - 4
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo di comando
CNC
Orientazione del mandrino
orizzontale
Numero di assi
2 assi
Numero di mandrini
a due mandrini
Applicazioni
per produzione di pezzi piccoli, per produzioni di massa
Prestazioni
di alta precisione, ad alta rigidità, potente, ad alta produttività
Altre caratteristiche
compatto
Opzioni e accessori
con carico/scarico automatizzato, con gru di carico
Diametro

50 mm
(1,97 in)

Velocità di rotazione

5.000 rpm
(31.415,927 rad.min-1)

Lunghezza della pelle

Max.: 50 mm
(2 in)

Min.: 0 mm
(0 in)

Diametro di taglio massimo

Max.: 50 mm
(2 in)

Min.: 0 mm
(0 in)

Avanzamento rapido asse X

20 m/min

Avanzamento rapido asse X

24 m/min

Potenza nominale

3,7 kW, 7,5 kW
(5 hp, 10,2 hp)

Lunghezza totale

2.560 mm
(101 in)

Larghezza totale

2.512 mm
(99 in)

Altezza totale

2.145 mm
(84 in)

Peso

4.300 kg
(9.480 lb)

Descrizione

Il TT-500GD è un tornio CNC compatto a doppio mandrino della serie TT di Takisawa, progettato per elevata precisione, automazione e alta produttività in un ingombro ridotto.

Panoramica
  • Supporta mandrino 5" (5+5) con doppio portale (twin gantry) fornito di serie per carico accelerato e tempi di ciclo di lavorazione brevi (tempo di carico circa 2,5 secondi).
  • Dotato di slitta porta-utensili tipo pettine (tipo piatto) ad alta precisione che riduce i tempi non operativi rispetto alle torrette e consente di montare fino a cinque utensili per la lavorazione di piccole parti.
  • Motore mandrino integrato ad alta potenza (7,5 kW / 3,7 kW) che consente una rapida accelerazione a 5000 min-1 in circa 0,8 s (opzione: 8000 min-1).


Caratteristiche principali
  • Double gantry ottimizzato per pezzi con tempi di ciclo brevi, fornito di serie.
  • Motore integrato da 7,5 kW che accelera/decella rapidamente il mandrino (0,8 s fino a 5000 min-1).
  • Slitta porta-utensili tipo pettine (tipo piatto) che consente centraggio accurato e montaggio di cinque utensili per pezzi Ø50 mm.
  • Basamento integrato e struttura con fessure per dissipazione delle vibrazioni per elevata rigidità e precisione.
  • Nastro trasportatore trucioli largo 560 mm per smaltimento efficace e sportelli di manutenzione ampi per facile gestione dei trucioli e sostituzione degli inserti.
  • Unità di ribaltamento trasferimento di serie che permette lavorazioni contemporanee fronte/retro (più compatta rispetto a due torni monospindola con dispositivo di inversione).
  • Gestione semplice dei processi e delle misure tramite pulsanti dedicati; insegnamento intuitivo del caricatore con diagrammi (esempi schermo RAKU-RAKU Loader).


Specifiche principali della macchina
  • Modello: TT-500GD
  • Brand: Takisawa Machine Tool Co., Ltd.
  • Dimensione mandrino (pollici): 5+5
  • Tipo di torretta: Slitta porta-utensili tipo pettine (tipo piatto)
  • Numero utensili montabili / larghezza slitta: 5 utensili, 330 mm
  • Diametro massimo di tornitura: Ø50 mm
  • Lunghezza massima di tornitura: 50 mm
  • Velocità mandrino: 5000 min-1 (Opzione 8000)
  • Velocità di avanzamento rapido: X: 20 m/min / Z: 24 m/min
  • Motore mandrino (15 min / continuo): 7,5 / 3,7 kW
  • Altezza macchina: 2145 mm
  • Ingombro richiesto: 2560 × 2512 mm
  • Peso macchina: 4300 kg
  • Larghezza nastro trucioli: 560 mm


Pezzo target del caricatore
  • Diametro esterno target: Ø50 mm
  • Lunghezza: 50 mm
  • Peso: 0,5 kg × 2 (per la configurazione indicata)


Specifiche dell'alimentatore di pezzi
  • Numero di pallet: 12
  • Capacità di carico (per pallet): 4 kg
  • Altezza di impilamento: 250 mm


Note
  • Progettazione ottimizzata per tempi di ciclo brevi, adatta alla produzione efficiente di piccole parti.
