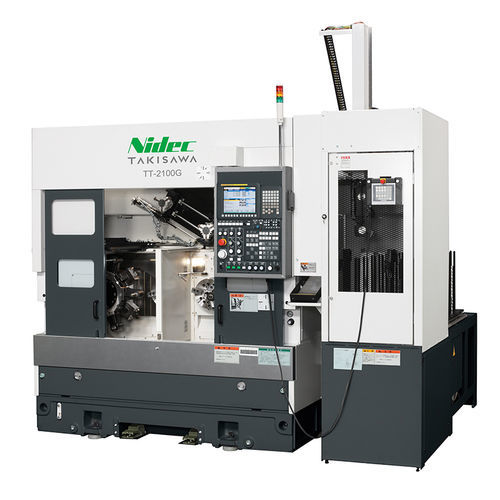

Tornio CNC TT-2100G

orizzontale2 assia base piana

Panoramica

Il TT-2100G è un tornio CNC a doppio mandrino parallelo con caricatore a portale ad alta velocità di serie, progettato per lavorazioni ad alta precisione e produzione di massa, principalmente per l'industria automobilistica. La struttura a basso baricentro e l'ingombro contenuto assicurano taglio stabile, trasferimento rapido del caricatore e alta produttività.

Caratteristiche principali

• Gestione del processo con pulsante dedicato e gestione di misura semplificata.
• Struttura del basamento a cassa (tank bed) per ridurre al minimo gli spostamenti termici in produzione prolungata.
• Guide rettangolari ampie sugli assi X/Z per garantire lavorazioni di alta precisione e stabilità a lungo termine.
• Specifiche di mandrino ad alta precisione per configurazioni 6" e 8", abbinate a motori mandrino FANUC ad alte prestazioni.
• Torretta 10 stazioni (T10) di serie; torrette opzionali 12 stazioni (T12) e torrette di fresatura 10 stazioni (T10M) per operazioni di fresatura.
• SISTEMA DI RISPARMIO ENERGETICO per ridurre i consumi e separatore olio-acqua per prolungare la durata del refrigerante.
• Software orientato all'operatore per ridurre i tempi non produttivi come set-up e cambi utensile.

Configurazioni macchina e funzionamento

• Modello solo tornitura: TT-2100G (disponibile in configurazioni 6+6 o 8+8).
• Modello tornitura & fresatura: TT-2100CMG (variante con utensili rotativi per lavorazioni combinate).
• Caricatore a portale fornito di serie; la specifica del caricatore è selezionabile in base al piano produttivo.
• Unità di trasferimento/rotazione fornita di serie per consentire lavorazioni simultanee frontali e posteriori; il lato di funzionamento è selezionabile tramite spie per limitare il controllo al lato scelto.

Panoramica caricatore / alimentatore

• Il caricatore a portale supporta come standard pezzi di piccolo diametro e corta lunghezza; sono disponibili set opzionali per diametri/pesi maggiori.
• L'alimentatore pezzi supporta carico e impilamento su pallet; il numero di pallet e la capacità di carico dipendono dalla configurazione selezionata.

Specifiche tecniche

• Modello (nome commerciale): TT-2100G
• Marca: Takisawa Machine Tool Co., Ltd.
• Dimensione mandrino (disponibile): 6" + 6" o 8" + 8"
• Tipo di torreta (TT-2100G): torreta 10 stazioni (tipo porta-utensili completo) di serie; torreta 12 stazioni (tipo porta-utensili completo) opzionale
• Diametro massimo di tornitura: Φ240 mm
• Lunghezza massima di tornitura: 135,5 mm (6+6); 94 mm (8+8)
• Velocità mandrino: 4500 min⁻¹ [opz. 6000] (6+6); 3200 min⁻¹ [opz. 4500] (8+8)
• Velocità di avanzamento rapido: X: 24 m/min / Z: 24 m/min
• Motore mandrino (15 min / continuo): 7,5 / 5,5 kW [opz. 11 / 7,5] (6+6); 11 / 7,5 kW (8+8)
• Altezza macchina: 2700 mm
• Ingombro al suolo richiesto: 2825 × 2615 mm
• Peso macchina: 5200 kg (TT-2100G tornitura); 5400 kg (TT-2100CMG tornitura & fresatura)
• TT-2100CMG aggiuntivo (tornitura & fresatura): velocità utensile rotante 2500 min⁻¹; motore utensile rotante (15 min / continuo) 5,5 / 3,7 kW
• Pezzo target caricatore (standard / opzione): diametro esterno Φ80 (standard) [opz. Φ160]; lunghezza 80 mm; peso 0,7 kg ×2 (standard) [opz. 3,0 kg ×2]
• Specifiche alimentatore: numero pallet 16; capacità di carico per pallet 40 kg; altezza impilamento 450 mm
