Tornio CNC TCY-160II
12 utensiliper pezzi piccoli

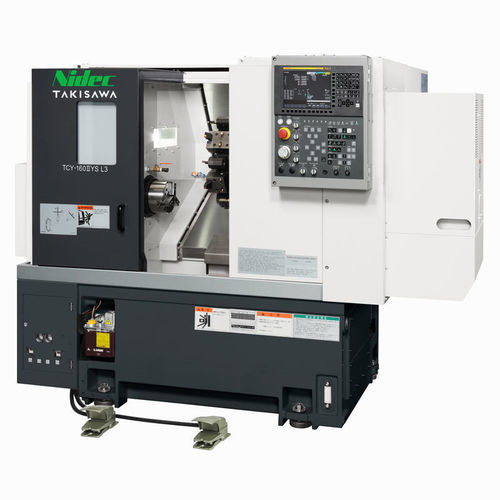

Tornio CNC - TCY-160II - TAKISAWA - 12 utensili / per pezzi piccoli
Tornio CNC - TCY-160II - TAKISAWA - 12 utensili / per pezzi piccoli
Tornio CNC - TCY-160II - TAKISAWA - 12 utensili / per pezzi piccoli - immagine - 2
Tornio CNC - TCY-160II - TAKISAWA - 12 utensili / per pezzi piccoli - immagine - 3
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo di comando
CNC
Numero di utensili
12 utensili
Applicazioni
per pezzi piccoli
Diametro

220 mm, 250 mm
(8,66 in, 9,84 in)

Velocità di rotazione

4.000 rpm, 6.000 rpm
(25.132,741 rad.min-1, 37.699,112 rad.min-1)

Lunghezza della pelle

291 mm, 308 mm, 491 mm, 508 mm
(11 in, 12 in, 19 in, 20 in)

Avanzamento rapido asse X

20 m/min

Avanzamento rapido asse X

24 m/min

Potenza nominale

1,5 kW, 2,2 kW, 3,7 kW, 5,5 kW, 7,5 kW
(2 hp, 3 hp, 5 hp, 7,5 hp, 10,2 hp)

Lunghezza totale

2.210 mm, 2.400 mm, 2.760 mm, 2.860 mm
(87 in, 94 in, 109 in, 113 in)

Larghezza totale

1.695 mm, 1.795 mm
(67 in, 71 in)

Altezza totale

1.700 mm
(67 in)

Peso

3.500 kg, 4.100 kg
(7.716 lb, 9.039 lb)

Descrizione

Panoramica

  • Tornio-fresatrice combinata compatta che integra processi di tornitura e asportazione con utensile rotante (fresatura) per pezzi di piccole dimensioni.
  • L'asse Y abbinato alla capacità di fresatura consente l'integrazione di più processi in un unico fissaggio, riducendo le operazioni di manipolazione e i tempi ciclo.
  • Disponibile in due versioni principali: TCY-160IIYS (con mandrino destro, asse C destro, mandrino 6+6") e TCY-160IIY (con contropunta NC, mandrino 6").
  • Torretta a tamburo a 12 stazioni (tipo portautensili completo) e configurazioni C-axis sinistra/destra per lavorazioni complesse e multioperazione.


Automazione e software

  • Supporta caricatori a portale Takisawa per funzionamento automatico continuo; disponibile anche automazione con alimentatore di barre.
  • Software di programmazione interattiva opzionale TiwaP-1 per creazione programmi, simulazione 3D/percorso utensile e funzionamento semplificato senza profonda conoscenza del G-code.
  • Progettato per integrazione con apparecchiature periferiche per abilitare produzione automatizzata o in modalità lights-out.


Specifiche esemplificative di caricatore e alimentatore

  • Pezzo target del caricatore (tipo 3 kg): diametro esterno Φ160 mm; lunghezza L3: 50 mm, L5: 100 mm; massa: 3 kg.
  • Alimentatore pezzi (tipo 3 kg): numero di pallets: 16; capacità di carico per pallet: 40 kg; altezza d'impilamento: 450 mm.


Specifiche tecniche (voci chiave)

  • Versioni prodotto: TCY-160IIYS, TCY-160IIY
  • Mandrino destro: standard su TCY-160IIYS; non presente su TCY-160IIY
  • Contropunta (tipo servo NC): standard su TCY-160IIY; non presente su TCY-160IIYS
  • Asse Y: standard su entrambe le versioni
  • Asse C sinistro: standard su entrambe le versioni; asse C destro: standard su TCY-160IIYS
  • Fresatura (utensile rotante): standard su entrambe le versioni; velocità utensile rotante: 6000 min-1
  • Dimensione mandrino: TCY-160IIYS = 6+6 pollici; TCY-160IIY = 6 pollici
  • Tipo di torretta: torretta a tamburo a 12 stazioni, tipo portautensili completo
  • Diametro massimo di tornitura: Φ220 (Φ250 tra parentesi)
  • Lunghezza massima di tornitura: L3: 291 [308] mm; L5: 491 [508] mm
  • Capacità barra (mandrino sinistro): Φ42 mm; capacità barra (mandrino destro, se presente): Φ42 mm
  • Velocità mandrino sinistro: 4000 min-1 (opzionale 6000)
  • Velocità mandrino destro (se presente): 4000 min-1 (opzionale 6000)
  • Rapidi di avanzamento: X: 20 m/min; Z: 24 m/min; Y: 10 m/min
  • Motori mandrino (15 min/continuo): mandrino sinistro 7.5 / 5.5 kW; mandrino destro (se presente) 5.5 / 3.7 kW
  • Motore utensile rotante (15 min/continuo): 3.7 / 2.2 / 1.5 kW
  • Altezza macchina: 1700 mm
  • Ingombro a terra: L3: 2400 × 1695 mm; L5: 2760 × 1795 mm (varianti: L3: 2210 × 1695 / L5: 2860 × 1795 mm a seconda della configurazione)
  • Peso macchina: L3: 3500 kg; L5: 4100 kg
  • Legenda: • = Standard, ◦ = Opzionale, － = Nessuno; tipo BMT45 indicato quando applicabile
  • Opzioni: software TiwaP-1, specifiche caricatore, specifiche alimentatore barre, apparecchiature periferiche
