Tornio CNC TG-6000
con bancale inclinato12 utensili10 utensili

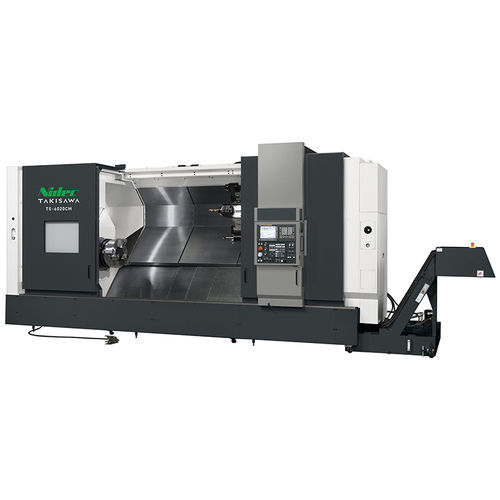

Tornio CNC - TG-6000 - TAKISAWA - con bancale inclinato / 12 utensili / 10 utensili
Tornio CNC - TG-6000 - TAKISAWA - con bancale inclinato / 12 utensili / 10 utensili
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo di comando
CNC
Struttura
con bancale inclinato
Numero di utensili
12 utensili, 8 utensili, 10 utensili
Torretta
a 4 torrette
Applicazioni
per grandi pezzi, per pezzi di grandi dimensioni, per pezzi di grande diametro, per pezzi lunghi, per tornitura pesante
Prestazioni
di alta precisione, ad alta prestazione, ad alta rigidità, ad alta produttività
Funzione combinata
per fresatura
Diametro

730 mm, 760 mm
(28,74 in, 29,92 in)

Velocità di rotazione

500 rpm, 750 rpm, 1.000 rpm, 1.200 rpm, 2.000 rpm
(3.141,593 rad.min-1, 4.712,389 rad.min-1, 6.283,185 rad.min-1, 7.539,822 rad.min-1, 12.566,371 rad.min-1)

Lunghezza della pelle

1.031 mm, 2.031 mm, 4.031 mm
(41 in, 80 in, 159 in)

Diametro di taglio massimo

Max.: 760 mm
(30 in)

Min.: 730 mm
(29 in)

Avanzamento rapido asse X

12 m/min

Avanzamento rapido asse X

14 m/min, 16 m/min

Potenza nominale

30 kW, 37 kW, 45 kW
(40,8 hp, 50,3 hp, 61,2 hp)

Lunghezza totale

5.848 mm, 7.067 mm, 8.388 mm, 9.562 mm
(230 in, 278 in, 330 in, 376 in)

Larghezza totale

2.360 mm, 2.465 mm, 2.496 mm, 2.526 mm, 2.601 mm, 2.624 mm
(93 in, 97 in, 98 in, 99 in, 102 in, 103 in)

Altezza totale

2.700 mm, 2.800 mm
(106 in, 110 in)

Peso

Max.: 21.800 kg
(48.061 lb)

Min.: 15.500 kg
(34.172 lb)

Descrizione

Panoramica

La serie di torni di grande formato TG-6000 per la tornitura ad alta precisione e alta produttività di pezzi di grande diametro e pezzi lunghi. Supporta la lavorazione di estremità di tubi a grande diametro e mandrini da 15" a 28". Disponibile nelle versioni tornitura e tornitura-&-fresatura (CM) con diverse configurazioni di banco e torretta.

Caratteristiche principali

  • Elevate prestazioni di taglio per lavorazioni produttive
  • Capacità per pezzi di grande diametro e pezzi lunghi
  • Configurazione big-bore per la lavorazione di estremità di tubi di grande diametro
  • Compatibile con mandrini 15"–28"
  • Quattro tipi di alloggiamento mandrino (A, B, C, D) per adattare la macchina all'applicazione
  • Guide a profilo largo su tutti gli assi
  • Struttura a panca inclinata per rigidità
  • Motore mandrino 37/30 kW (OP. 45/37)
  • Quattro opzioni di torretta ad alta rigidità
  • Punta mobile potente


Principali specifiche macchina (varianti rappresentative)

  • TG-6010
    • Diametro massimo di lavorazione: Φ760 / Φ730
    • Lunghezza massima di lavorazione: 1031 mm
    • Velocità mandrino: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
    • Passaggio mandrino: 131(A), 185(B), 275(C), 375(D) mm
    • Velocità di avanzamento: X: 12 / Z: 16 m/min
    • Motore mandrino (30 min / continuo): 37/30 [OP. 45/37] kW
    • Altezza macchina: 2700 mm
    • Ingombro necessario: 5848 × 2360 (A, B), 5848 × 2465 (C, D) mm
    • Massa macchina: 15500 kg
  • TG-6020
    • Diametro massimo di lavorazione: Φ760 / Φ730
    • Lunghezza massima di lavorazione: 2031 mm
    • Velocità mandrino: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
    • Passaggio mandrino: 131(A), 185(B), 275(C), 375(D) mm
    • Velocità di avanzamento: X: 12 / Z: 16 m/min
    • Motore mandrino (30 min / continuo): 37/30 [OP. 45/37] kW
    • Altezza macchina: 2700 mm
    • Ingombro necessario: 7067 × 2496 (A, B), 7067 × 2601 (C, D) mm
    • Massa macchina: 18000 kg
  • TG-6030
    • Diametro massimo di lavorazione: Φ760 / Φ730
    • Lunghezza massima di lavorazione: 4031 mm
    • Velocità mandrino: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
    • Passaggio mandrino: 131(A), 185(B), 275(C), 375(D) mm
    • Velocità di avanzamento: X: 12 / Z: 14 m/min
    • Motore mandrino (30 min / continuo): 37/30 [OP. 45/37] kW
    • Altezza macchina: 2700 mm
    • Ingombro necessario: 8388 × 2526 (A, B), 8388 × 2601 (C, D) mm
    • Massa macchina: 20500 kg
  • TG-6010CM (tornitura & fresatura)
    • Diametro massimo di lavorazione: Φ750
    • Lunghezza massima di lavorazione: 1031 mm
    • Velocità mandrino: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
    • Passaggio mandrino: 131(A), 185(B), 275(C), 375(D) mm
    • Velocità utensile rotante: 3000 min^-1
    • Motore utensile rotante (S3 25% / continuo): 11/5.5 kW
    • Velocità di avanzamento: X: 12 / Z: 16 m/min
    • Motore mandrino (30 min / continuo): 37/30 [OP. 45/37] kW
    • Altezza macchina: 2700 mm
    • Ingombro necessario: 5848 × 2360 (A, B), 5848 × 2465 (C, D) mm
    • Massa macchina: 15800 kg
  • TG-6020CM (tornitura & fresatura)
    • Diametro massimo di lavorazione: Φ750
    • Lunghezza massima di lavorazione: 2031 mm
    • Velocità mandrino: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
    • Passaggio mandrino: 131(A), 185(B), 275(C), 375(D) mm
    • Velocità utensile rotante: 3000 min^-1
    • Motore utensile rotante (S3 25% / continuo): 11/5.5 kW
    • Velocità di avanzamento: X: 12 / Z: 16 m/min
    • Motore mandrino (30 min / continuo): 37/30 [OP. 45/37] kW
    • Altezza macchina: 2700 mm
    • Ingombro necessario: 7067 × 2496 (A, B), 7067 × 2601 (C, D) mm
    • Massa macchina: 18300 kg
  • TG-6030CM (tornitura & fresatura)
    • Diametro massimo di lavorazione: Φ750
    • Lunghezza massima di lavorazione: 3031 mm
    • Velocità mandrino: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
    • Passaggio mandrino: 131(A), 185(B), 275(C), 375(D) mm
    • Velocità utensile rotante: 3000 min^-1
    • Motore utensile rotante (S3 25% / continuo): 11/5.5 kW
    • Velocità di avanzamento: X: 12 / Z: 14 m/min
    • Motore mandrino (30 min / continuo): 37/30 [OP. 45/37] kW
    • Altezza macchina: 2700 mm
    • Ingombro necessario: 8388 × 2526 (A, B), 8388 × 2601 (C, D) mm
    • Massa macchina: 20800 kg
  • TG-6040CM (tornitura & fresatura)
    • Diametro massimo di lavorazione: Φ750
    • Lunghezza massima di lavorazione: 4031 mm
    • Velocità mandrino: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
    • Passaggio mandrino: 131(A), 185(B), 275(C), 375(D) mm
    • Velocità utensile rotante: 3000 min^-1
    • Motore utensile rotante (S3 25% / continuo): 11/5.5 kW
    • Velocità di avanzamento: X: 12 / Z: 14 m/min
    • Motore mandrino (30 min / continuo): 37/30 [OP. 45/37] kW
    • Altezza macchina: 2800 mm
    • Ingombro necessario: 9562 × 2624 mm
    • Massa macchina: 21800 kg


Note

  • A, B, C, D indicano i tipi di alloggiamento mandrino.
  • Le dimensioni visualizzate includono il convogliatore del mandrino se indicato.
